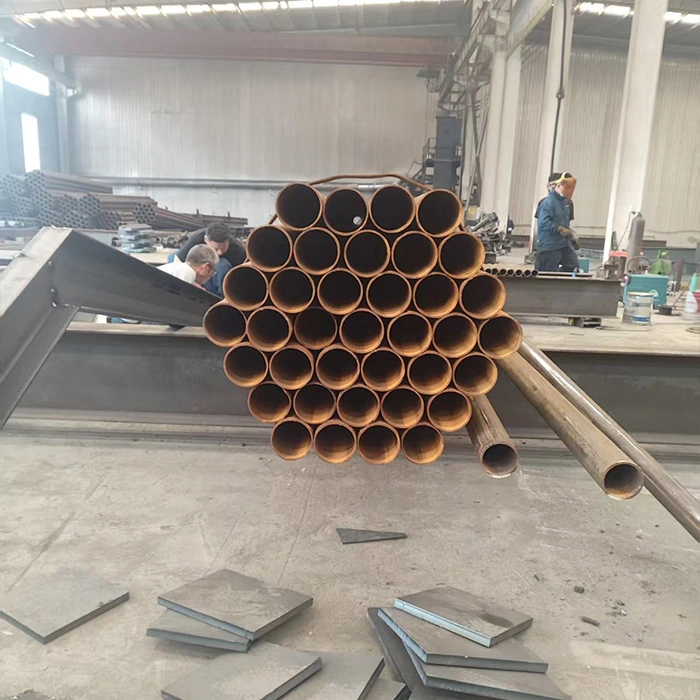

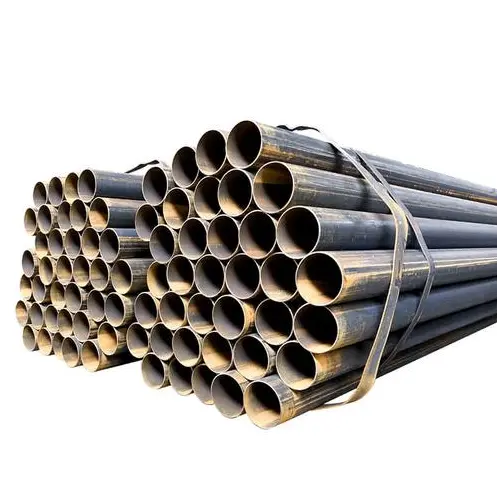

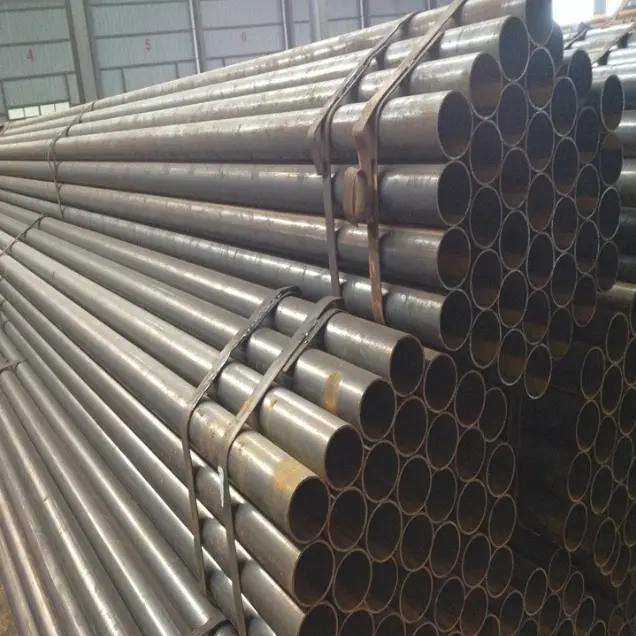

أنابيب الصلب الملحومة

تُعرف هذه المنتجات عمومًا باسم الأنابيب الفولاذية الملحومة، ويتم تصنيعها عن طريق شرائح الفولاذ المدلفنة واللحامية. يتم تصنيفها بشكل أساسي إلى أنابيب ملحومة ذات التماس المستقيم والأنابيب الملحومة اللولبية، يتم تصنيعها وفقًا لمعايير مثل GB/T 3091 وGB/T 13793، وعادة ما تكون مصنوعة من الفولاذ Q235B أو Q355B. إنها تستخدم بشكل أساسي لنقل السوائل ذات الضغط المنخفض، والعوارض والأعمدة الهيكلية الفولاذية، ودعامات الدرابزين، وشبكات الأنابيب البلدية، والقنوات الكهروميكانيكية، والمشاريع المؤقتة، مما يجعلها مناسبة لظروف التشغيل القياسية التي تتضمن درجات الحرارة المحيطة والضغوط المنخفضة إلى المتوسطة.

ميزات المنتج

I. الخصائص الهيكلية والميكانيكية

1. يتم تشكيل الأنابيب الفولاذية الملحومة عن طريق درفلة ولحام شرائح فولاذية وتأتي في نوعين: التماس المستقيم والدرز الحلزوني. يضمن المقطع العرضي الدائري المجوف توزيعًا موحدًا للحمل ويوفر مقاومة ممتازة للانحناء والالتواء، فضلاً عن الاستقرار العام الفائق.

2. القوة الإجمالية تلبي متطلبات تطبيقات الضغط المنخفض إلى المتوسط. توفر الأنابيب الملحومة ذات التماس الحلزوني ذات القطر الكبير قدرة فائقة على تحمل الضغط وصلابة مقارنةً بالأنابيب الملحومة القياسية ذات التماس المستقيم. ومع ذلك، نظرًا للقيود المفروضة على وصلات اللحام، فهي غير مناسبة للظروف القاسية التي تنطوي على ارتفاع الضغط، أو ارتفاع درجة الحرارة، أو التآكل الشديد.

3. لنفس قدرة التحمل، فهي أخف من المكونات الفولاذية الصلبة، مما يقلل بشكل فعال من الحمل الهيكلي الإجمالي.

ثانيا. خصائص الإنتاج والتكلفة

1. عملية الإنتاج ناضجة، وتقدم قدرة عالية وتسليم سريع. يتوفر مخزون وافر في السوق بأسعار اقتصادية، مما يؤدي إلى انخفاض التكاليف الإجمالية.

2. تتوفر مجموعة واسعة من المواصفات — من الأنابيب ذات القطر الصغير إلى خطوط الأنابيب ذات القطر الكبير والأنابيب العمودية — مما يسمح بالاختيار المرن.

ثالثا. خصائص المعالجة والبناء

1. تعتبر المعالجة الثانوية - مثل القطع، والشطف، والخيوط، والثني، واللحام - واضحة ومباشرة، مما يؤدي إلى تبسيط عملية البناء في الموقع.

2. تتميز الأنابيب بأبعاد موحدة وسهلة في التعامل والتركيب. يمكن استخدام طرق اتصال مختلفة - بما في ذلك اللحام، والشفاه، والخيوط، والوصلات المحززة - لتناسب المتطلبات الهندسية المختلفة. رابعا. الاستخدام وخصائص مكافحة التآكل

1. التسليم القياسي يكون على شكل "أنبوب أسود" (فولاذ غير مطلي)؛ ومع ذلك، يمكن تطبيق معالجات مثل الجلفنة بالغمس الساخن، والطلاء، والطلاءات المضادة للتآكل، وطبقات 3PE المضادة للتآكل. إنها مناسبة للاستخدام في البيئات الداخلية والخارجية.

2. التطبيق المرن: يمكن أن تعمل بشكل مستقل كخطوط أنابيب لنقل السوائل أو يتم تجميعها في مكونات حاملة مثل العوارض الهيكلية الفولاذية، والأعمدة، والدعامات.

V. الفروق بين المنتجات والقيود

1. الأنابيب الملحومة ذات التماس المستقيم تستخدم عادة للأقطار الصغيرة إلى المتوسطة، خطوط الأنابيب ذات الضغط المنخفض، والهياكل الفولاذية الخفيفة. يتم استخدام الأنابيب الملحومة الحلزونية في المقام الأول للأقطار الكبيرة، مما يجعلها مناسبة للنقل البلدي لمسافات طويلة والمكونات الهيكلية الفولاذية ذات الحجم الكبير.

2. نظراً لوجود اللحامات الملحومة، فإن هذه الأنابيب تتميز بمقاومة أقل للضغط، ومقاومة لدرجة الحرارة العالية، وقوة الكلال مقارنة بالأنابيب الفولاذية غير الملحومة. يُمنع منعا باتا استخدامها في التطبيقات الحرجة التي تتحمل الضغط والتي تتضمن مواد قابلة للاشتعال/المتفجرة ذات الضغط العالي أو ظروف درجة الحرارة العالية/الضغط العالي.

الاستخدامات الرئيسية ونطاق التطبيق

I. الاستخدامات الرئيسية لأنابيب الصلب الملحومة

1. نقل السوائل

يستخدم لنقل الوسائط مثل مياه الصنبور، والصرف الصحي، والغاز منخفض الضغط، وهواء التهوية/استخلاص الغبار، والزيوت ذات الأغراض العامة؛ فهي مواد الأنابيب الأساسية للشبكات المدنية والصناعية.

2. المكونات الحاملة للهيكل الفولاذي

تستخدم لتصنيع الأعمدة الدائرية، وأعضاء الجمالون، ودعامات السقف، وقوائم المنصات؛ يمكنهم استبدال بعض الأشكال الفولاذية الإنشائية للعوارض والأعمدة المساعدة أو ذات التحميل المتوسط.

3. الحماية والضميمة

تستخدم في حواجز حماية الطرق، وسياج محيط المصنع، ودرابزين السلالم، ودرابزين الشرفة، وأطر التخزين، ودعم اللوحات الإعلانية الخارجية.

4. أنظمة الدعم الميكانيكية والكهربائية

تستخدم في بناء الدعامات والشماعات لأنابيب المياه، وقنوات الهواء، وحوامل الكابلات، بالإضافة إلى أقواس التثبيت المتخصصة وقضبان التثبيت للمعدات.

5. الهندسة البلدية والمدنية

تستخدم لشبكات خطوط الأنابيب البلدية، وأغلفة ضفة النهر، وأغلفة الأساسات، وقنوات تهوية الأنفاق، وحواجز السلامة المؤقتة في مواقع البناء.

6. المرافق المؤقتة والزراعية

تستخدم للسقالات والسقائف المؤقتة وأطر الدفيئة وخطوط أنابيب نقل المياه الزراعية.

ثانيا. نطاق التطبيق

1. هندسة البناء: المباني المدنية، ورش المصانع، المستودعات، أنظمة إمدادات المياه والصرف الصحي للأماكن، وأنظمة دعم الهياكل الفولاذية.

2. المرافق البلدية: شبكات إمدادات المياه والصرف الصحي في المناطق الحضرية، وحواجز الطرق، وهندسة المناظر الطبيعية، وتركيب خطوط الأنابيب البلدية. 3. الهندسة الكهربائية والميكانيكية (الميكانيكية والكهربائية والسباكة/ التدفئة والتهوية وتكييف الهواء): إمدادات المياه والصرف الصحي والتهوية وأنابيب الغاز منخفضة الضغط للمصانع والمباني ومراكز التسوق.

4. المؤسسات الصناعية والتعدينية: أنابيب نقل الورش، ودعم المعدات، ومرفقات ساحة المواد، وهياكل الجمالون خفيفة الوزن.

5. الزراعة وتنسيق الحدائق: أنابيب الري الزراعية، وأطر البيوت المحمية، وتسييج المناظر الطبيعية.

6. الأعمال المؤقتة: مرافق الموقع المؤقتة، والدعامات المؤقتة، وحماية حفرة الحفر، وسقالات البناء.

دليل الاختيار

الأنابيب الملحومة ذات التماس المستقيم: في المقام الأول بأقطار صغيرة إلى متوسطة؛ يشيع استخدامها للأنابيب الداخلية والسور والهياكل الفولاذية صغيرة الحجم.

الأنابيب الملحومة الحلزونية: بأقطار كبيرة في المقام الأول؛ يشيع استخدامها لخطوط الأنابيب الرئيسية البلدية، ونقل المياه لمسافات طويلة، والأعمدة الهيكلية الفولاذية واسعة النطاق.

معلمات الأداء

I. معايير التنفيذ

·GB/T 3091-2025: أنابيب فولاذية ملحومة لنقل السوائل ذات الضغط المنخفض (الماء والغاز والهواء وما إلى ذلك؛ ≥2.5 ميجا باسكال، ≥200 درجة مئوية)

·GB/T 13793-2016: الأنابيب الفولاذية الطولية الملحومة كهربائيًا (الهيكلية، والسقالات، والآلات العامة)

·GB/T 9711 / API 5L: خط أنابيب لنقل النفط والغاز (L245/L360/L415، إلخ.)

ثانيا. المواد المشتركة والخواص الميكانيكية (درجة حرارة الغرفة)

·معامل المرونة: 2.06×10⁵ ميجا باسكال

·الكثافة: 7.85 جم/سم3

·طاقة التأثير: درجة الحرارة المحيطة **≥27 J** (Q235B، V-notch)

ثالثا. الأبعاد والمواصفات (اللحام الطولي في المقام الأول)

1) نطاق القطر الخارجي

·القطر الصغير: DN15–DN50 (21.3–60.3 ملم)

·القطر المتوسط: DN65–DN250 (76.1–273 ملم)

·القطر الكبير: DN300–DN600 (323.9–610 ملم)

· الأنابيب الملحومة الحلزونية: حتى DN800-DN3000

2) سمك الجدار (المشترك)

·قياسي: 1.2-12.7 ملم

·الجدار الثقيل: 12.7-40 ملم

·التسامح: سمك الجدار ±10% t؛ القطر الخارجي ±0.5% إلى ±1.0%

3) الطول

·قياسية: أطوال ثابتة 6 م، 9 م، 12 م

·قابل للتخصيص: 15-18 م

·تحمل الطول: +20 مم / 0 مم

4) الوزن النظري (كجم/م)

W=0.02466×(D−t)×t

·د: القطر الخارجي (مم)؛ ر: سمك الجدار (مم)

· الأنابيب المجلفنة: الوزن ×1.015–1.03 (عامل الطلاء)

رابعا. تحمل الضغط وأداء العملية

1) الاختبار الهيدروستاتيكي (إلزامي)

· الأنبوب الأسود القياسي: 5.0 ميجاباسكال، ضغط ثابت ≥5 ثوانٍ

· أنبوب الغاز: 6.0 ميجاباسكال، الضغط ≥10 ثانية

· الأنابيب ذات الجدران الثقيلة: 7.0 ميجا باسكال

· ضغط العمل الموصى به: .61.6 ميجا باسكال (سلامة طويلة المدى)

2) جودة التماس اللحام

· الاختبارات غير المدمرة (NDT): UT (الموجات فوق الصوتية) / RT (التصوير الشعاعي)

· التماس الطولي: لحام عالي التردد، معامل اللحام **≈0.85–0.9**

· التماس الحلزوني: لحام القوس المغمور، معامل اللحام **≈0.9–0.95**

3) اختبار التسطيح / الانحناء

· التسطيح: لا الشقوق، لا التصفيح

· الانحناء (DN≥50): 90°، نصف قطر الانحناء = 6D (الأنبوب الأسود) / 8D (الأنبوب المجلفن)، درز اللحام موضوعة على الجانب؛ لا شقوق، لا تقشير طبقة الزنك

4) درجة حرارة التشغيل

· قياسي: -20 درجة مئوية إلى +200 درجة مئوية

· الفولاذ منخفض الحرارة (L245N): يصل إلى -40 درجة مئوية

V. حماية السطح والتآكل

· حالة التسليم: أنبوب أسود (أنبوب مكشوف) / مجلفن بالغمس الساخن / إيبوكسي / 3PE (مدفون)

· الطبقة المجلفنة: ≥300 جم/م² (على الوجهين)، السمك المحلي **≥85 ميكرومتر**

· جودة السطح: لا يوجد شقوق، لا طيات، لا جلبة، لا تآكل شديد

سادسا. طرق الاتصال

· DN≥50: اتصال ملولب (GB/T 7306)

· DN65 – DN200: اتصال شفة / اتصال مخدد

· DN≥250: اللحام (لحام بعقب / لحام فيليه)

سابعا. التطبيقات

· الموائع ذات الضغط المنخفض: الماء، الصرف الصحي، الغاز، الهواء، التهوية

· الهياكل الفولاذية: أعمدة الأنابيب الدائرية، الجمالونات، الدعامات، الدرابزين، السقالات

· درجة الحرارة: -20 إلى 200 درجة مئوية؛ الضغط: .52.5 ميجا باسكال

جدول المواصفات للأنابيب الملحومة ذات التماس المستقيم المطوية

جدول مواصفات الأنابيب الملحومة الحلزونية
