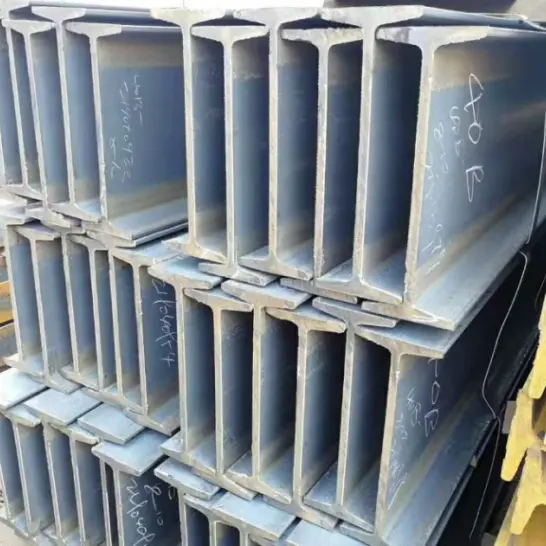

المدرفلة على الساخن الهيكلي أنا شعاع الصلب

HAISHENG، شركة تصنيع الفولاذ الهيكلي الصينية الموثوقة والمورد الشامل، تقوم بتخزين الفولاذ الهيكلي المدلفن على الساخن الذي يتم إنتاجه لكل GB/T 706 بدرجات Q235B وQ355B. تتميز بالحواف الداخلية المدببة والسمك غير المتساوي، فهي توفر تكلفة اقتصادية ومعالجة سهلة. يستخدم على نطاق واسع للعوارض الثانوية الخفيفة والمنصات والدعامات والهياكل الفولاذية المؤقتة خفيفة الوزن، وهو عبارة عن قسم تقليدي مدرفل على الساخن للمباني الصغيرة والمتوسطة.

ميزات المنتج الرئيسية

I. الخصائص المقطعية والميكانيكية

1. أسطح الحافة الداخلية مائلة، مع تناقص سمك الحافة من الداخل إلى الخارج؛ وينتج عن هذا توزيع غير متساوٍ للضغط عبر القسم وتيبس جانبي ضعيف نسبيًا.

2. الفولاذ الهيكلي المدرفلة على الساخن I Beam Steel كوحدة واحدة متكاملة بدون وصلات ملحومة، مما يؤدي إلى انخفاض الضغط المتبقي والاستقرار الهيكلي الجيد.

3. يوفر مقاومة جيدة للانحناء ولكن مقاومة الإزاحة الالتوائية والجانبية متوسطة؛ غير مناسب للتطبيقات طويلة المدى أو ذات أحمال الرياح العالية أو ذات الأحمال الثقيلة.

ثانيا. الخصائص الاقتصادية والمشتريات

1. فئة المنتجات الكلاسيكية مع مجموعة شاملة من المواصفات؛ متوفرة على نطاق واسع في المخزون، وسهلة الشراء، وبأسعار تنافسية.

2. لنفس قدرة التحمل، استهلاك المواد أعلى من استهلاك العوارض H المدرفلة على الساخن، مما يجعلها أكثر اقتصادية للهياكل الخفيفة.

ثالثا. خصائص البناء والاستخدام

1. الشكل المنتظم يسهل المعالجة الثانوية (القطع، اللحام، الحفر) ويستوعب طرق الاتصال المختلفة في الموقع.

2. الوزن الذاتي المعتدل يجعل عملية الرفع والتركيب سهلة. مثالية للمباني البسيطة والهياكل المؤقتة.

3. يتميز بطبقة نهائية من مقياس مطحنة "أسود" مدلفن على الساخن. يمكن أن تخضع لإزالة الصدأ وطلاء مضاد للتآكل حسب الحاجة لتناسب البيئات الداخلية والخارجية القياسية.

رابعا. مقارنة مع العوارض H المدرفلة على الساخن

1. الصلابة الجانبية أقل بكثير من الصلابة الجانبية للعوارض H. غير صالحة للاستخدام كأعمدة في المباني الشاهقة أو كعوارض رئيسية لفترات طويلة.

2. الكفاءة المقطعية منخفضة نسبيًا، وتتطلب المزيد من المواد تحت الأحمال الثقيلة.

3. نسبة أداء ممتازة من حيث التكلفة. لا يزال يستخدم على نطاق واسع في الهياكل الفولاذية الخفيفة والبسيطة.

الاستخدامات ونطاق التطبيق

I. الاستخدامات الأولية

1. العوارض الثانوية للأرضية/السقف والعوارض المدعومة ببساطة: يتم استخدام الفولاذ الإنشائي المدرفل على الساخن لدعم أحمال الأرضية والسقف الخفيفة، عادةً في الأنظمة الحاملة ذات الامتداد الصغير إلى المتوسط.

2. عوارض المنصات والممرات: المكونات الحاملة الأولية والثانوية للمنشآت الصناعية ومنصات المعدات وممرات الصيانة والحوامل.

3. الأقواس والدعامات: تصنيع دعامات الأنابيب، وحوامل المعدات، ودعامات الجدران، وإطارات الدعم المؤقتة.

4. المدادات وتأطير الجدران: مدادات السقف للمباني الصناعية الخفيفة، ومواقع البناء، وأطر التسييج البسيطة.

5. الإطارات والكمرات والأعمدة صغيرة الحجم: الكمرات والأعمدة للإطارات الفولاذية الخفيفة في الهياكل البسيطة منخفضة الارتفاع مثل ورش العمل والمستودعات والمواقف.

6. مكونات آلات البناء: قواعد معدات الرفع، هيكل السيارة، دعم الحفر المؤقت، إلخ.

ثانيا. نطاق التطبيق

1. المباني الصناعية: المنشآت الصناعية الخفيفة، والمستودعات، وورش العمل، وصوامع التخزين الصغيرة. تستخدم في المقام الأول للمكونات الثانوية الحاملة.

2. الهياكل المدنية المؤقتة/البسيطة: المرافق المؤقتة في موقع البناء، والمواقف، والمظلات، وسقائف التخزين البسيطة، والمباني المعيارية/المتنقلة.

3. البنية التحتية للبلدية: الحواجز البلدية، ودعامات الدرابزين، ودعامات ممرات المشاة، والأعمدة الصغيرة.

4. الدعم الكهروميكانيكي: دعامات حامل الأنابيب لمحطات الطاقة والمصانع الكيميائية، وقواعد المعدات، وشماعات/دعامات أنابيب التدفئة والتهوية وتكييف الهواء (HVAC).

5. المرافق الهندسية المؤقتة: تدعيم الحفريات، وقواعد السقالات، والإطارات الحاملة المؤقتة للبناء.

6. مجالات أخرى: هياكل الآلات الزراعية، وأطر معدات النقل الصغيرة، ورفوف المستودعات البسيطة.

معلمات الأداء الرئيسية

المعايير: GB/T 706-2016، GB/T 700، GB/T 1591

I. المواد المشتركة والخصائص الميكانيكية

ثانيا. تفاصيل تسمية القسم والمواصفات

1. تنسيق التعيين: الموديل + الارتفاع (على سبيل المثال، 10#، 12#، 14#، 16#، 20a#، 20b#). توجد الأنواع الفرعية (أ، ب، ج) لنفس الارتفاع؛ تزداد سماكة الشبكة والشفة تدريجيًا، مما يؤدي إلى زيادة قدرة التحمل.

2. خصائص القسم: يتميز سطح الحافة الداخلية بمنحدر 1:6؛ تكون الحافة أكثر سمكًا عند الجذر وأرق عند الحافة، مما يؤدي إلى توزيع ضغط غير منتظم عبر القسم.

ثالثا. المواصفات المشتركة (النموذج + أبعاد القسم)

التنسيق: الارتفاع × عرض الحافة × سمك الويب

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0؛ 20ب#: 200×102×9.0

·25a#: 250×116×8.0; 25ب#: 250×118×10.0

·30a#: 300×126×9.0; 30ب#: 300×128×11.0

رابعا. تفاوتات الأبعاد والشكل

1. الأطوال الثابتة القياسية: 6 م، 9 م، 12 م؛ القطع المخصص متاح.

2. الاستقامة (الحدبة): ≥2mm لكل متر؛ الحدبة الإجمالية ≥0.2٪ من الطول الإجمالي.

3. تعامد الوجه والالتواء يتوافق مع المعايير الوطنية، مما يضمن الدقة أثناء التركيب والربط.

V. خصائص السطح والمعالجة

1. حالة التسليم: مدرفلة على الساخن بمقياس مطحنة (لون أسود).

2. قابلية التشغيل: مناسبة للقطع، الحفر، اللحام، والانحناء. مريحة للمعالجة الثانوية.

3. الحماية من التآكل: غير محمي في حالته الخام؛ يمكن أن تخضع لإزالة الصدأ أو الطلاء أو الجلفنة بالغمس الساخن.

سادسا. المعلمات البيئية والهيكلية

1. درجة حرارة التشغيل: -20 درجة مئوية إلى 80 درجة مئوية.

2. الخصائص الهيكلية: مقاومة الانحناء المعتدلة. مقاومة الالتواء منخفضة نسبيا والصلابة الجانبية. غير مناسبة للمسافات الطويلة أو المناطق ذات أحمال الرياح العالية أو الأدوار الحاملة الأساسية في الهياكل الشاهقة.

3. ملاءمة التحميل: يستخدم بشكل أساسي للعوارض المدعومة ببساطة ومكونات الحمل الخفيف؛ تجنب التحميل غريب الأطوار على المدى الطويل.

جدول مواصفات الفولاذ الإنشائي المدرفل على الساخن I Beam
