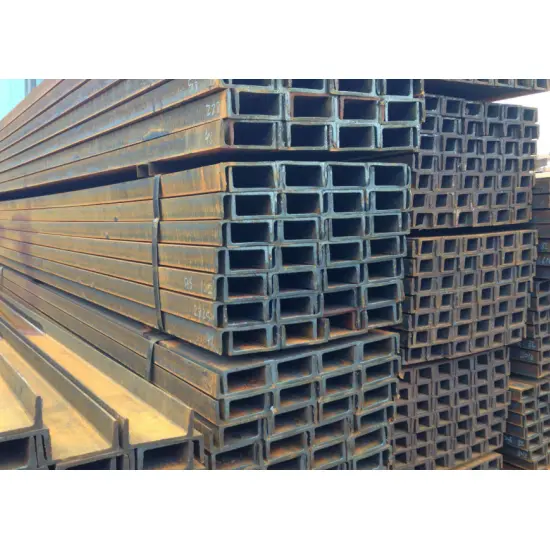

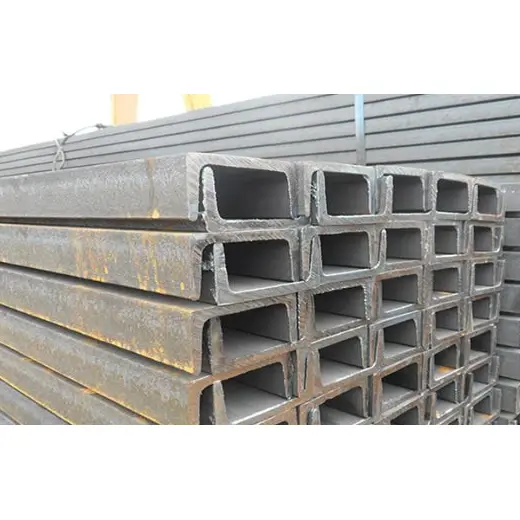

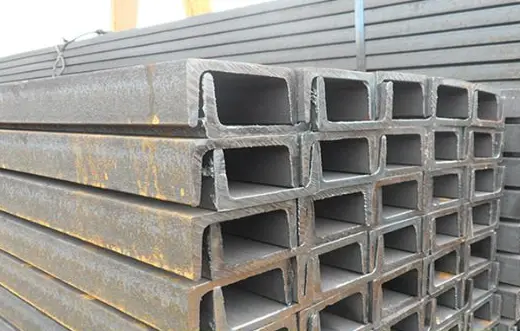

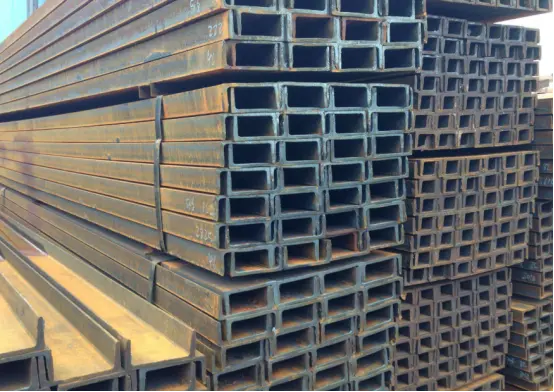

أقسام القنوات الفولاذية الإنشائية المدرفلة على الساخن

تتوافق أقسام القنوات الفولاذية الإنشائية المدرفلة على الساخن مع المعيار الوطني GB/T 706-2016 ويتم إنتاجها باستخدام عملية الدرفلة على الساخن المتكاملة. تتميز بمقطع عرضي على شكل حرف C (فتح من جانب واحد). يتم تصنيف النماذج حسب ارتفاع القسم، مع المزيد من التقسيمات الفرعية (أ، ب، ج) التي تشير إلى زيادة سمك لنفس الارتفاع. المنتجات خفيفة الوزن وسهلة المعالجة وفعالة من حيث التكلفة. في حين أن الأقسام الفردية تتمتع بصلابة جانبية ومقاومة التوائية محدودة - مما يجعلها مناسبة في المقام الأول للمكونات الثانوية الحاملة - فإن الجمع بين قسمين (من الخلف إلى الخلف) مع لوحات التوصيل يعزز بشكل كبير الأداء الميكانيكي العام.

تقدم شركة HAISHENG مجموعة كاملة من نماذج أقسام القنوات المدرفلة على الساخن، كل منها مصحوبة بتقرير اختبار المواد الشامل. وهي مناسبة لمختلف التطبيقات الحاملة الإضافية، بما في ذلك المنشآت الصناعية والمشاريع البلدية وأنظمة MEP/HVAC والهياكل المؤقتة. نحن نقدم مجموعة كاملة من المعالجات المضادة للتآكل - بما في ذلك إزالة الصدأ، والطلاء، والغلفنة بالغمس الساخن - لتلبية احتياجات الشراء بالجملة للمشاريع الخارجية.

أولا: معايير المنتج

يتوافق الإنتاج وتفاوتات الأبعاد والخصائص الميكانيكية لمقاطع القنوات الفولاذية الإنشائية المدرفلة على الساخن مع المعيار الوطني: GB/T 706-2016 "أقسام الفولاذ الإنشائية المدرفلة على الساخن".

المعايير الميكانيكية للمواد الفولاذية الأساسية: GB/T 700 وGB/T 1591.

ثانيا. ميزات المنتج الرئيسية

2.1 المقطع العرضي والخواص الميكانيكية

1. يتميز بمقطع عرضي للقناة المفتوحة من جانب واحد؛ تظهر الأعضاء الفردية صلابة جانبية معتدلة ومقاومة التوائية ضعيفة نسبيًا، مما يجعلها غير مناسبة للاستخدام كأعمدة رئيسية مستقلة في المباني الشاهقة أو كمرات أولية حاملة لمسافات طويلة.

2. يتم تصنيعها من خلال عملية الدرفلة على الساخن المتكاملة بدون وصلات ملحومة، مما يؤدي إلى انخفاض الضغط الداخلي المتبقي. الهيكل مستقر وموثوق، مقاوم للتشقق والتشوه تحت التحميل طويل الأمد.

2.2 مزايا المشتريات والتكلفة

1. يضمن المخزون الوافر من نماذج السوق القياسية وقنوات الشراء المستقرة انخفاض أسعار الوحدات وتكاليف المشروع الإجمالية التي يمكن التحكم فيها.

2. الوزن الذاتي الأخف لنفس قدرة الحمل يقلل بشكل فعال من الوزن الإجمالي للهيكل الفولاذي وكذلك تكاليف النقل والرفع.

2.3 مزايا التصنيع والبناء في الموقع

1. يمكن قطع، حفر، لحام، وثني أقسام القنوات الفولاذية الهيكلية المدرفلة على الساخن بحرية؛ لا توجد قيود على عملية التصنيع الثانوي في الموقع، مما يسمح بتجميع المفاصل المرنة.

2. الحجم الصغير والوزن الذاتي المنخفض يسمحان بإتمام المناولة والرفع باستخدام العمل اليدوي والمعدات صغيرة الحجم، مما يؤدي إلى تقصير كبير في جدول البناء في الموقع.

3. متوافق مع كل من التوصيلات الملحومة والمثبتة بمسامير؛ يمكن إقرانها بألواح وأقسام فولاذية مختلفة لإكمال التجميع المشترك.

2.4 الحماية من التآكل والقدرة على التكيف البيئي

1. يتم توفيره في حالة "سوداء" مدلفنة على الساخن (مع مقياس مطحنة) وبدون طلاء مضاد للتآكل مطبق مسبقًا.

2. يمكن تطبيق المعالجات المضادة للتآكل - مثل إزالة الطحن / الصدأ، أو تطبيق الطلاء التمهيدي المضاد للصدأ، أو الجلفنة بالغمس الساخن، أو طلاء المسحوق - حسب الحاجة؛ مناسبة للاستخدام في البيئات الداخلية الجافة أو البيئات الخارجية ذات التآكل الخفيف.

2.5 مزايا الاستخدام المشترك والقيود

1. مزايا الاستخدام المشترك: إن ربط قسمي القناة متتاليين مع لوحات التوصيل يعزز بشكل كبير الصلابة الجانبية والمقاومة الالتوائية، مما يلبي متطلبات الحمل المعتدلة.

2. القيود: نظرًا لهيكل المقطع المفتوح، لا يمكن استخدامها للإطارات الرئيسية للمباني الشاهقة، أو العوارض الرئيسية ذات الأحمال الثقيلة طويلة المدى، أو المفاصل الحاملة الحرجة المعرضة لضغط الرياح العالي؛ وهي مناسبة فقط لأنظمة التغليف والتدعيم والمكونات الثانوية الحاملة.

ثالثا. سيناريوهات التطبيق الرئيسية

3.1 الاستخدامات الأساسية لمقاطع القنوات الفولاذية الإنشائية المدرفلة على الساخن

1. مدادات جدار وسقف المصنع: مقترنة بعوارض رئيسية على شكل حرف H لتأمين ألواح الكسوة الفولاذية ونقل الأحمال الرأسية من السقف والجدران.

2. يدعم مختلف المعدات والأنابيب: يستخدم لرفوف الأنابيب والشماعات (بما في ذلك أنظمة التدفئة والتهوية وتكييف الهواء في المباني)، وقواعد المعدات، ودعامات الكابلات في المصانع الكيماوية ومحطات الطاقة. 3. مكونات الإطارات خفيفة الوزن: قوائم جدار الفصل، وإطارات الأبواب والنوافذ، وأطر اكتناز الموقع، والأعضاء الثانوية الحاملة.

4. ملحقات الممرات والمنصات الصناعية: عوارض ممشى الصيانة، ودعامات خطوات المنصة، وأعمدة الدرابزين/قواعد الدرابزين.

5. التعزيز والمكونات المدمجة: صفائح فولاذية مدمجة، ومقويات للعوارض والأعمدة، وفولاذ مساعد لدعم الأساس.

6. مرافق البناء المؤقتة: أطر المباني الجاهزة، وقواعد السقالات، ودعامات سلامة الحفر المؤقتة.

3.2 التطبيقات على مستوى الصناعة

1. المباني الصناعية: أنظمة التسييج والدعم للمنشآت الصناعية الخفيفة والمستودعات وورش العمل ومرافق تخزين المواد الخام.

2. البنية التحتية البلدية: حواجز السلامة على جانب الطريق، وأطر اللوحات الإعلانية الخارجية، وممرات المشاة الصغيرة، ودعم خطوط المرافق البلدية.

3. هندسة المراقبة والتقييم والتدفئة والتهوية وتكييف الهواء: دعامات/شماعات مجاري الهواء والمعدات المتخصصة للمصانع الكيماوية ومحطات الطاقة ومباني المكاتب.

4. الهياكل المدنية البسيطة: مواقف السيارات، والمظلات، والكبائن الجاهزة، وسقائف التخزين الريفية البسيطة.

5. الخدمات اللوجستية والتخزين: أرفف تخزين خفيفة الوزن ومنصات فرز البضائع.

6. الملحقات الأخرى: قواعد آلات البناء، هيكل الآلات الزراعية، والهياكل الفولاذية المساعدة الصغيرة للسفن البحرية.

V. المزايا الأساسية لتوريد مصنع HAISHENG

التوريد المباشر من الشركة المصنعة المصدر: التخزين الداخلي لمقاطع القنوات الفولاذية الإنشائية المدرفلة على الساخن يلغي هوامش الربح للوسطاء، مما يوفر مزايا كبيرة من حيث التكلفة لشراء المشاريع الخارجية واسعة النطاق.

مخزون ثابت عبر جميع المواصفات: مخزون وافر على مدار العام من أحجام القنوات الفولاذية الرئيسية (رقم 5 إلى 25أ)؛ يدعم الشحنات المجمعة والاستجابة السريعة لأوامر المشروع العاجلة.

فحص شامل للجودة وإمكانية التتبع: كل دفعة من مقاطع القنوات الفولاذية الهيكلية المدرفلة على الساخن تأتي مع شهادات المصنع الأصلية وتقارير اختبار الخصائص الميكانيكية؛ يدعم إعادة التفتيش من طرف ثالث للوفاء بمعايير قبول المشاريع الخارجية.

خدمات المعالجة الشاملة: تدعم القطع ذو الطول الثابت، واللكم، والثني، والتصنيع المسبق الملحوم، والغلفنة بالغمس الساخن المخصصة؛ كما تقدم أيضًا تصديرًا مجمعًا للعوارض H، والعوارض I، والألواح المدمجة، والمسامير عالية القوة. تعبئة تصدير موحدة: ألواح خشبية أو أغلفة غشائية مقاومة للرطوبة والصدأ؛ يتضمن شهادات المطابقة وشهادات المواد باللغتين الصينية والإنجليزية لضمان التخليص الجمركي السلس والقبول في الموقع.

رابعا. معلمات أداء المنتج الرئيسية

4.1 الخواص الميكانيكية للمواد الأساسية

المؤشرات الميكانيكية التكميلية:

طاقة التأثير على شكل V في درجة الحرارة العادية: Q235B ≥27J؛ Q355B ≥34J

معامل المرونة E ≈ 2.06×10⁵ ميجا باسكال

4.2 قاعدة وضع العلامات والأحجام القياسية

رمز مواصفات العلامة: [ التنسيق: الارتفاع × عرض الحافة × سمك الويب، على سبيل المثال. [10# = 100×48×5.3mm يتم تقسيم الموديلات ذات الارتفاع المتماثل إلى درجات a/b/c، مع حواف أوسع وشبكات أكثر سمكًا لقدرة تحمل أعلى.

4.3 الخصائص الميكانيكية للقسم (الأحجام النموذجية)

[10 # لحظة القصور الذاتي Ix ≈ 198 سم ⁴ معامل القسم Wx ≈ 39.7 سم مكعب نصف قطر الدوران التاسع ≈ 3.95 سم

[20a# لحظة القصور الذاتي Ix ≈ 1780 سم⁴ معامل القسم Wx ≈ 178 سم مكعب نصف قطر الدوران التاسع ≈ 7.86 سم الخصائص: مقاومة انحناء جيدة على طول المحور X القوي، وصلابة جانبية ضعيفة ومقاومة الالتواء على المحور Y الضعيف، غير مناسب لعمود الحزمة الفردي تحت حمل الانحناء والضغط.

4.4 البعد والشكل التسامح

الأطوال الثابتة القياسية: 6 م، 9 م، 12 م، القطع المخصص متاح

ارتفاع التسامح: ± 1.5 ~ 3.0 مم (يختلف حسب حجم الموديل)

عرض الحافة ب التسامح: ± 1.5 ~ 2.0 مم

الاستقامة: ±2 مم لكل متر، الاستقامة الإجمالية ≥0.2% من الطول الإجمالي

الالتواء: .51.5 مم لكل متر

4.5 أداء الآلات والسطح

حالة التسليم: سطح أسود مدرفل على الساخن بمقياس أكسيد

القدرة على التصنيع: سهولة القطع والحفر واللحام والثني للتصنيع في الموقع

خيارات مقاومة التآكل: إزالة الصدأ + طلاء أولي، جلفنة بالغمس الساخن، رش البلاستيك

4.6 درجة حرارة الخدمة وحدود الحمل

نطاق درجة الحرارة المطبق: -20 درجة مئوية ~ 80 درجة مئوية

خاصية الحمل: مقطع عرضي مفتوح مع صلابة جانبية منخفضة ومقاومة الالتواء ضعيفة؛ مناسبة لأعضاء الانحناء أحادية المحور المدعومة ببساطة، وهي ممنوعة للإطارات الرئيسية الشاهقة والعوارض الرئيسية طويلة المدى والمكونات الرئيسية التي تتحمل حمل الرياح

طريقة الاتصال: انسحب أو ملحومة؛ يعمل التجميع المزدوج القناة من الخلف إلى الخلف على تحسين الصلابة الإجمالية بشكل كبير

خامسا الأسئلة الشائعة:

س: هل يمكن استخدام قناة الفولاذ بمفردها كعمود رأسي حامل للإطارات الشاهقة؟

ج: غير مستحسن. تحتوي مقاطع القنوات الفولاذية الإنشائية المدرفلة على الساخن على مقطع عرضي مفتوح على جانب واحد، مما يؤدي إلى ضعف الصلابة الجانبية ومقاومة الالتواء؛ استخدامها وحده يجعلها عرضة لعدم الاستقرار والتشوه. تعتبر العوارض H ذات الحافة العريضة HW هي الخيار المفضل للأعمدة الأولية في الهياكل الشاهقة.

س: ما هو أفضل علاج مضاد للتآكل لصلب القنوات في المشاريع الساحلية الخارجية؟

ج: يوصى بالجلفنة بالغمس الساخن للوحدة بأكملها للتعرض الخارجي طويل المدى أو البيئات الساحلية مع رذاذ الملح؛ للاستخدام الداخلي على المدى القصير في الظروف الرطبة، تكون إزالة الصدأ متبوعة بطبقتين من الطلاء التمهيدي المضاد للصدأ كافية.

س: كيف يمكنني الاختيار بين فولاذ القنوات من النوع "a" و"b" و"c" بنفس الارتفاع؟

ج: النوع 'a' لديه أنحف شبكة وحواف، مما يوفر أقل قدرة تحمل، في حين أن النوع 'c' يتمتع بأكبر سُمك. بالنسبة للتطبيقات ذات التحميل الثقيل أو طويلة المدى، يُفضل استخدام الأنواع الفرعية الأكثر سمكًا "b" أو "c".

س: ما هي الحلول الموجودة إذا كانت صلابة عارضة فولاذية ذات قناة واحدة غير كافية؟

ج: يمكن ربط العوارض الفولاذية ذات القناة الواحدة تلو الأخرى مع إدخال ألواح التوصيل بينهما لتشكيل مقطع مركب على شكل صندوق؛ وهذا يعزز بشكل كبير الصلابة الجانبية والمقاومة الالتوائية.

س: هل يمكن قطع قناة الفولاذ إلى أطوال محددة كما هو مطلوب؟

ج: نعم. يمكن قطع أطوال المخزون القياسية (6 م، 9 م، أو 12 م) إلى أي طول بناءً على رسوماتك، ويمكن طحن الأطراف المقطوعة بشكل سلس إذا لزم الأمر.

الوزن النظري لقناة الصلب

الوحدة: كجم/م، مم
