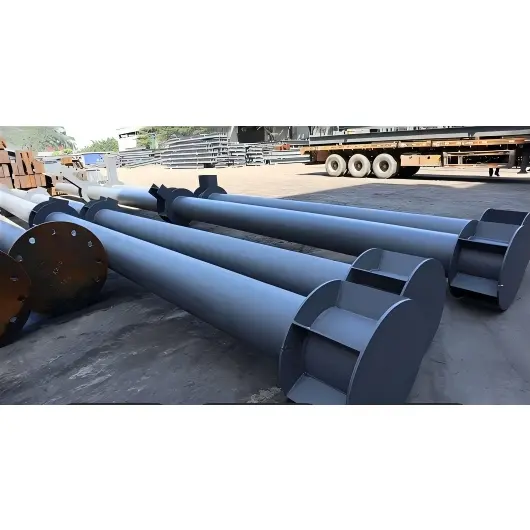

كيف يمكن لعمود الأنابيب الفولاذية المجوفة الدائرية تحسين الأداء الهيكلي وكفاءة البناء

هايشينغيوفر هندسياعمود أنابيب الصلب المجوف الدائريحلول للمباني الفولاذية والمنشآت الصناعية والملاعب والممرات والجسور والمظلات والهياكل الجاهزة. تم تصنيع هذه الأعمدة من الفولاذ الهيكلي Q235B أو Q355B، وتجمع بين الشكل الدائري للحمل مع التوصيل المرن وخيارات الحماية من التآكل للتطبيقات الهيكلية الصعبة.

عمود الأنبوب الفولاذي المجوف الدائري عبارة عن عضو هيكلي رأسي مصمم لنقل الأحمال من البنية الفوقية إلى أساسها. يوفر قسمها الدائري المجوف توزيعًا متوازنًا للحمل، وأداء ضغط محوري قوي، ومقاومة الالتواء، ومقاومة منخفضة للرياح نسبيًا. اعتمادًا على متطلبات المشروع، يمكن إنتاج الأعمدة من أنابيب فولاذية غير ملحومة أو ملحومة وتخصيصها بألواح القاعدة والمقويات ولوحات التوصيل والفلنجات وملحقات الرفع والطلاءات الواقية. تشرح هذه المقالة بنائها ومواصفاتها الأساسية وعملية التصنيع والمزايا والتطبيقات واعتبارات الاختيار.

جدول المحتويات

1. ما هو عمود الأنابيب الفولاذية المجوفة الدائرية؟
2. كيف يتم تكوين عمود الأنابيب الفولاذية المجوفة الدائرية؟
3. ما هي المزايا الهيكلية الرئيسية؟
4. ما هي المواصفات التي يجب على المشترين تقييمها؟
5. كيف يتم تصنيع أعمدة الأنابيب الفولاذية المجوفة الدائرية؟
6. أين يتم استخدام أعمدة الأنابيب الفولاذية المجوفة الدائرية؟
7. كيف يمكن مقارنتها مع أعمدة الصلب الأخرى؟
8. كيف يجب على المشترين اختيار العمود المناسب؟
9. الأسئلة المتداولة
10. لماذا العمل مع مصنع محترف؟

ما هو عمود الأنابيب الفولاذية المجوفة الدائرية؟

عمود الأنابيب الفولاذية المجوف الدائري هو مكون هيكلي عمودي حامل يتميز بمقطع عرضي أسطواني مجوف. يتم تصنيعه عادة من الفولاذ الهيكلي الكربوني أو الفولاذ منخفض السبائك ويمكن إنتاجه إما كأنبوب غير ملحوم أو أنبوب ملفوف وملحوم.

على عكس العمود الفولاذي الصلب، فإن التكوين المجوف يقلل من المواد غير الضرورية مع الحفاظ على المظهر الهيكلي القوي. توزع الهندسة الدائرية الضغوط حول المحيط وتوفر مقاومة ثابتة بغض النظر عن اتجاه التحميل. وهذا يجعل التصميم مفيدًا بشكل خاص حيث قد تتعرض الأعمدة لضغط محوري مشترك، أو الانحناء، أو الالتواء، أو أحمال الرياح، أو القوى اللامركزية.

يتم التعبير عن المواصفات النموذجية كـφD × t × L، حيث يمثل D القطر الخارجي، ويمثل t سمك الجدار، ويمثل L طول العمود. على سبيل المثال، يشير φ219 × 8 × 6000 إلى قطر خارجي يبلغ 219 مم، وسمك جدار 8 مم، وطول 6 أمتار.

كيف يتم تكوين عمود الأنابيب الفولاذية المجوفة الدائرية؟

عمود الأنابيب الهيكلي هو أكثر من مجرد أنبوب فولاذي. بالنسبة للعديد من المشاريع، يشتمل التجميع الكامل على مكونات التوصيل والتعزيز التي تسمح للعمود بالتكامل مع الأساسات والعوارض وأنظمة السقف والأعضاء الهيكلية الأخرى.

• جسم العمود:يتم اختيار الأنابيب الفولاذية الدائرية الأساسية وفقًا للقطر وسمك الجدار والطول ودرجة المادة وأحمال التصميم.
• لوحة القاعدة:صفيحة فولاذية ملحومة تنقل أحمال العمود إلى الأساس من خلال مسامير التثبيت.
• ألواح أو حلقات تقوية:يتم استخدام التعزيز عندما تكون هناك حاجة إلى أحمال أعلى أو مقاومة الإبزيم المحلية.
• اللوحة العلوية أو الشفة:يوفر نقطة اتصال للكمرات أو الجمالونات أو الأعمدة العلوية أو المكونات الهيكلية الأخرى.
• لوحات الاتصال والطواحين:تسهيل اتصالات الشعاع إلى العمود أو من الأنابيب إلى الأنابيب.
• مسامير عالية القوة:يستخدم للتوصيلات الهيكلية المثبتة بمسامير حيث يحددها التصميم الهندسي.
• طلاء وقائي:يمكن تطبيق أنظمة الطلاء التمهيدي والوسيط والمعطف الخفيف أو الجلفنة وفقًا للظروف البيئية.

بالنسبة للهياكل الطويلة جدًا، يمكن أيضًا ربط المقاطع الفردية من خلال تكوينات ملحومة أو شفة أو غيرها من تكوينات الوصلات الهندسية.

ما هي المزايا الهيكلية الرئيسية؟

توزيع الحمل المتوازن

لا يحتوي المقطع العرضي الدائري على محور قوي أو ضعيف تقليدي. تعمل هندستها على توزيع الضغط حول الأنبوب، مما يجعلها مناسبة للهياكل المعرضة للأحمال من اتجاهات مختلفة.

ضغط قوي وأداء الالتوائي

يتم اختيار أعمدة الأنابيب بشكل متكرر للتطبيقات التي تتطلب سعة تحميل محورية كبيرة ومقاومة للتأثيرات الالتوائية. كما يوفر القسم المجوف المغلق كفاءة هيكلية مفيدة حيث يكون الاستقرار والتحميل متعدد الاتجاهات أمرًا مهمًا.

تقليل التعرض للرياح

يمكن للشكل الأسطواني الانسيابي أن يقلل من المقاومة الديناميكية الهوائية مقارنةً بالملامح الهيكلية الزاويّة. يمكن أن تكون هذه الخاصية ذات قيمة بالنسبة للأعمدة المكشوفة في الستائر، والممرات، والأبراج، وهياكل الملاعب، وغيرها من المنشآت الخارجية.

تركيب فعال

بالمقارنة مع بعض البدائل الهيكلية الأثقل، يمكن للأعمدة الفولاذية المجوفة أن توفر علاقة فعالة بين القوة والوزن. يمكن أيضًا أن يؤدي تصنيع الألواح الأساسية ومكونات التوصيل والثقوب والطلاءات الواقية في المصنع إلى تقليل كمية المعالجة المطلوبة في موقع البناء.

المرونة المعمارية

يعمل المظهر الأسطواني الناعم بشكل جيد عندما تكون المكونات الهيكلية مرئية عن عمد. وبالتالي يمكن للأعمدة الدائرية أن تجمع بين الوظائف الهيكلية والمعمارية في المباني التجارية والمرافق العامة وهياكل المناظر الطبيعية والمشاريع الصناعية الحديثة.

ما هي المواصفات التي يجب على المشترين تقييمها؟

يجب أن يبدأ اختيار العمود الهيكلي بالمتطلبات الهندسية بدلاً من مجرد اختيار قطر الأنبوب. تؤثر درجة المواد وسمك الجدار والطول وتكوين الاتصال وظروف التحميل وتفاوتات التصنيع وبيئة التآكل على المواصفات النهائية.

على سبيل المثال، تحدد معلومات منتج HAISHENG Q235B وQ355B كدرجات مواد رئيسية وتوفر أبعاد الأنابيب بتنسيق φD × t × L. يجب دائمًا تحديد الأبعاد الهيكلية الفعلية من حسابات المشروع ومعايير التصميم المعمول بها.

كيف يتم تصنيع أعمدة الأنابيب الفولاذية المجوفة الدائرية؟

يقوم التصنيع الاحترافي بتحويل الأنابيب أو الألواح الفولاذية إلى مجموعة هيكلية نهائية جاهزة للنقل والتركيب. تساعد عملية الإنتاج الخاضعة للرقابة في الحفاظ على دقة الأبعاد وجودة اللحام والاستقامة وحماية السطح.

1. فحص المواد الخام:يتم فحص درجة الفولاذ والأبعاد وحالة السطح ووثائق المواد ذات الصلة.
2. القطع:يتم قطع الأنابيب أو الصفائح الفولاذية وفقاً لطول العمود المطلوب ورسومات التصنيع.
3. تشكيل:يمكن إنتاج الأعمدة الملحومة ذات القطر الكبير عن طريق دحرجة الألواح الفولاذية إلى شكل أسطواني متبوعًا باللحام.
4. التحضير النهائي:يمكن تشكيل نهايات الأعمدة أو تشطيبها لتحقيق هندسة الاتصال المطلوبة.
5. تجميع المكونات:يتم وضع الألواح الأساسية، والألواح العلوية، والمقويات، والحواف، والفلنجات، ولوحات التوصيل وفقًا للرسومات الهندسية.
6. اللحام:يتم لحام المكونات باستخدام إجراءات التصنيع المناسبة، مع تطبيق الاختبارات غير المدمرة عند الاقتضاء.
7. الاستقامة والتصحيح:يتم فحص وتصحيح تشوه اللحام واستقامة العمود عند الضرورة.
8. معالجة الثقب:يتم حفر ثقوب البراغي والمرافق أو معالجتها لأبعاد ومواقع محددة.
9. المعالجة السطحية:يمكن إزالة الصدأ وطبقة الطحن من خلال التفجير قبل وضع الطلاء التمهيدي والطلاء الواقي.
10. التفتيش النهائي:يتم فحص الأبعاد والوصلات واللحامات وحالة الطلاء والعلامات والتعبئة قبل الشحن.

بالنسبة للأعمدة ذات القطر الكبير، يوفر البناء الملحوم مرونة أكبر في القطر وسمك الجدار. وفي الوقت نفسه، يمكن أن تكون أعمدة الأنابيب غير الملحومة مفيدة عندما يُفضل البناء السلس ومتطلبات الأبعاد المحددة.

أين يتم استخدام أعمدة الأنابيب الفولاذية المجوفة الدائرية؟

إن الجمع بين الأداء الهيكلي والهندسة الأسطوانية النظيفة يسمح لهذه الأعمدة بخدمة الأغراض الهندسية والمعمارية.

• المنشآت الصناعية:تستخدم كدعامات هيكلية رأسية في المصانع ومنشآت الإنتاج.
• الملاعب والأماكن ذات المساحة الكبيرة:مناسب للهياكل التي يكون فيها التحميل متعدد الاتجاهات والمظهر المعماري مهمًا.
• الممرات والمظلات:يوفر المظهر الجانبي الناعم حلاً عمليًا للدعامات الخارجية المكشوفة.
• المباني الجاهزة:يمكن للمكونات المصنعة في المصنع تبسيط عملية التجميع وتحسين تنسيق البناء.
• الجسور والهياكل البلدية:ينطبق على الأرصفة البحرية المحددة وأعضاء الدعم وأعمدة الدرابزين والهياكل ذات الصلة.
• هندسة المناظر الطبيعية:يمكن للأعمدة الأسطوانية أن توفر الدعم الهيكلي مع الحفاظ على المظهر البصري النظيف.
• الهياكل الشاهقة:يمكن تصميم أعضاء CHS الأكبر حجمًا للأحمال الرأسية والمجمعة الكبيرة.

كيف يمكن مقارنتها مع أعمدة الصلب الأخرى؟

تخدم الملامح الهيكلية المختلفة أغراضًا هندسية مختلفة. لذلك يجب تقييم القسم المجوف الدائري وفقًا لمتطلبات المشروع بدلاً من معاملته كبديل عالمي للقسم H أو المقاطع المجوفة المربعة/المستطيلة.

يعتمد القسم المناسب على الحسابات الهيكلية، ومتطلبات الاتصال، وظروف التصنيع، وتوافر المواد، وميزانية المشروع، ومعايير البناء المعمول بها.

كيف يجب على المشترين اختيار العمود المناسب؟

بالنسبة لفرق المشتريات والمهندسين والمقاولين ومصنعي الهياكل الفولاذية، يمكن للمواصفات الفنية الواضحة أن تقلل بشكل كبير من مشاكل الاتصال وتأخير عروض الأسعار.

1. تحديد الأحمال التصميمية:توفير الأحمال المحورية، وعزوم الانحناء، والتأثيرات الالتوائية، وأحمال الرياح، والظروف الزلزالية، ومعلومات التصميم الأخرى ذات الصلة.
2. تأكيد الأبعاد:حدد القطر الخارجي وسمك الجدار والطول وتفاوتات الأبعاد المطلوبة.
3. حدد درجة المادة:تعتبر Q235B وQ355B من الاختيارات الشائعة، في حين أن الدرجة النهائية يجب أن تتوافق مع متطلبات تصميم المشروع.
4. تحديد تفاصيل الاتصال:يتم توفير أبعاد لوحة القاعدة، وترتيب مسمار التثبيت، ومتطلبات الحافة، ومواقع توصيل الحزمة، وتفاصيل التقوية.
5. خذ بعين الاعتبار البيئة:قد تتطلب البيئات الخارجية أو الرطبة أو الساحلية أو العدوانية كيميائيًا حماية معززة من التآكل.
6. تأكيد متطلبات التفتيش:ناقش فحص الأبعاد وفحص اللحام والاختبار غير المدمر وسمك الطلاء والوثائق قبل الإنتاج.
7. الخطة اللوجستية:ضع في اعتبارك طول العمود، وقيود النقل، ونقاط الرفع، والتجزئة، والتعبئة، وتسلسل التثبيت.

تسمح حزمة الرسم أو المواصفات التفصيلية للشركة المصنعة بتحديد مسار التصنيع وتكوين الاتصال الأكثر ملاءمة. يمكن للمشترين أيضًا مراجعة مكونات الفولاذ الإنشائية لفهم كيفية تكامل الأعمدة مع عناصر الفولاذ المصنعة الأخرى.

الأسئلة المتداولة

ما هي المواد المستخدمة عادة لأعمدة الأنابيب الفولاذية المجوفة الدائرية؟

عادةً ما يتم تحديد الفولاذ الهيكلي Q235B وQ355B لهذه الأعمدة. يجب اختيار المادة النهائية وفقًا للحسابات الهيكلية والمعايير المطبقة والظروف البيئية ومتطلبات المشروع.

ما هو الفرق بين أعمدة الأنابيب الملحومة وغير الملحومة؟

يتم إنتاج الأعمدة غير الملحومة من الأنابيب الفولاذية غير الملحومة ولا تحتوي على لحام طولي. يتم تشكيل الأعمدة الملحومة من صفيحة فولاذية ويتم ربطها باللحام. يوفر البناء الملحوم مرونة أكبر للأقطار الكبيرة وسمك الجدار المخصص، في حين أن الأنابيب غير الملحومة يمكن أن تكون مفيدة لقطر محدد ومتطلبات هيكلية.

هل يمكن تخصيص عمود الأنابيب الفولاذية المجوفة الدائرية؟

نعم. اعتمادًا على قدرات التصنيع والمتطلبات الهندسية، يمكن تخصيص القطر وسمك الجدار والطول والألواح الأساسية والوصلات العلوية والمقويات ولوحات التوصيل وفتحات البراغي وعروات الرفع وتكوينات الوصلات والمعالجات السطحية.

كيف يتم التعامل مع الحماية من التآكل؟

تشمل الخيارات الشائعة السفع بالخردق متبوعًا بأنظمة الطلاء التمهيدي والمتوسط ​​والمعطف الخفيف. يمكن أيضًا اعتبار الجلفنة بالغمس الساخن للتطبيقات المناسبة، خاصة عندما تكون الحماية المحسنة من التآكل مطلوبة.

هل أعمدة الأنابيب الدائرية مناسبة للهياكل الخارجية؟

يمكن استخدامها في التطبيقات الخارجية مثل المظلات والممرات وهياكل المناظر الطبيعية والمرافق البلدية وغيرها من أنظمة الفولاذ المكشوفة عندما يتم تحديد أبعاد العمود والتصميم الهيكلي والوصلات ونظام الحماية من التآكل بشكل مناسب.

ما هي المعلومات التي ينبغي تقديمها عند طلب عرض الأسعار؟

تتضمن المعلومات المفيدة الكمية ودرجة الفولاذ والقطر الخارجي وسمك الجدار والطول ورسومات التوصيل وتفاصيل اللوحة الأساسية ومتطلبات معالجة السطح ومعايير الفحص والوجهة وجدول التسليم المتوقع. الرسومات الهيكلية مفيدة بشكل خاص للمشاريع المخصصة.

لماذا العمل مع مصنع محترف؟

يجب أن يعمل العمود الهيكلي كجزء من نظام كامل للحمل، لذلك يجب أن يتضمن اختيار المنتج أكثر من مجرد مقارنة أسعار الأنابيب. تؤثر دقة التصنيع وجودة اللحام وتفاصيل الاتصال وحماية السطح وإجراءات الفحص والتعبئة وتنسيق التسليم على النتيجة النهائية للمشروع.

توفر شركة HAISHENG أعمدة أنابيب فولاذية مجوفة دائرية باستخدام الفولاذ الهيكلي Q235B أو Q355B وتدعم تكوينات التصنيع بما في ذلك الألواح الأساسية، والمقويات، ولوحات التوصيل، والمسامير عالية القوة، والطلاءات الواقية. بالنسبة للمتطلبات الخاصة بالمشروع، يمكن للمشترين تقديم الرسومات والأبعاد ومعلومات التحميل والكمية وشروط التطبيق بحيث يمكن تقييم تكوين العمود المناسب.
