هايشينغلوازم مخصصةعمود فولاذي هيكلي على شكلحلول للمشاريع التي لا تستطيع فيها الأعمدة التقليدية المربعة أو الدائرية أو ذات العارضة H تلبية المخططات المعمارية أو متطلبات الاتصال أو ظروف الحمل بشكل مناسب. من خلال الجمع بين التصميم المرن للمقطع العرضي والتصنيع الدقيق، توفر هذه الأعمدة طريقة عملية لدمج الأداء الهيكلي مع الاستخدام الفعال للمساحة.
العمود الفولاذي الهيكلي المُشكل عبارة عن عضو حامل عمودي مخصص مصمم بمقطع عرضي غير قياسي. على عكس الأعمدة التقليدية، يمكن تصنيعها على شكل حرف L، أو على شكل حرف T، أو صليبي الشكل، أو متعدد الأضلاع، أو مقطع متغير، أو منحني، أو تكوينات أخرى خاصة بالمشروع. هذه المرونة تجعلها ذات قيمة خاصة لزوايا البناء، وأعمدة الجدران المخفية، والمساحات المعمارية غير المنتظمة، والهياكل ذات الامتدادات الكبيرة، والمناطق الخاضعة للتحميل غريب الأطوار أو متعدد الاتجاهات.
بالنسبة للمهندسين والمعماريين والمقاولين وفرق المشتريات، فإن اختيار العمود الصحيح ليس مجرد مسألة اختيار الفولاذ ذو القوة الكافية. ويجب أيضًا مراعاة الهندسة واتجاه الاتصال ودقة التصنيع والمتطلبات الزلزالية والحماية من التآكل وظروف التثبيت والاستخدام العام للمساحة. يمكن للعمود ذو الشكل الهندسي المناسب معالجة هذه العوامل كجزء من الحل الهيكلي المتكامل.
1. ما هو العمود الفولاذي الهيكلي المُشكل؟
4. ما هي المواد ومعايير الأداء المهمة؟
5. كيف يتم تصنيع عمود الفولاذ الهيكلي على شكل؟
6. أين يتم استخدام الأعمدة الفولاذية الهيكلية المشكلة؟
7. كيف يمكن مقارنتها بالأعمدة التقليدية؟
8. كيف يجب على المشترين اختيار العمود المناسب؟

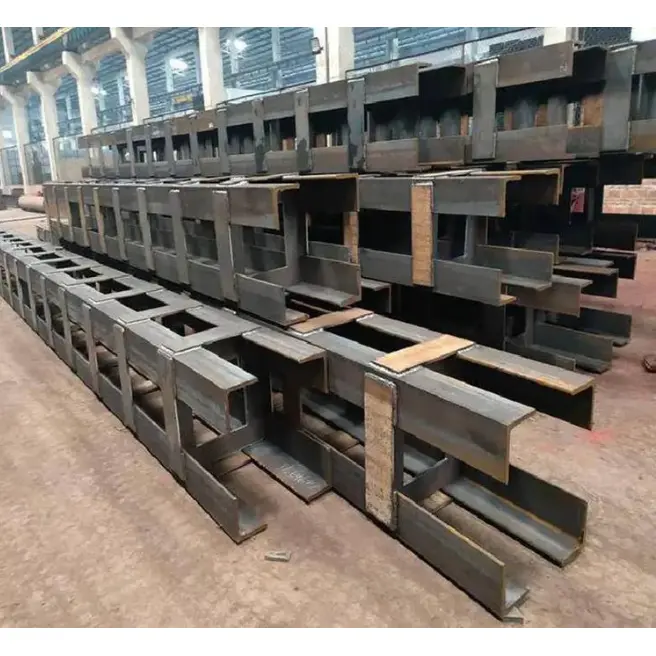

العمود الفولاذي الإنشائي المُشكل هو عضو هيكلي رأسي تم تصميم مقطعه العرضي خصيصًا خارج تنسيق القسم H التقليدي المستطيل أو الدائري أو القياسي. يمكن تصنيعها عن طريق تجميع الألواح الفولاذية، أو المقاطع الهيكلية، أو المقاطع المجوفة، أو الأنابيب الفولاذية وربطها من خلال عمليات اللحام والتصنيع الخاضعة للرقابة.
الغرض الأساسي هو حل المشكلات الهيكلية أو المعمارية التي لا تستطيع الأعمدة القياسية معالجتها بكفاءة. على سبيل المثال، قد يحتاج العمود الموجود في زاوية المبنى إلى أن يظل متسقًا مع جدارين بدلاً من أن يبرز في مساحة داخلية قابلة للاستخدام. يمكن للعمود على شكل حرف L معالجة هذه الحالة مع الحفاظ على مسار التحميل المطلوب.
وبالمثل، فإن العمود المركزي الذي يستقبل الحزم من اتجاهات متعددة قد يستفيد من التكوين الصليبي. يمكن أيضًا للأعمدة ذات الأقسام المتغيرة والمنحنية أن تدعم الواجهات المعمارية المميزة حيث يصعب دمج المظهر التقليدي الثابت.
وفقاً لمواصفات منتج HAISHENG، فإن التكوينات النموذجية تتضمن أعمدة على شكل L، على شكل T، صليبي الشكل، متعدد الأضلاع، مركب، مقطع متغير، وأعمدة منحنية. يمكن تطوير التصميم وفقًا لرسومات البناء وظروف الموقع ونقاط الاتصال ومتطلبات الحمل الخاصة بالمشروع.
تتطلب هندسة البناء المختلفة حلولاً هيكلية مختلفة. تعد التكوينات التالية من بين الخيارات الأكثر فائدة للإنشاءات الفولاذية غير القياسية:
| إعدادات | تطبيق نموذجي | الفائدة الرئيسية |
|---|---|---|
| عمود على شكل حرف L | زوايا البناء وتقاطعات الجدران | يتناسب بشكل وثيق مع الجدران ويقلل من العوائق الداخلية |
| عمود على شكل حرف T | مراكز الجدار والممرات ومواقع الحافة | يوفر دعمًا متوازنًا مع التكامل مع تخطيطات الحائط |
| العمود الصليبي | النوى الهيكلية المركزية ووصلات الحزم متعددة الاتجاهات | يسهل الاتصالات من اتجاهات متعددة |
| عمود على شكل Z | مخططات أرضية غير منتظمة ومناطق هيكلية متخصصة | يتكيف مع الترتيبات المكانية المعقدة |
| العمود المضلع | الهياكل المعمارية والمشاريع الكبيرة | يجمع بين الهندسة المخصصة والمتطلبات الهيكلية |
| عمود القسم المتغير | المباني الشاهقة والواجهات المعمارية | يسمح بتغيير أبعاد القسم حسب التحميل أو التصميم |
| العمود المنحني | واجهات منحنية ومشاريع معمارية مميزة | يدعم المتطلبات البصرية والهندسية المعقدة |
يجب تحديد التكوين الأكثر ملاءمة من خلال حسابات الهندسة الإنشائية بدلاً من اختياره فقط للمظهر. تؤثر هندسة المقطع العرضي، وسمك اللوحة، وارتفاع العمود، وظروف التحميل، وتفاصيل الاتصال، وأكواد التصميم المطبقة على التصميم النهائي.
الميزة الأكثر وضوحًا هي المرونة الهندسية. بدلاً من إجبار تخطيط المبنى على استيعاب عمود قياسي، يمكن للمهندسين تكييف العمود مع الهيكل. وهذا مفيد بشكل خاص للزوايا وتقاطعات الجدران ومستويات الأرضيات المتداخلة والخطط غير المنتظمة ومناطق التثبيت المقيدة.
عندما يمكن دمج عمود في الحائط، فقد يقلل ذلك من مقدار المساحة الأرضية القابلة للاستخدام المفقودة بسبب التوقعات الهيكلية. يمكن أن يكون هذا مفيدًا في المباني السكنية والمساحات التجارية والمرافق العامة والهياكل الجاهزة حيث تكون كفاءة التخطيط الداخلي مهمة.
يمكن للأعمدة ذات الشكل الخاص أن توفر أسطح توصيل متعددة للكمرات والأقواس والأعضاء الهيكلية الأخرى. على سبيل المثال، يمكن تصميم التكوين الصليبي للحالات التي تتلاقى فيها الأعضاء الهيكلية من عدة اتجاهات.
من خلال ضبط عرض الأطراف، وسمك اللوحة، والمقطع العرضي الإجمالي، يمكن للمهندسين تعديل توزيع المواد الهيكلية والتأثير على الصلابة حول محاور مختلفة. وهذا يجعل الأعمدة ذات الأشكال مفيدة للمشاريع ذات ظروف التحميل الرأسية أو الجانبية أو اللامركزية غير العادية.
يمكن إكمال العديد من أنشطة التصنيع المعقدة قبل التسليم. يمكن تنسيق القطع، والتجميع، واللحام، والاستقامة، وتصنيع الأطراف، وإرفاق اللوحة، والفحص، ومعالجة الأسطح في بيئة تصنيع خاضعة للرقابة. وهذا يمكن أن يقلل من كمية التصنيع المطلوبة في موقع البناء.
يجب أن يتوافق اختيار المواد مع الحسابات الهيكلية للمشروع والظروف البيئية ومتطلبات درجة الحرارة والمعايير المعمول بها. تقوم شركة HAISHENG بإدراج Q235B وQ355B كخيارات للمواد الأولية، مع توفر Q355NL وQ355GJ لمتطلبات محددة لدرجة الحرارة المنخفضة أو الزلازل العالية.
| المعلمة | المواصفات النموذجية |
|---|---|
| المواد الأولية | Q235B، Q355B |
| خيارات المواد الخاصة | Q355NL، Q355GJ |
| لوحة / سمك الأطراف | حوالي 8-60 ملم حسب التصميم |
| عرض طرف واحد | حوالي 100-600 ملم حسب التكوين |
| طول القطاع النموذجي | 9 م أو 12 م؛ البناء مجزأة لارتفاعات أكبر |
| استقامة العمود | ≥ لتر/1000 |
| انحراف أبعاد المقطع العرضي | حوالي ±2-3 ملم |
| سمك لوحة القاعدة | حوالي 16-60 ملم |
| نطاق مرساة الترباس | M20 – M64 حسب التصميم |
كمرجع، يتم استخدام Q235B بشكل شائع للتطبيقات الهيكلية القياسية، في حين يوفر Q355B قوة إنتاج أعلى ومناسب للتطبيقات الهيكلية ذات الأحمال الثقيلة والمرتفعة والمتطلبة. يجب دائمًا التحقق من اختيار المواد وفقًا للمتطلبات الهندسية للمشروع والقوانين الهيكلية المحلية.
للحماية من التآكل، فإن إعداد السطح واختيار الطلاء لهما نفس القدر من الأهمية. قد يشتمل النظام النموذجي على السفع بالخردق إلى Sa2.5 متبوعًا بطبقة أولية غنية بالزنك، وطلاء وسيط، وطبقة علوية. بالنسبة للبيئات الأكثر عدوانية، مثل التطبيقات الساحلية، يمكن أيضًا أخذ الجلفنة بالغمس الساخن في الاعتبار.
يعد التصنيع الدقيق مهمًا بشكل خاص لأن الهندسة غير القياسية تترك مساحة أقل لأخطاء التصنيع غير المنضبطة. يتضمن سير عمل التصنيع النموذجي المراحل التالية:
بالنسبة للمفاصل الهيكلية الحرجة، يمكن دمج الاختبارات غير المدمرة في خطة مراقبة الجودة. تحدد شركة HAISHENG اللحامات من الدرجة الأولى واختبار الموجات فوق الصوتية بنسبة 100% لمفاصل عمود الحزمة الرئيسية ولحامات الوصلات الأولية في التكوينات القابلة للتطبيق.
إن تعدد استخدامات الهندسة المخصصة يجعل هذه الأعمدة مناسبة للمشاريع التي يصعب فيها دمج الأقسام الهيكلية القياسية.
وهي مفيدة بشكل خاص عندما تتداخل المتطلبات الهيكلية مع المتطلبات المعمارية. بدلاً من التعامل مع العمود كقسم سلعة قياسي، يمكن تصميم العضو بأكمله كجزء من النظام الهيكلي للمبنى.
| ميزة | عمود فولاذي هيكلي على شكل | القسم H التقليدي | قسم مجوف دائري |
|---|---|---|---|
| مرونة المقطع العرضي | عالية جدًا؛ هندسة مخصصة | الهندسة القياسية | الهندسة الدائرية القياسية |
| التكامل الجدار | ممتاز للتخطيطات المختارة | معتدل | معتدل |
| اتصالات متعددة الاتجاهات | يمكن تصميمه لاتجاهات اتصال متعددة | أكثر ملاءمة بشكل طبيعي للمحاور المتعامدة الأولية | يمكن ترتيب الاتصالات حول القسم ولكنها قد تتطلب تفاصيل متخصصة |
| القدرة على التكيف المعماري | ممتاز | معتدل | جيد |
| قسم متغير | متاح | محدودة دون تصنيع إضافي | ممكن ولكن يتطلب تصنيع حسب الطلب |
| الاستخدام النموذجي | الهياكل المعقدة وغير القياسية | إطارات فولاذية تقليدية | الأعمدة المكشوفة والتطبيقات الهيكلية المتخصصة |
هذه المقارنة لا تعني أن العمود الشكلي يتفوق دائمًا. تظل الأقسام القياسية اقتصادية وفعالة للغاية عندما تتوافق هندستها مع المشروع. تظهر قيمة العمود الفولاذي الإنشائي المُشكل عندما تخلق المقاطع التقليدية تنازلات في المساحة أو التوصيلات أو الشكل المعماري أو الأداء الهيكلي.
بالنسبة للمقاولين والمهندسين الإنشائيين وفرق المشتريات الذين يبحثون عن مصنع أو مورد صيني، يجب تأكيد عدة عوامل قبل تقديم الطلب.
يجب أن تكون الشركة المصنعة الموثوقة قادرة على ترجمة الرسومات الهندسية إلى عملية تصنيع خاضعة للرقابة مع الحفاظ على إمكانية التتبع من المواد الخام إلى المكونات النهائية.
والغرض الرئيسي منه هو توفير عمود حامل يمكن أن يتكيف مع التخطيطات المعمارية، أو متطلبات الاتصال غير العادية، أو المساحات المحدودة، أو التحميل اللامركزي، أو الأطر الهيكلية المعقدة حيث لا تكون الأعمدة القياسية مناسبة.
نعم. يمكن تخصيص المقطع العرضي والأبعاد ودرجة الفولاذ وسمك اللوحة والارتفاع ولوحات التوصيل والمقويات وألواح القاعدة والمعالجة السطحية وفقًا للرسومات الهندسية ومتطلبات المشروع.
يعد Q235B وQ355B من الخيارات الشائعة. اعتمادًا على ظروف المشروع، يمكن اعتبار Q355NL أو Q355GJ لتطبيقات محددة ذات درجات حرارة منخفضة أو عالية الزلازل.
ويمكن استخدامها في المباني الشاهقة وذات الأحمال الثقيلة عندما يتم تصميمها بشكل صحيح. يجب التحقق من التصميم النهائي من خلال الحسابات الهيكلية والامتثال لقوانين البناء المعمول بها.
نعم. اعتمادًا على البيئة، يمكن أن تشتمل خيارات الحماية على أنظمة طلاء متعددة الطبقات أو الجلفنة بالغمس الساخن. وينبغي تحديد العلاج المناسب وفقا لظروف التعرض ومتطلبات المشروع.
تتضمن المعلومات المفيدة الرسومات الهيكلية، وأبعاد الأعمدة، ونوع المقطع العرضي، ودرجة الفولاذ، والكمية، والطول المطلوب، وتفاصيل الاتصال، ومعالجة الأسطح، ومتطلبات الفحص، ووجهة التسليم، والمعايير المعمول بها.
A عمود فولاذي هيكلي على شكليقدم حلاً فعالاً عندما لا تتمكن المقاطع الفولاذية التقليدية من تلبية المتطلبات الهيكلية والمعمارية ومتطلبات استخدام المساحة في نفس الوقت. من أعمدة الزاوية على شكل حرف L وأعمدة الحائط على شكل حرف T إلى التكوينات الصليبية والمتعددة الأضلاع والمنحنية والمتغيرة المقطع، تسمح الهندسة المخصصة للنظام الهيكلي بالتكيف مع المشروع بدلاً من إجبار المشروع على التكيف مع المظهر الجانبي القياسي. بالنسبة للمشترين الذين يبحثون عن مصنع صيني موثوق به ومورد متكامل للهياكل الفولاذية، توفر HAISHENG تصنيعًا مخصصًا استنادًا إلى الرسومات ومتطلبات المواد وتفاصيل الاتصال ومواصفات الأبعاد ومتطلبات الفحص واحتياجات معالجة السطح. إذا كنت تخطط لمشروع هيكل فولاذي غير قياسي وتحتاج إلى أبعاد أعمدة مخصصة أو استشارة فنية أو عرض أسعار للمشروع،اتصل بنالمناقشة متطلباتك وتطوير حل مناسب للأعمدة الفولاذية الهيكلية.
