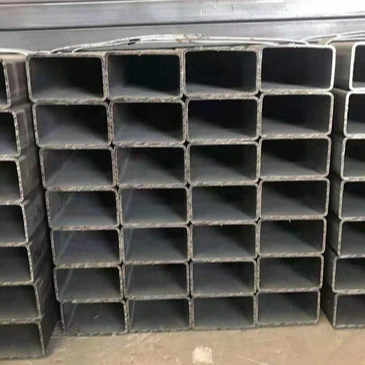

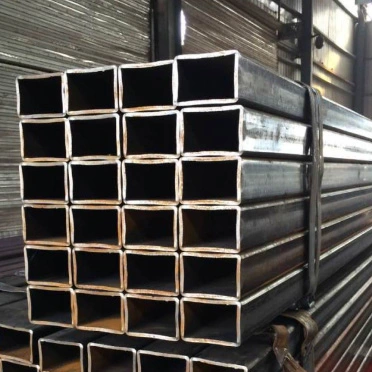

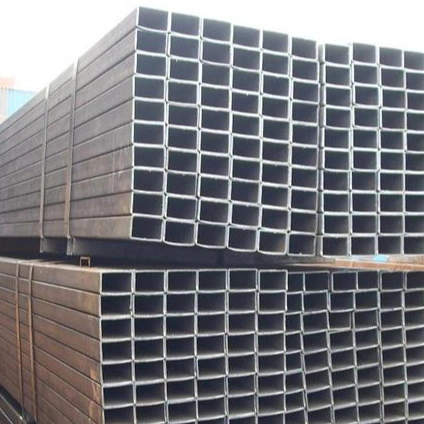

أنابيب فولاذية هيكلية مجوفة مستطيلة الشكل

تُستخدم الأنابيب الفولاذية الهيكلية المجوفة المستطيلة على نطاق واسع في تطبيقات مثل العوارض والأعمدة الفولاذية، وتأطير الحوائط الساتر، وأطر العمل، ورفوف المعدات، والدرابزين، وآلات البناء. إنها تعمل بشكل فعال كمكونات أساسية حاملة للحمل بينما تكون أيضًا مناسبة لمختلف الأشكال المعمارية وهياكل الضميمة.

ميزات المنتج

I. الخصائص الهيكلية والميكانيكية

1. يوفر المقطع العرضي المستطيل المجوف صلابة عالية ضد الانحناء والإزاحة الجانبية في كلا الاتجاهين. إنه يوفر مقاومة فائقة للالتواء والتشوه الجانبي مقارنة بالأنابيب الدائرية أو الأشكال الفولاذية الإنشائية القياسية، مما يضمن استقرارًا هيكليًا قويًا بشكل عام.

2. الشكل الموحد للمقطع العرضي والوجوه المسطحة يضمن التوزيع المتساوي للحمل. يمكن للأنابيب الفردية أن تتحمل الأحمال الرأسية والأفقية الكبيرة، وغالبًا ما تعمل بشكل مباشر كأعضاء حاملة أساسية.

3. متوفرة في أنواع ملحومة وغير ملحومة: الأنابيب المستطيلة الملحومة توفر فعالية عالية من حيث التكلفة لظروف التشغيل القياسية. توفر الأنابيب المستطيلة غير الملحومة، التي تفتقر إلى طبقات اللحام، قوة فائقة، ومقاومة للضغط، وأداء التعب، مما يجعلها مثالية لسيناريوهات التحميل الثقيل والتحميل الدوري.

ثانيا. خصائص المظهر والتركيب

1. الأسطح الخارجية المسطحة تسهل الربط، والتداخل، والتركيب المتساطح. إنها تتلاءم بإحكام مع صفائح الفولاذ المطلية بالألوان، والألواح، ومكونات الهيكل، مما يضمن التشطيب النظيف وختم الحواف أثناء البناء.

2. الحواف الحادة والمظهر الموحد يجمع بين وظيفة التحمل والمظهر الجمالي، مما يجعلها مناسبة للواجهات المعمارية، وأطر المناظر الطبيعية، وغيرها من المشاريع الموجهة نحو التصميم.

3. بالنسبة لقدرة تحمل معينة، فهي أخف من المقاطع الفولاذية الصلبة، مما يقلل بشكل فعال الحمل الهيكلي الإجمالي ويوفر تكاليف المواد.

ثالثا. خصائص المعالجة والاتصال

1. يمكن قطعها، وشطفها، وثنيها، وحفرها، ولحامها. المعالجة الثانوية واضحة ومباشرة، مما يسهل البناء المريح في الموقع.

2. تتميز طرق التوصيل المتنوعة - بما في ذلك اللحام، والربط، والتثبيت - بتصميمات وصلات بسيطة وكفاءة تركيب عالية.

3. مجموعة واسعة من المواصفات، تغطي كل شيء بدءًا من الأنابيب المزخرفة الصغيرة إلى الأنابيب الحاملة ذات القسم الكبير، مما يسمح بالاختيار المرن.

رابعا. مقاومة التآكل وخصائص الأداء

1. يتم توفيره في حالة "أسود" (غير مطلي)؛ متوافقة مع العديد من المعالجات المضادة للتآكل مثل الجلفنة بالغمس الساخن، والجلفنة الباردة، والطلاء، وطلاء المسحوق، مما يجعلها مناسبة للبيئات الداخلية والخارجية (الجافة أو الرطبة).

2. قابلية التشغيل الجيدة على البارد والساخن. خصائص ميكانيكية مستقرة ضمن نطاقات درجة حرارة التشغيل القياسية.

V. حدود المنتج

1. يحدث تركيز الإجهاد في الزوايا. هذه المناطق معرضة لأضرار التعب تحت التأثير الشديد أو التحميل الدوري المتكرر.

2. ضعف الملاءمة لنقل السوائل. نادرا ما تستخدم لأنظمة الأنابيب، لأنها مصممة في المقام الأول لتطبيقات الحمل الهيكلي وتطبيقات الإطار.

3. تكاليف الإنتاج المرتفعة للأنابيب المستطيلة غير الملحومة ذات المواصفات الكبيرة والجدران السميكة تؤدي إلى أسعار أعلى بكثير من أسعار الإصدارات الملحومة.

الاستخدامات ونطاق التطبيق

I. الاستخدامات الأولية

1. المكونات الهيكلية الرئيسية

تستخدم لإطارات المصانع، وإطارات البوابات، والعوارض والأعمدة ذات المقطع الصندوقي، والأعمدة الرأسية، والدعامات، والدعامات الأرضية؛ مادة أساسية حاملة في البناء الفولاذي.

2. بناء المظاريف والجدران الساترة

تأطير الجدران الخارجية (الأحزمة/الأزرار)، وإطارات المناور، وإطارات الأبواب والنوافذ، ومدادات السقف، وتأطير حواف الحواف؛ يتكامل بسلاسة مع صفائح الفولاذ الملامح ومواد الألواح الأخرى.

3. العبوات ومرافق الحماية

سياج محيط المصنع، ودرابزين الطريق، ودرابزين الدرج، ودرابزين الشرفة، وإطارات اكتناز الموقع، وأعمدة شبكات الأمان.

4. إطارات المعدات والآلات

قواعد الآلات، ورفوف المعدات، وإطارات طاولة العمل، وأرفف المستودعات، وإطارات الحاويات، وأطر هيكل السيارة.

5. المرافق الهندسية والمؤقتة

دعامات المسرح، وأطر الدفيئة، واكتناز مواقع البناء المؤقتة، وهياكل الدعم/الدعم، وأطر البناء المعيارية.

6. الهياكل الزخرفية والمعمارية

هياكل المناظر الطبيعية، والميزات المعمارية الخارجية، والأطر الزخرفية الداخلية، وأطر خزانة العرض/المقصورة؛ يجمع بين القدرة على التحمل والجاذبية الجمالية.

ثانيا. نطاق تطبيق الأنابيب الفولاذية الهيكلية المجوفة المستطيلة

1. هندسة الهياكل الفولاذية: الكمرات والأعمدة وأنظمة التثبيت للمنشآت الصناعية والمستودعات والملاعب والمباني الجاهزة.

2. الديكور المعماري: بناء الحوائط الساترة والأبواب والنوافذ والميزات المعمارية الداخلية والخارجية وأكشاك المعارض.

3. البلدية والنقل: حواجز الطرق، ولوحات البناء البلدية، وبرجولات المناظر الطبيعية، وأطر مظلات الحافلات.

4. تصنيع الآلات: إطارات المعدات ذات الأغراض العامة، وآلات البناء، والآلات الزراعية، والمعدات اللوجستية.

5. التخزين والخدمات اللوجستية: الأرفف الثقيلة ومنصات التخزين والهياكل المساعدة للحاويات.

6. الزراعة والغابات والبستنة: الدفيئات الزراعية، وأطر إيواء الماشية، والتسييج الزراعي.

دليل الاختيار

· الأنابيب المستطيلة الملحومة: نوع المنتج الرئيسي الذي يقدم أداء عالي التكلفة؛ تستخدم على نطاق واسع للتطبيقات القياسية مثل الحاملة العامة، وأظرف البناء، والديكور، والدرابزين.

· أنابيب مستطيلة غير ملحومة: قوة فائقة، ومقاومة للتعب، وقدرة تحمل الضغط؛ يستخدم في المقام الأول لتطبيقات الخدمة الشاقة، والتحميل الدوري، وإطارات الآلات عالية المواصفات، والمكونات الهندسية شديدة التحمل.

معلمات الأداء الرئيسية

معايير التنفيذ: GB/T 6728-2017 "الأقسام الهيكلية المجوفة المشكلة على البارد"؛ GB/T 3094-2012 "أنابيب فولاذية مربعة ومستطيلة غير ملحومة مسحوبة على البارد"

I. المواد المشتركة والخصائص الميكانيكية

معلمات عامة إضافية:

· معامل المرونة: 2.06 × 10⁵MPa

· الكثافة: 7.85 جرام/سم3

· درجة حرارة التشغيل القياسية: -20 درجة مئوية إلى 200 درجة مئوية

ثانيا. المواصفات ونظام الأبعاد

1. طريقة التعيين

الأبعاد الخارجية: الطول × العرض × سماكة الجدار (الوحدة: مم)؛ مثال: 100×50×3.0

2. فئات الحجم السائدة

· صغير (الديكور/السياج/الدرابزين): 20×10، 30×20، 40×20، 50×30؛ سمك الجدار: 1.2-2.5 ملم

· المتوسطة (العارضة / المدادة / الكمرات والأعمدة القياسية): 60×40، 80×40، 80×60، 100×50؛ سمك الجدار: 2.0-5.0 ملم

· كبيرة (الأعمدة والكمرات الأساسية / الجمالونات الثقيلة): 120×80، 150×100، 200×100، 250×150؛ سمك الجدار: 4.0-12.0 ملم

3. الأطوال والتفاوتات

· الأطوال القياسية: 6 م، 9 م، 12 م؛ أطوال مخصصة متاحة

· تفاوت البعد الخارجي: ±0.8%

· تفاوت سمك الجدار: الأنابيب الملحومة القياسية ±10%؛ الأنابيب غير الملحومة ±7.5%

4. صيغة حساب الوزن النظري

العرض (كجم/م) = 0.00785 × [(B + H) × 2 − 4t] × t (B = الجانب الطويل، H = الجانب القصير، t = سمك الجدار)

ثالثا. الخواص الميكانيكية الإنشائية

1. توفر المقاطع المستطيلة للأنابيب الفولاذية الهيكلية المجوفة صلابة انحناء عالية ثنائية الاتجاه (على طول المحاور القوية والضعيفة على حد سواء) وثبات جانبي فائق ومقاومة الالتواء مقارنة بالمقاطع المفردة مثل الأنابيب الدائرية أو الحزم H، مما يؤدي إلى استقرار هيكلي قوي بشكل عام.

2. خصائص المعالجة

· اختبار الانحناء: قادر على الانحناء البارد بمقدار 90 درجة في درجة حرارة الغرفة دون التشقق أو التصفيح عند الانحناء.

· اختبار التسطيح: يتحمل الضغط إلى أبعاد محددة دون تشقق الجدار.

1. خصائص الإجهاد: يحدث تركيز إجهاد طفيف عند الزوايا؛ غير مناسبة للتطبيقات التي تنطوي على أحمال تأثير متناوبة عالية التردد.

رابعا. تصنيف المنتج واختلافات الأداء

V. المعالجة السطحية والحماية من التآكل

1. الحالة القياسية: تشطيب أسود (سطح أكسيد مدلفن على الساخن).

2. طرق الحماية من التآكل الشائعة: الجلفنة بالغمس الساخن، الجلفنة الباردة، طلاء المسحوق الكهروستاتيكي، الطلاء المضاد للتآكل، وطلاء الفلوروكربون.

3. مرجع الجلفنة بالغمس الساخن: متوسط ​​سمك طلاء الزنك ≥85 μm؛ المتانة الخارجية تتجاوز 15 عامًا.

سادسا. طرق الاتصال

· الأساسي: اللحام المائل، اللحام الكامل الاختراق (الدعامة الأساسية للبناء).

· الثانوي: وصلات مسامير عالية القوة، براغي ذاتية التنصت، تثبيت.

· متوافق مع مختلف مجموعات الهياكل الفولاذية، بما في ذلك صفائح الفولاذ الملونة، والعوارض H، والفولاذ الزاوي.

سابعا. التطبيقات المناسبة والمحظورة

مناسب

عوارض وأعمدة المصانع الصناعية، وتأطير الحوائط الساتر، وأطر السياج، والدرابزين والسياج، وأرفف المستودعات، وإطارات المعدات، وهياكل المناظر الطبيعية، والهياكل الفولاذية الجاهزة.

غير مناسب

نقل السوائل ذات الضغط العالي، والأنابيب ذات درجة الحرارة العالية/الضغط العالي، والهياكل الرئيسية للمعدات الثقيلة المعرضة لصدمات شديدة أو إجهاد عالي التردد.
