تعتبر ألواح الصلب الإنشائية المدرفلة على الساخن من المواد الخام الأساسية لبناء الهياكل الفولاذية والآلات الثقيلة والطرق والجسور البلدية. يتم إنتاجها وفقًا للمعايير الوطنية GB/T 700-2006 وGB/T 1591-2018، ويتم تصنيفها إلى ألواح مدرفلة على الساخن، وألواح مدلفنة على البارد، وألواح متوسطة السُمك، وألواح مربعة مضادة للانزلاق. تتميز بخصائص ميكانيكية متوازنة وأداء ممتاز في اللحام والثني البارد واللكم، وتوفر الألواح الفولاذية الهيكلية المتكاملة نقلًا مستمرًا للقوة دون ربط الفجوات، وهي مثالية للركائز الحاملة ذات المساحة الكبيرة ولوحات توصيل المفاصل.
توفر شركة HAISHENG مجموعة كاملة من مواصفات سمك الألواح الفولاذية الهيكلية المدرفلة على الساخن، والقطع القابل للتخصيص للأجزاء ذات الأشكال الخاصة والألواح المدمجة، وتقارير الاختبار الميكانيكي الكاملة للمواد، والمعالجة المضادة للتآكل مثل الطلاء والجلفنة بالغمس الساخن، لتلبية متطلبات شراء الصلب بالجملة للهياكل الفولاذية والآلات والمشاريع البلدية في مكان واحد.
GB/T 700-2006 الفولاذ الإنشائي الكربوني
GB/T 1591-2018 فولاذ هيكلي منخفض القوة وعالي القوة
GB/T 3274 قبول البعد والشكل للألواح السميكة الهيكلية الكربونية
تحقق سلسلة المواد المصنوعة من الكربون الناضج والسبائك المنخفضة مع الدرجات السائدة Q235B وQ355B القوة المتوازنة واللدونة والمتانة، وخصائص ميكانيكية مستقرة في درجة حرارة الغرفة، وقادرة على تحمل الأحمال الثابتة والأحمال الديناميكية واختلافات معينة في درجات الحرارة.
تتميز الألواح الملفوفة بشكل متكامل بملمس داخلي موحد ونقل مستمر للقوة، مع مقاومة رائعة للضغط والانحناء والطي للركائز الحاملة والحاويات ذات المساحة الكبيرة.
تتراوح درجات الفولاذ المتنوعة من القوة العادية إلى القوة العالية للاختيار، وتتوافق مع مستويات الحمل المختلفة بما في ذلك العبوات الخفيفة، ومكونات تحمل الأحمال الثقيلة ومكونات تحمل ضغط المعدات.
الألواح المدلفنة على الساخن: صلابة جيدة، نطاق سماكة واسع، تكلفة منخفضة، مقاومة درجات الحرارة العالية وأداء لحام ممتاز في الموقع كمادة هندسية أساسية؛ مغطاة بمقياس الأكسيد ودقة الأبعاد المعتدلة.
الألواح المدرفلة على البارد: سطح أملس، وتحمل محكم للأبعاد، وتسطيح عالي، وأداء ثني فائق من أجل تصنيع دقيق، وختم ومكونات زخرفية؛ سمك رقيق ومقاومة درجات الحرارة العالية أضعف من الألواح المدرفلة على الساخن.
الأصناف الوظيفية المشتقة: الألواح المربعة مضادة للانزلاق ومقاومة للاهتراء للممرات والمنصات؛ تستهدف الألواح متوسطة السُمك المكونات الكبيرة ذات التحميل الثقيل؛ تدعم ألواح القطع وألواح اللفائف الأصلية القطع المرن مع الاستخدام العالي للمواد.
يدعم الأداء الشامل للتصنيع القطع والثني واللكم والدرفلة واللحام والتلميع والطلاء، وهو متوافق مع جميع عمليات تصنيع الهياكل الفولاذية.
تتيح الألواح المسطحة سهولة الربط واللف وبناء المفاصل، وتتوافق بسلاسة مع المقاطع الفولاذية والأنابيب والمثبتات للمفاصل المعقدة.
تسمح الأحجام المرنة بتقطيع الألواح الكاملة إلى قطع ذات أشكال خاصة وألواح صغيرة وأجزاء مدمجة ذات عالمية قوية.
يتمتع الفولاذ الأساسي بمقاومة جيدة للطقس. بعد إزالة الصدأ أو الطلاء أو المعالجة المضادة للتآكل بالغلفنة بالغمس الساخن، يمكن تطبيقه في الداخل والخارج والبيئات الرطبة لخدمة طويلة الأمد.
نطاق درجة حرارة واسع قابل للتطبيق: تعمل ألواح الفولاذ الكربوني العادية بشكل طبيعي بين -20 درجة مئوية و350 درجة مئوية؛ درجات الصلب الخاصة تلبي ظروف العمل ذات درجات الحرارة المنخفضة أو العالية.
يؤدي الإمداد الكافي بالمواد الخام والمواصفات الكاملة والإنتاج الضخم إلى تقليل تكلفة الوحدة، مما يوفر أداءً عاليًا للتكلفة الشاملة باعتباره الفولاذ العام الأساسي للهياكل الفولاذية.
تظهر الصفائح الرقيقة مقاومة ضعيفة للتأثيرات المحلية والانبعاج. تحمل الألواح السميكة جدًا وزنًا ذاتيًا كبيرًا وتزيد من الحمل الهيكلي الإجمالي.
تكون الألواح العارية عرضة للصدأ في الظروف المكشوفة ويجب أن تكون مجهزة بمعالجة مضادة للتآكل؛ مطلوب تحكم صارم في المعلمات للثني البارد وختم الألواح عالية القوة لتجنب التشقق.
هندسة الهياكل الفولاذية للمباني: ألواح القاعدة الأرضية، وألواح السقف، وألواح الجدران، وألواح المنصات؛ أدوات التقوية، وألواح التقسيم، وألواح الرأس، وألواح التوصيل والألواح الفولاذية المدمجة للأعمدة والعوارض الفولاذية، والمواد الأساسية للحاملة الرئيسية والوصلات المشتركة.
تصنيع المعدات والآلات: أغلفة المعدات، والقواعد، والإطارات، والحراسات، والصوامع، وألواح دعم القوالب، والبطانات المقاومة للتآكل لآلات البناء.
منصات الضميمة والأرصفة: ألواح مربعة لممرات الورش، ودرجات السلالم، وأغطية الخنادق؛ لوحات عادية لحاويات المصانع وحواجز التقسيم.
أوعية الضغط وملحقات الأنابيب: خزانات الضغط الجوي، وخزانات المياه، ورؤوس الأنابيب، ودعامات الأنابيب، وألواح تقوية الأسطوانات للمكونات الحاملة غير عالية الضغط.
الهندسة البلدية والجسور: اللوحات الداعمة للجسور، وألواح حراسة الطرق، والأسوار البلدية، وألواح قاعدة أغطية غرف التفتيش، وألواح تغطية الأنهار، ومكونات مرافق المرور.
الأجهزة والمعالجة غير القياسية: يتم تقطيعها إلى أجزاء إغلاق حافة ذات شكل خاص، وألواح إيقاف المياه، وألواح تقوية وألواح دعم مؤقتة لمختلف قطع الغيار غير القياسية.

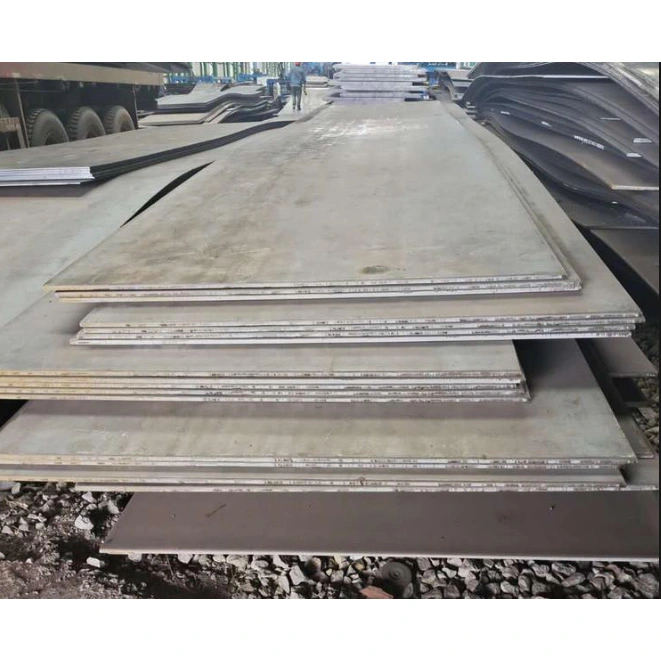

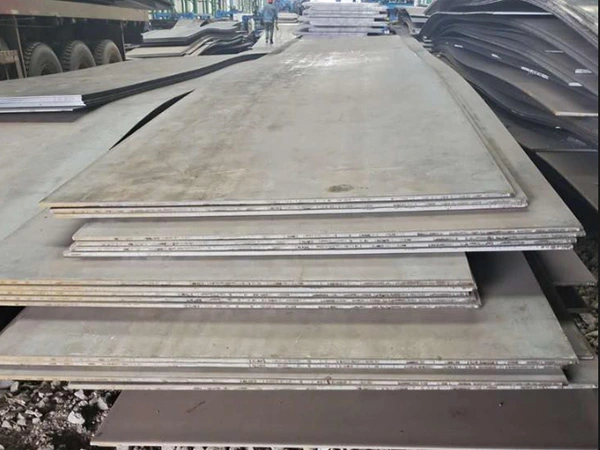

الصفائح السميكة المتوسطة المدرفلة على الساخن: الصفائح السميكة بشكل أساسي للمكونات الفولاذية الثقيلة وقواعد المعدات والجسور وصهاريج التخزين والألواح الحاملة الكبيرة.

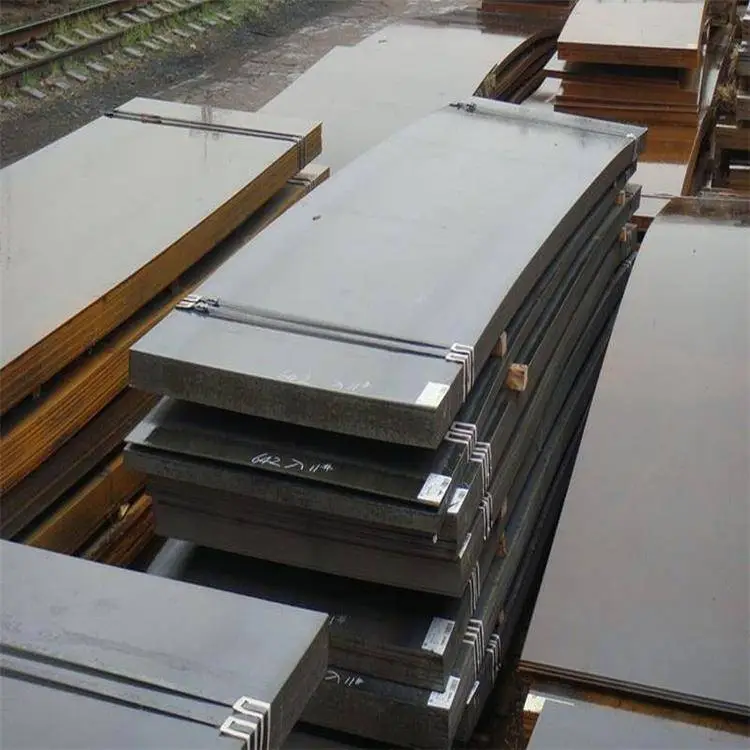

الألواح المقطوعة المدرفلة على الساخن: سماكة عادية ورفيعة ومتوسطة مع أداء عالي التكلفة، وتستخدم على نطاق واسع لعوارض المصانع والأعمدة والمرفقات ذات الاستهلاك الهندسي الأكبر.
صفائح رقيقة ملفوفة على البارد: سطح أملس عالي الدقة للختم الدقيق والألواح الزخرفية والخزائن الكهربائية والأغلفة الخارجية الخفيفة.

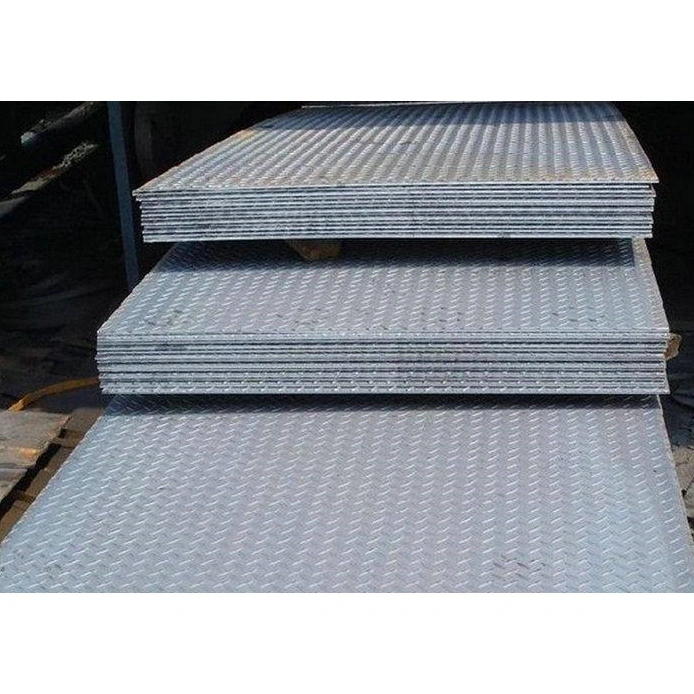

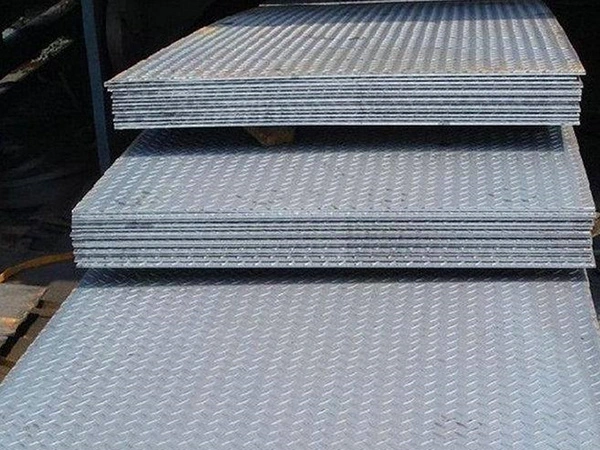

ألواح فولاذية مربعة الشكل: أداء متميز مضاد للانزلاق مخصص لمنصات المشاة ومدرجات السلالم وألواح أرضية المركبات.
إعطاء الأولوية للألواح المدرفلة على الساخن للحمل واللحام وظروف العمل في الهواء الطلق؛
اختر الألواح المدرفلة على البارد وفقًا لمتطلبات المظهر والختم الدقيق وسيناريوهات الديكور الداخلي؛
اعتماد اللوحات المربعة لممرات المشاة والمناطق المانعة للانزلاق.
|
درجة المادة |
قوة الخضوع ReL (MPa) |
قوة الشد Rm (MPa) |
استطالة بعد الكسر |
تأثير الطاقة Akv (درجة الحرارة المحيطة) |
التطبيق الأساسي |
|
س235ب |
≥235 |
375～500 |
≥26% |
≥27J |
الأكثر عالمية للمصانع والعوارض والأعمدة والمرفقات والأجزاء المدمجة والمكونات العامة |
|
س355ب |
≥355 |
470 ~ 630 |
≥21% |
≥34J |
العوارض والأعمدة الفولاذية ذات الأحمال الثقيلة، والجسور، والمعدات الكبيرة، والهياكل الحاملة عالية القوة |
|
س215 |
≥215 |
335 ~ 450 |
≥27% |
— |
لوحات رقيقة، وأجزاء ختم، ومرفقات خفيفة |
|
س195 |
≥195 |
315 ~ 430 |
≥28% |
— |
صفائح رقيقة مدلفنة على البارد، مكونات بسيطة، تجهيزات الأجهزة |
الكثافة: 7.85 جم/سم3
معامل المرونة: 2.06×10⁵ ميجا باسكال
نسبة بواسون: 0.3
الموصلية الحرارية: 45 واط/(م·ك)
تصنيف سمك الصناعة
صفيحة رقيقة: 0.5～3.0 مم (مدرفلة على البارد/مدرفلة على الساخن)
اللوحة المتوسطة: 3.0~14.0 ملم
لوحة سميكة: 14.0 ~ 60.0 ملم
لوحة سميكة للغاية: >60 مم (الهياكل الفولاذية الثقيلة، وقواعد المعدات)
الأحجام الثابتة القياسية
العروض المشتركة: 1000 مم، 1220 مم، 1500 مم، 1800 مم، 2000 مم
الأطوال المشتركة: 2000 مم، 2440 مم، 6000 مم، 12000 مم
التسامح: السُمك ±0.3～±10%؛ الطول والعرض ±5 ملم
الفئات الرئيسية ونطاق السماكة
الصفائح المقطوعة المدرفلة على الساخن: 2.0～12mm، الاستهلاك الأكبر في مشاريع البناء
اللوحة الأصلية المدرفلة على الساخن: 12～60 مم، للأحمال الثقيلة والجسور وصهاريج التخزين
الصفائح الفولاذية المدرفلة على البارد: 0.5～3.0mm، سطح أملس عالي الدقة
لوحة فولاذية مربعة الشكل: 3.0～8.0 مم (نمط عدسي/ماسي مضاد للانزلاق)
خاصية الانحناء البارد: Q235 وQ355 يدعمان الانحناء البارد بمقدار 180 درجة بقطر الشياق ≥ 2 ضعف سمك اللوحة، ولا يوجد تشققات أو انفصال في مواضع الانحناء.
خاصية اللحام: يوفر مكافئ الكربون المنخفض قابلية لحام ممتازة، ويتوافق مع اللحام القوسي اليدوي واللحام المحمي بالغاز دون تسخين مسبق معقد.
الختم والثني: توفر الصفائح المدرفلة على البارد أداءً مثاليًا للختم؛ لا ينصح بالانحناء بزاوية كبيرة للألواح السميكة.
درجة حرارة الخدمة: تتراوح درجة حرارة ألواح الفولاذ الكربوني العامة من -20 درجة مئوية إلى 350 درجة مئوية؛ درجات Q355D/E للمشاريع ذات درجات الحرارة المنخفضة مع الحد الأدنى من المقاومة لدرجة الحرارة المنخفضة للغاية.
يرتفع معامل قسم الانحناء بشكل كبير مع سماكة اللوحة
قوة القص تساوي 0.5 ～ 0.6 مرة من قوة الخضوع
تكون الصفائح الرقيقة عرضة لعدم الاستقرار المحلي تحت الضغط بينما تحافظ الصفائح السميكة على مقاومة ضغط مستقرة
حالة سطح التسليم: مدرفل على الساخن بمقياس الأكسيد، سطح أملس مدرفل على البارد، مخلل، سفع بالرصاص، سفع بالرمل
حلول مضادة للتآكل
الطلاء / الايبوكسي التمهيدي: للبيئات الداخلية العادية
الجلفنة بالغمس الساخن: سماكة طلاء الزنك 60～120μm للخدمة الخارجية على المدى الطويل
السفع بالخردق + الطلاء المضاد للصدأ: عملية قياسية لمشاريع الهياكل الفولاذية
معيار قبول السطح: خالي من الشقوق والطيات والندبات والتقطيع والصدأ الشديد.
✅ سيناريوهات مناسبة تقوية العوارض والأعمدة الفولاذية، وألواح التقسيم، والألواح الفولاذية المدمجة، وألواح القاعدة الأرضية، وقواعد المعدات، وألواح المنصات، ومعالجات السلالم، وألواح الضميمة، والألواح المساعدة للجسر، وخزانات التخزين الجوية، والإطارات الميكانيكية.
❌ السيناريوهات غير المناسبة: الجدران الداخلية لأوعية الضغط العالي، وخطوط الأنابيب ذات درجة الحرارة المرتفعة والضغط العالي، والوسائط شديدة التآكل (يتطلب أوعية خاصة من الفولاذ أو الفولاذ المقاوم للصدأ).
قواعد الاختيار السريع
المصانع العادية والمرفقات والتجهيزات الصغيرة: اللوحة المدرفلة على الساخن Q235B
العوارض الثقيلة والألواح السميكة والجسور: الصفائح المتوسطة والسميكة Q355B
مظهر الديكور والختم، وقذائف مجلس الوزراء: لوحة رقيقة المدرفلة على البارد
الممرات ومنصات التشغيل والسلالم: لوحة مربعة مضادة للانزلاق
مقاسات العرض × الطول القياسية: 1500×6000، 1800×6000، 2000×6000، 1500×12000، 1800×12000، 2000×12000
لوحة رقيقة 2.0 ~ 3.0 مم (الضميمة، حافة الحافة، ربط اللوحة الرقيقة)
|
سمك (مم) |
الوزن لكل متر مربع (كجم/㎡) |
الوزن لكل متر (عرض 1500 مم، كجم/م) |
التطبيقات الرئيسية |
|
2.0 |
15.70 |
23.55 |
لوحة قاعدة فولاذية ملونة، حاجز بسيط، أجزاء تقوية صغيرة |
|
2.5 |
19.63 |
29.44 |
ألواح الضميمة، وألواح تقسيم الإضاءة، وألواح الأبواب والنوافذ المساعدة |
|
3.0 |
23.55 |
35.33 |
لوحة القاعدة الأرضية، ولوحات التوصيل القياسية، والأجزاء الصغيرة المدمجة |
لوحة متوسطة 4.0 ~ 10 مم (أكبر استهلاك هندسي، ومقويات، وألواح مدمجة)
|
سمك (مم) |
الوزن لكل متر مربع (كجم/㎡) |
الوزن لكل متر (عرض 1500 مم، كجم/م) |
التطبيقات الرئيسية |
|
4.0 |
31.40 |
47.10 |
أدوات التقوية العامة، الأجزاء المدمجة القياسية، ألواح الختم الصغيرة |
|
5.0 |
39.25 |
58.88 |
أدوات تقوية العوارض، وألواح توصيل الأعمدة، والألواح المدمجة القياسية |
|
6.0 |
47.10 |
70.65 |
لوحات نهاية العارضة، والأجزاء السميكة المدمجة، وألواح قاعدة المعدات |
|
8.0 |
62.80 |
94.20 |
ألواح التوصيل الثقيلة، ألواح قاعدة العمود، ألواح الختم الكبيرة |
|
10.0 |
78.50 |
117.75 |
ألواح قاعدة الأعمدة السميكة، وألواح دعم المعدات، وألواح التقسيم الثقيلة |
لوحة سميكة 12 ~ 60 مم (الهياكل الفولاذية الثقيلة والجسور وقواعد المعدات)
|
سمك (مم) |
الوزن لكل متر مربع (كجم/㎡) |
سيناريوهات التطبيق |
|
12 |
94.20 |
صفائح قاعدة الأعمدة الثقيلة، الصفائح المساعدة للجسور، قواعد المعدات الكبيرة |
|
14 |
109.90 |
صفائح رأس أوعية الضغط، صفائح تحمل الأحمال الثقيلة |
|
16 |
125.60 |
هيكل فولاذي كبير يحمل لوحات دعم ومكونات الجسر |
|
20 |
157.00 |
ألواح قاعدة سميكة للغاية، ورؤوس كبيرة، وأجسام قاعدة الآلات الثقيلة |
|
25/30/40/50/60 |
196.25 / 235.50 / 314.00 / 392.50 / 471.00 |
معدات ثقيلة للغاية، جسور كبيرة، مكونات هندسية خاصة |
حجم الورقة القياسي: 1000 × 2000، 1220 × 2440، 1500 × 3000 السمك الشائع: 0.5، 0.8، 1.0، 1.2، 1.5، 2.0، 2.5، 3.0 مم الاستخدام الأساسي: أغلفة الخزانات الكهربائية، أجزاء الختم، اللوحات الزخرفية، الأجهزة الدقيقة، الأغلفة الخارجية الخفيفة الميزة: دقة عالية الأبعاد، سطح خالي من الأكسيد، غير مناسب لدرجات الحرارة المرتفعة وظروف العمل الثقيلة.
الحجم القياسي: 1500×6000، 1800×6000 سمك اللوحة الأساسية: 3.0، 4.0، 5.0، 6.0، 8.0 ملم
3.0/4.0 مم: ممرات ورشة العمل، منصات بسيطة، معالجات الدرج
5.0/6.0/8.0 مم: المنصات الثقيلة، وألواح أرضية الشاحنات، والممرات الصناعية
العرض المفضل: 1500 مم (الأكثر شيوعًا، نفايات القطع المنخفضة)، 1800 مم، 2000 مم
الطول المفضل: 6000 مم (الإنشاء العام)، 12000 مم (استخدام اللوحة الكاملة للمكونات الطويلة)
معيار اختيار المواد
المصنع العادي، العلبة، الأجزاء المدمجة، لوحات التوصيل: Q235B
العوارض الثقيلة والألواح السميكة والجسور والهياكل الفولاذية الكبيرة: Q355B
التمييز بين لوحة القطع واللوحة الأصلية
لوحة القطع: 2-12 ملم، منخفضة التكلفة، متوسطة التسطيح، الاختيار الأول للهياكل الفولاذية المدنية والعادية
اللوحة الأصلية: سمك أعلى من 12 مم، هيكل داخلي موحد، أداء ميكانيكي مستقر، إلزامي لمشاريع الأحمال الثقيلة والجسور
الوزن لكل متر مربع (كجم/㎡) = السُمك (مم) × 7.85
الوزن الإجمالي للوحة الواحدة = الطول (م) × العرض (م) × السُمك (مم) × 7.85
التوريد المباشر من مستودع المصنع الأصلي: ورشة قطع الألواح المملوكة ذاتيًا مع المواصفات الكاملة للألواح المتوسطة السميكة المدرفلة على الساخن والمدرفلة على البارد والمربعات المتوفرة في المخزون، ولا توجد علامات وسطاء، وميزة التكلفة الواضحة للمشاريع الهندسية الكبيرة في الخارج.
تسليم سريع ومستقر: يتم تخزين الألواح العادية ذات السُمك والعرض بالكامل على مدار العام، مما يدعم تسليم الدُفعات والقطع العاجل للألواح المدمجة وأدوات التقوية ذات الشكل الخاص لتلبية جداول البناء الضيقة.
إمكانية تتبع فحص جودة العملية الكاملة: إعادة الفحص الميكانيكي للمواد الخام قبل التخزين، وأخذ العينات أثناء الدرفلة والفحص البصري الكامل للحجم والمظهر النهائي. يتم إرفاق كل دفعة بشهادة المواد الكاملة، وتقارير اختبار الشد والصدمات، ودعم فحص العينات في الموقع من قبل طرف ثالث من أجل قبول المشروع الخارجي بسلاسة.
خدمة المعالجة الداعمة الشاملة: القطع باستخدام الحاسب الآلي، والثني، واللكم، وقطع الأخدود، والغلفنة بالغمس الساخن، والتصنيع المسبق المضاد للتآكل، المتوافق مع عوارض H، وعوارض I، والقنوات، ومسامير عالية القوة لتغليف الصادرات المتكاملة.
التعبئة القياسية للتصدير: ألواح فولاذية مغطاة بغشاء ومجمعة بشرائط فولاذية، معززة بألواح خشبية لمنع الرطوبة والصدأ، وشهادات كاملة باللغة الصينية والإنجليزية وتقارير المواد للتخليص الجمركي وقبول الموقع.
س: هل يجب أن نختار لوحات Q235B أو Q355B لمرفقات المصنع الداخلية؟
ج: Q235B فعال من حيث التكلفة لحاويات الإضاءة والأجزاء الصغيرة المدمجة؛ ألواح Q355B متوسطة السُمك عالية القوة للألواح الطرفية ذات العوارض الثقيلة وقواعد المعدات ومكونات الجسر الحاملة.
س: ما هي المعالجة المضادة للتآكل التي توفر عمر خدمة أطول للألواح المستخدمة في مشاريع الهواء الطلق الساحلية؟
ج: يتم إعطاء الأولوية لجلفنة اللوحة الكاملة بالغمس الساخن لبيئات رش الملح الخارجية طويلة المدى؛ السفع الرملي بالإضافة إلى طبقتين من مادة الإيبوكسي التمهيدي المضادة للصدأ للظروف الرطبة الداخلية قصيرة المدى.
س: كيف يمكن التمييز بين الألواح المقطوعة والألواح الأصلية، أيهما تختار للمشاريع ذات الأحمال الثقيلة؟
ج: الصفائح الرقيقة والمتوسطة مقاس 2-12 مم عبارة عن صفائح مقطوعة بسعر أقل؛ الألواح التي يزيد حجمها عن 12 مم هي ألواح أصلية ملفوفة ذات هيكل معدني داخلي موحد وأداء مستقر، وهي إلزامية للجسور وقواعد المعدات الثقيلة.
س: هل يعتبر سُمك النمط المربع المرتفع بمثابة سُمك حسابي للحمل؟
ج: يتم اعتماد سمك لوحة القاعدة فقط لحساب التصميم الهيكلي، ويتم استبعاد النتوءات المضادة للانزلاق من سمك تحمل القوة، واختيار الألواح حسب سمك القاعدة وفقًا لمتطلبات الحمل.
س: هل يمكن استخدام الألواح المدرفلة على البارد لقواعد حمل المعدات؟
ج: غير مستحسن. تتميز الألواح المدرفلة على البارد بسماكة رقيقة ومقاومة ضعيفة لدرجات الحرارة العالية. يتم اعتماد الألواح المتوسطة السُمك المدرفلة على الساخن بشكل موحد لقواعد الأحمال الثقيلة والمكونات الملحومة الحاملة للقوة.
