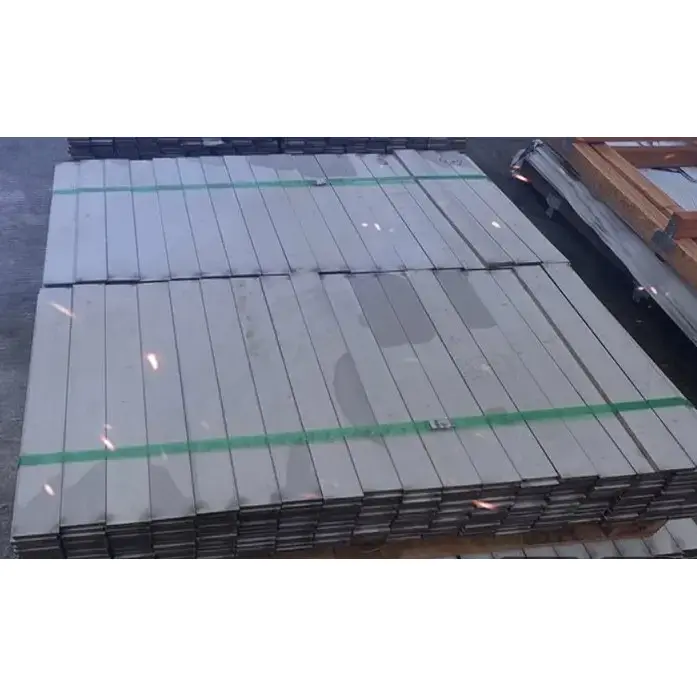

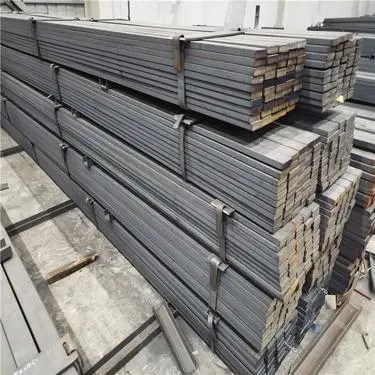

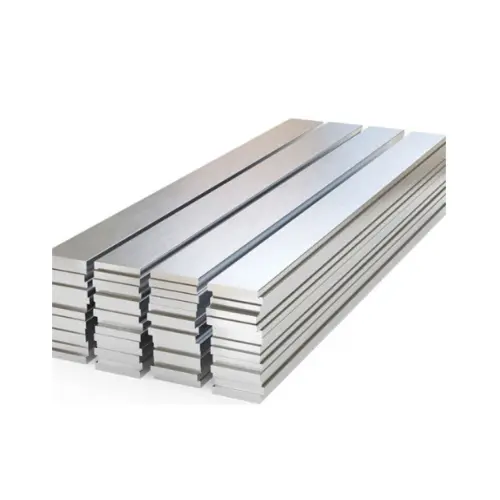

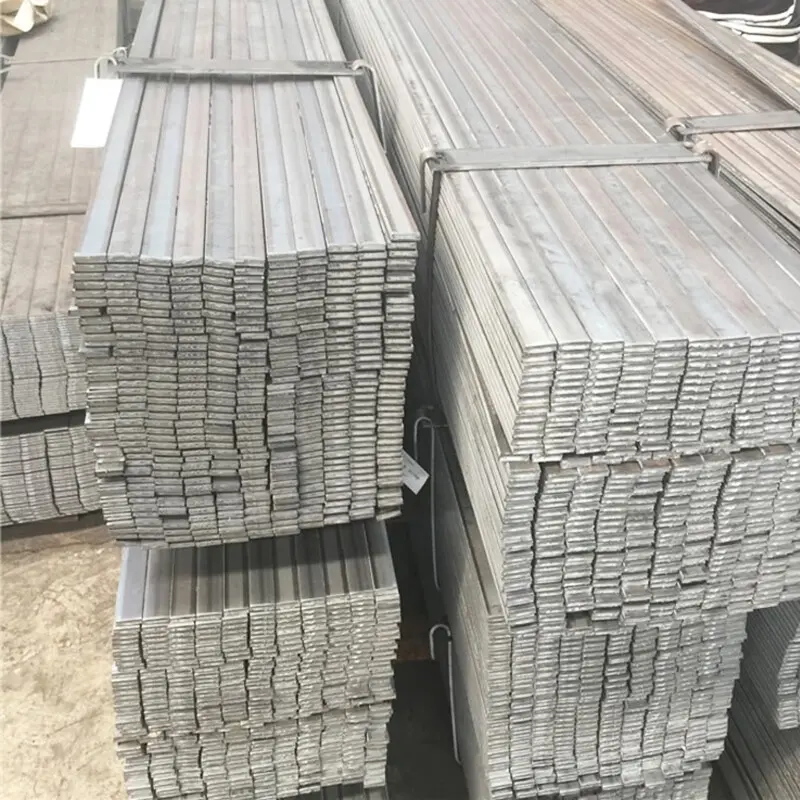

تتميز القضبان الفولاذية المسطحة المدرفلة على الساخن المخصصة للبناء بمقطع عرضي مستطيل بحواف مستديرة. إنها تتوافق مع معيار GB/T 704-2016 وهي مصنوعة بشكل أساسي من الفولاذ Q235B أو Q355B. تتراوح المواصفات من 12 إلى 300 ملم عرضًا و3 إلى 60 ملم سمكًا، بأطوال قياسية تبلغ 6 أمتار أو 9 أمتار أو 12 مترًا.
1. المقطع العرضي عبارة عن مستطيل طويل ومسطح حيث يتجاوز العرض السمك بشكل ملحوظ. إنه يوفر مقاومة معتدلة للانحناء والصلابة الجانبية مع محور حمل واضح، مما يجعله مثاليًا للتطبيقات التي تتضمن أحمالًا أحادية الاتجاه، وروابط الشد، والتثبيت.
2. عادة ما تكون مصنوعة من الفولاذ الهيكلي الكربوني، وتكون المادة موحدة وقوية. إنه يعمل بثبات تحت الأحمال الديناميكية الثابتة والثانوية ومقاوم للكسر الهش.
3. إنه يتميز بوزن ذاتي منخفض مقارنة بمقطعه العرضي وكفاءة استخدام المواد العالية. عند استخدامها كموصلات أو روابط شد، فإنها تقلل بشكل فعال الحمل الهيكلي الإجمالي.
1. الأسطح المسطحة والحواف الموحدة تضمن ملاءمة ممتازة، مما يسمح بالتركيب المسطح ضد المكونات الهيكلية. إنها مناسبة لتطبيقات مثل المشابك، وربط الحواف، والتعزيز، وروابط التوتر.
2. شكلها النحيف وشكلها البسيط يسمحان بترتيب مرن، مما يجعلها قابلة للتكيف مع المناطق غير المنتظمة ومساحات البناء الضيقة.
3. مجموعة واسعة من المواصفات المعيارية - التي تقدم مجموعات مختلفة من العرض والسمك - تسمح بالتخصيص في الموقع وتضمن تنوعًا عاليًا.
1. إنه يعرض أداءً ممتازًا في كل من المعالجة الساخنة والباردة. يمكن قطعها وحفرها وثنيها ولفها ولحامها وختمها بسهولة دون الحاجة إلى آلات معقدة. 2. طرق توصيل متنوعة: يتم ربطها بشكل أساسي عن طريق اللحام اللفة أو اللحام التناكبي، ولكن يمكن أيضًا تثبيتها بمسامير أو برشامات؛ تصنيع المفاصل بسيط.
3. يمكن قطع الأطوال حسب الحاجة مع الحد الأدنى من هدر المواد. تعتبر معالجة الأجزاء الصغيرة أو غير المنتظمة أمرًا مريحًا.
1. السطح المدرفل على الساخن يحتفظ بقشور الطحن؛ يمكن تطبيق معالجات مثل الجلفنة بالغمس الساخن، أو الجلفنة الباردة، أو الطلاء، أو السواد. بمجرد معالجته لمقاومة التآكل، فهو مناسب للبيئات الداخلية والخارجية والرطبة أو المكشوفة.
2. تظل الخواص الميكانيكية مستقرة ضمن نطاق درجة الحرارة القياسي الذي يتراوح بين **-20 درجة مئوية إلى 250 درجة مئوية**، دون أي تدهور كبير في الأداء.
1. تؤدي عمليات الإنتاج البسيطة والتصنيع واسع النطاق إلى انخفاض الأسعار وتوافر المخزون الوفير، مما يجعلها هيكلًا أساسيًا فعالاً من حيث التكلفة.
2. يتم تصنيفها إلى الفولاذ المسطح المدرفل على الساخن والفولاذ المسطح المسحوب على البارد:
1. النوع المدلفن على الساخن: يتميز بوجود قشور مطحنة على السطح؛ دقة الأبعاد المعتدلة. مناسبة للتطبيقات الهندسية العامة.
2. النوع المسحوب على البارد: دقة عالية الأبعاد وسطح أملس. مناسبة للتجميع الدقيق والمكونات الميكانيكية.
1. مقاومة ضعيفة للالتواء الجانبي والانقلاب. غير مناسبة للاستخدام كعوارض أو أعمدة أساسية حاملة بمفردها؛ تستخدم عادة كمكونات مساعدة.
2. تتميز المقاطع الفولاذية المسطحة الرقيقة بمقاومة ضعيفة للتأثيرات الموضعية وتكون عرضة للانحناء أو التشوه تحت الأحمال الزائدة.
3. عرضة للصدأ السريع إذا تركت مكشوفة في الخارج لفترات طويلة دون حماية من التآكل.
1. توصيل مكونات الهياكل الفولاذية
يمكن أن تكون القضبان الفولاذية المسطحة المدرفلة على الساخن بمثابة قضبان ربط، وألواح تقوية، وألواح توصيل، وأدوات تقوية بين العوارض الفولاذية، والأعمدة، والعوارض H، والمقاطع المجوفة المربعة/المستطيلة. إنها تعزز الاستقرار الهيكلي العام وهي مواد مساعدة شائعة لمفاصل الهيكل الفولاذي.
2. الأجزاء والمكونات المضمنة
تستخدم لتصنيع الألواح الفولاذية المسطحة المدمجة، وعناصر الربط المدمجة، وشرائط التأريض؛ يتم تطبيقه على نطاق واسع في مشاريع المكونات المدمجة لبناء الأساسات والجدران والأسقف.
3. أنظمة الضميمة وتشذيب الحواف
تستخدم لتقليم الحواف والالتفاف حول الألواح الفولاذية المطلية بالألوان والجدران والأسقف وفتحات الأبواب/النوافذ؛ تستخدم أيضًا لشرائط الضغط، وأطر إغلاق الحواف، وشرائط غطاء وصلة اللوحة، ومكونات الختم/حجب الماء. 4. ملحقات الأنابيب والمعدات
مشابك الأنابيب، ومشابك القنوات، وأشرطة الدعامات، وأشرطة تثبيت المعدات، وشرائط تثبيت الخطوط؛ تستخدم للتأمين المنظم للأنابيب والكابلات.
5. التأريض للحماية من الصواعق والطاقة
قضبان التأريض المسطحة، والموصلات السفلية للحماية من الصواعق، وشرائط الربط متساوية الجهد للمباني والمصانع وغرف توزيع الطاقة والمعدات المتخصصة؛ المواد المتوافقة مع معايير صناعة الطاقة.
6. الدرابزين والدرابزين والممرات/السلالم
حواف حافة مداس الدرج، وشرائط تقوية الدرابزين، وقضبان عرضية بسيطة للدرابزين، وشرائط منصة مضادة للانزلاق.
7. المعالجة الميكانيكية والأجهزة
الأجزاء المختومة، وإطارات المعدات الصغيرة، وملحقات الأدوات، ومكونات الأجهزة، وقطع غيار الآلات الزراعية، والقطع/المعالجة المخصصة للأجزاء الصغيرة غير القياسية.
8. المرافق المؤقتة للبلديات ومواقع البناء
تعزيزات الكنز، وروابط السقالات، وإطارات الدعم المؤقتة، وأطر قاعدة الإشارة.
1. هندسة الهياكل الفولاذية: المواد المساعدة للمنشآت الصناعية والمباني الجاهزة والأسقف الفولاذية وأنظمة تكسية الجدران.
2. مراقبة وتقييم المباني (الميكانيكية والكهربائية): أسس الحماية من الصواعق الكهربائية، ودعامات أنابيب السباكة/التدفئة والتهوية وتكييف الهواء، وأنظمة تثبيت القنوات.
3. هندسة الطاقة: التوصيلات الأرضية والموصلة للمحطات الفرعية وغرف التوزيع ومرافق الطاقة الخارجية.
4. البلدية والنقل: لوحات الطرق، وحواجز الحماية، ومظلات الحافلات، ومكونات المناظر الطبيعية البلدية.
5. تصنيع الآلات: المعدات ذات الأغراض العامة، وآلات البناء، والآلات الزراعية، ومعالجة مكونات الأجهزة.
6. بناء السفن والجدران الستارية: تقوية مكونات السفينة، وتشطيب حافة الحائط الساتر المعماري، والإطارات الفرعية للأبواب/النوافذ.
· الفولاذ المسطح المدلفن على الساخن: فعال من حيث التكلفة مع توفر مخزون كبير؛ مناسبة للاستخدام الهندسي العام، وبشكل أساسي للروابط الهيكلية، والأجزاء المدمجة، والتأريض، وتشطيب حواف الكسوة.
· الفولاذ المسطح المسحوب على البارد: يتميز بأبعاد دقيقة وسطح أملس ونظيف؛ مناسبة للآلات الدقيقة، والمكونات التي تتطلب جودة جمالية عالية، وتجميعًا دقيقًا.
· الفولاذ المسطح المجلفن بالغمس الساخن: مقاوم للتآكل والصدأ. يُفضل استخدامه في البيئات الخارجية أو المكشوفة أو الرطبة ومشاريع التأريض للحماية من الصواعق. معلمات الأداء الرئيسية
المعايير: GB/T 704-2016 "الفولاذ المسطح المدلفن على الساخن"، GB/T 34374-2017 "الفولاذ المسطح المسحوب على البارد"
|
درجة المادة |
قوة الخضوع ReL (MPa) |
قوة الشد Rm (MPa) |
استطالة بعد الكسر |
سيناريوهات التطبيق |
|
س235ب |
≥235 |
375～500 |
≥24% |
الاستخدام الهندسي العام، وأعضاء الربط، وتقليم الحواف، والأجزاء المدمجة العادية، ولوحات التأريض |
|
س355ب |
≥355 |
470 ~ 630 |
≥21% |
التعزيزات شديدة التحمل، وألواح التوصيل الحاملة، وتجهيزات المعدات الميكانيكية |
المعلمات الفيزيائية العامة
· الكثافة: 7.85 جرام/سم3
· معامل المرونة: 2.06 × 10⁵ ميجا باسكال
· درجة حرارة التشغيل: -20 درجة مئوية إلى 250 درجة مئوية
1. طريقة التعيين
العرض × السُمك (مم)؛ أمثلة: 50×5، 80×6
2. نطاقات الحجم الرئيسية
· العرض: 12-300 ملم
· السماكة: 3-60 ملم
· الأطوال القياسية: 6 م، 9 م، 12 م؛ قطع لطول متاح عند الطلب
3. التفاوتات الأبعاد
· الفولاذ المسطح المدرفل على الساخن: العرض ±1.0 مم، السمك ±0.5 مم
· الفولاذ المسطح المسحوب على البارد: دقة أعلى؛ تسامح العرض / السُمك ≥ ± 0.3 مم
4. صيغة الوزن النظري
العرض (كجم/م) = العرض (مم) × السماكة (مم) × 0.00785
5. المواصفات المشتركة والوزن لكل متر
|
الحجم (العرض × السُمك، مم) |
الوزن النظري (كجم/م) |
التطبيقات الرئيسية |
|
20×3 |
0.471 |
حواف صغيرة، وقوالب النوافذ والأبواب، وقضبان ربط بسيطة |
|
25×3 |
0.589 |
صب الديكور، وأجزاء تثبيت خطوط الأنابيب |
|
30×3 |
0.707 |
تقليم الحواف العامة، وقولبة السقف، وأجزاء التعزيز الصغيرة |
|
30×4 |
0.942 |
قضبان ربط الحائط، ومشابك الأنابيب الصغيرة |
|
40×4 |
1.256 |
فولاذ التأريض المسطح العادي، وألواح التوصيل العادية |
|
40×5 |
1.570 |
شرائط التأريض القياسية، ومشابك الأنابيب، وقوالب العلبة |
|
50×5 |
1.963 |
الصلب التأريض المسطح الرئيسي، وشرائط التعادل الهيكل الصلب |
|
50×6 |
2.355 |
قضبان ربط للخدمة الشاقة، وشرائط تقوية المعدات |
|
60×6 |
2.826 |
مشابك أنابيب كبيرة، وشرائط تقوية للعوارض والأعمدة |
|
80×6 |
3.768 |
لوحات توصيل ثقيلة، وأجزاء تقوية موسعة |
|
80×8 |
5.024 |
شرائح حاملة سميكة، وألواح مساعدة لقواعد المعدات |
|
100×8 |
6.280 |
مكونات موسعة للحمل الثقيل، وتركيبات دائرية كبيرة |
1. مقطع عرضي مسطح وممدود. يوفر مقاومة جيدة للانحناء أحادي الاتجاه ولكن صلابة جانبية منخفضة. مناسبة لتطبيقات الانحناء والشد والربط والتثبيت داخل الطائرة؛ غير مناسب لتحمل عزم الدوران العالي أو الأحمال الجانبية بشكل مستقل.
2. تركيبة مادة موحدة بدون نقاط تركيز إجهاد كبيرة؛ يُظهر خصائص ممتازة في الانحناء والختم على البارد.
3. أداء القص المستقر. مناسبة للاستخدام كموصلات للحضن، ومحطات للماء، وقضبان ربط.
|
فئة |
عملية التشكيل |
الدقة وحالة السطح |
الأداء الأساسي |
سيناريوهات التطبيق |
|
الصلب المسطح المدلفن على الساخن |
المتداول الساخن |
مقياس الأكسيد على السطح، دقة الأبعاد العادية |
صلابة جيدة، قابلية لحام ممتازة، أداء عالي التكلفة |
قضبان ربط الهيكل الفولاذي، الأجزاء المدمجة، حواف الحواف، قضبان التأريض العامة، الاستخدام العام لموقع البناء |
|
الصلب المسطح المسحوب على البارد |
رسم بارد دقيق |
سطح أملس ومشرق وأبعاد دقيقة |
استقامة عالية، وتسامح محكم، ومظهر جيد |
تجهيزات الآلات الدقيقة، والمكونات الزخرفية، وأجزاء التجميع عالية الدقة |
|
الصلب المسطح المجلفن بالغمس الساخن |
الدرفلة على الساخن / الرسم على البارد + الجلفنة بالغمس الساخن |
طلاء زنك موحد، خاصية مقاومة للصدأ |
مقاومة ممتازة للتآكل والطقس، موصلية كهربائية مستقرة |
التأريض الخارجي، الأجزاء الهيكلية في الهواء الطلق، البيئات الرطبة، مشاريع هندسة الطاقة |
1. أداء الثني البارد: قادر على الانحناء البارد بمقدار 180 درجة في درجة حرارة الغرفة دون التشقق أو التصفيح عند الانحناء؛ مناسبة للثني والتشكيل في الموقع.
2. أداء اللحام: بسبب المحتوى المنخفض من الكربون، فإن هذه القضبان الفولاذية المسطحة المدلفنة على الساخن مناسبة للحام القوسي واللحام المحمي بالغاز. أنها تنتج لحامات قوية مقاومة للتشقق.
3. الختم/اللكم: سهل التثقيب والقطع؛ صعوبة معالجة منخفضة؛ مناسبة للإنتاج الضخم للأجزاء الصغيرة غير المنتظمة.
4. الموصلية الكهربائية: يوفر الفولاذ الكربوني النقي توصيلًا كهربائيًا جيدًا وهو مادة قياسية للحماية من الصواعق ومشاريع التأريض.
1. الحالة الأساسية: تشطيب "أسود" مدرفل على الساخن (مقياس مطحنة)؛ عرضة للصدأ. العلاج المضاد للتآكل إلزامي للاستخدام الخارجي.
2. العمليات المشتركة لمكافحة التآكل والمواصفات المرجعية
o الجلفنة بالغمس الساخن: متوسط سمك طلاء الزنك ≥65μm؛ عمر الخدمة الخارجي 12-18 سنة.
o الجلفنة على البارد / الطلاء: طلاء الزنك / سمك طبقة الطلاء 20-40 ميكرومتر؛ في المقام الأول للبيئات الداخلية أو الجافة.
o السواد / التخميل: منع الصدأ فقط (بدون تشطيب زخرفي)؛ تستخدم للمكونات الميكانيكية الداخلية.
1. الأساسي: اللحام اللفة واللحام التناكبي (قياسي للهياكل الفولاذية ومشاريع التأريض).
2. الثانوية: الاغلاق، التثبيت، مشبك / المشبك الربط.
مناسب
تقوية/تعزيز الهيكل الفولاذي، شرائط تزيين حافة السقف/الجدار، الأجزاء المدمجة، الحماية من الصواعق/التأريض، مشابك/أقواس الأنابيب، حواف درابزين الدرج، حواجز حماية بسيطة، أجزاء الأجهزة الميكانيكية الصغيرة.
غير مناسب
العوارض أو الأعمدة الحاملة الأولية المستقلة، والمكونات الخاضعة لتأثيرات متناوبة عالية التردد، والمكونات الحاملة للضغط العالي.
| عرض (مم) |
سمك (مم) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| الوزن النظري (كجم/م) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
