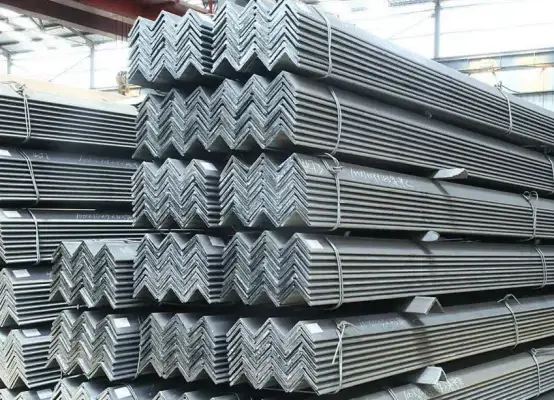

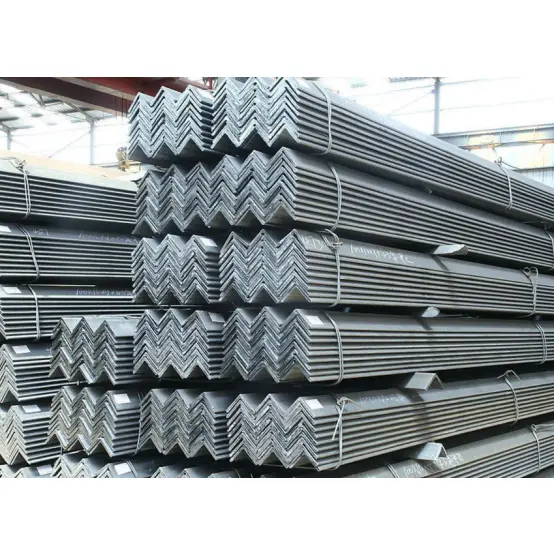

قضبان زاوية الصلب الهيكلي المجلفن

تتميز قضبان الزاوية الفولاذية الهيكلية المجلفنة بخفة الوزن وفعالة من حيث التكلفة وسهلة المعالجة والتركيب. بفضل مقاطعها العرضية المدمجة والمتعددة الاستخدامات، يتم استخدامها بشكل متكرر للتوصيلات الهيكلية، والتدعيم، وتعزيز المدادة، والسور، والدعامات، والأجزاء المدمجة، والمكونات المساعدة المختلفة. يتم استخدامها على نطاق واسع في المنشآت الصناعية، والمشاريع البلدية، والمنشآت الكهروميكانيكية، والتخزين، وهي مادة مساعدة كبيرة الحجم في البناء الفولاذي.

خصائص قضبان الزاوية

I. الخصائص الميكانيكية والمستعرضة

1. المقطع العرضي على شكل حرف L؛ هيكل خفيف الوزن. إنها تتحمل في المقام الأول القوى المحورية وقوى القص وعزوم الانحناء المحلية. ونظرًا للصلابة الإجمالية المنخفضة نسبيًا، فهي غير مناسبة للاستخدام كمكونات أساسية حاملة للحمل مثل العوارض الرئيسية أو الأعمدة.

2. إن البناء ذو ​​القطعة الواحدة المدرفلة على الساخن يؤدي إلى انخفاض الضغط المتبقي وخصائص المواد الموحدة، مما يجعلها مقاومة للتشقق أو التشوه تحت الحمل.

3. توفر زوايا الأرجل المتساوية توزيعًا متماثلًا للحمل، بينما تسمح زوايا الأرجل غير المتساوية بالاختيار المرن بناءً على اتجاه القوة، واستيعاب وصلات التثبيت المختلفة.

ثانيا. الخصائص الاقتصادية والمشتريات

1. مجموعة واسعة من المواصفات والنماذج. مخزون وافر من السوق وقنوات شراء متنوعة؛ السعر المنخفض والتكلفة الإجمالية المنخفضة.

2. خفيف الوزن، مما يقلل بشكل كبير من الحمل الهيكلي الإجمالي وتكاليف الأساس.

ثالثا. خصائص المعالجة والبناء

1. إن القطع، التثقيب، الثني، اللحام، والربط تكون واضحة ومباشرة، مما يسمح بالمعالجة الثانوية المرنة في الموقع.

2. الحجم الصغير يجعل التعامل والرفع سهلاً. تضمن طرق التجميع متعددة الاستخدامات (اللحام أو التثبيت) كفاءة بناء عالية.

3. الربط المرن وخيارات الجمع. يمكن أن يؤدي استخدام قضبان متعددة معًا إلى تعزيز قدرة التحمل والاستقرار بشكل عام.

رابعا. خصائص الاستخدام والتوافق

1. يتم تسليمها في حالة "سوداء" (مقياس الطحن) المدلفنة على الساخن؛ متوافق مع العلاجات المضادة للتآكل مثل إزالة الصدأ، والطلاء، والجلفنة بالغمس الساخن؛ مناسبة للاستخدام في البيئات الداخلية والخارجية القياسية. 2. تنوعا للغاية. مناسبة لتصنيع المكونات المساعدة المختلفة مثل الموصلات والدعامات وأطر العلبة والسور والأجزاء المدمجة.

خامسا: القيود

نظرًا لشكلها المقطعي العرضي، فهي تتمتع بمقاومة محدودة للانحناء والإزاحة الجانبية. إنها تعمل في المقام الأول كمكونات مساعدة للحمل أو التوصيل أو التعزيز ولا يمكنها دعم الأحمال الكبيرة في التطبيقات طويلة المدى أو التطبيقات الثقيلة.

الاستخدامات ونطاق التطبيق

I. الاستخدامات الأولية

1. توصيل وتقوية المفاصل: تعمل قضبان الزاوية الفولاذية الهيكلية المجلفنة بمثابة لوحات توصيل، ومقويات، ومكونات لصق بين أعضاء الفولاذ الأولية والثانوية (مثل العوارض والأعمدة)، مما يعزز سلامة المفاصل.

2. دعامات وأقواس مختلفة: تصنيع دعامات الأنابيب، وأقواس علبة الكابلات، وقواعد المعدات، ودعامات ممرات المرافق، ودعامات السقف.

3. العبوات والأطر: مدادات الجدران/السقف للمنشآت الصناعية، وهياكل الكسوة الفولاذية الملونة، وتأطير جدران التقسيم، وإطارات الأبواب/النوافذ.

4. الدرابزين والدرابزين والسلالم: سياج محيط المصنع، ودرابزين الدرج، ودرابزين الممشى، ومرفقات المنصة، والمكونات الرئيسية لسلالم الوصول.

5. الأجزاء والمثبتات المدمجة: أجزاء البناء المدمجة، وموصلات لوحة القاعدة، وروابط الجدار.

6. الهياكل خفيفة الوزن والمرافق المؤقتة: السقائف البسيطة، واكتناز مواقع البناء، والدعامات المؤقتة، ومكونات السقالات.

7. تقوية الهيكل الفولاذي: توفير التقوية والربط والدعم الجانبي للعوارض H، وفولاذ القنوات، والعوارض I، والأعضاء الهيكلية الأخرى.

ثانيا. نطاق التطبيق

1. المباني الصناعية: الأنظمة المساندة وهياكل التسييج والمواد المساعدة لمنصات المعدات في المصانع والمستودعات والورش.

2. الهندسة البلدية: حواجز الطرق، وحواجز الموقع، وأطر اللوحات الإعلانية، ودعم خطوط المرافق البلدية، والممرات الصغيرة.

3. المراقبة والتقييم والتدفئة والتهوية وتكييف الهواء: دعامات وشماعات متخصصة لقنوات الهواء وأنابيب المياه والكابلات في محطات الطاقة والمرافق الكيميائية والمباني التجارية.

4. المباني الجاهزة والمدنية: الأطر المساعدة للهياكل الفولاذية متعددة الطوابق والمباني النموذجية والوحدات السكنية البسيطة.

5. التخزين والخدمات اللوجستية: رفوف خفيفة الوزن، ورفوف تقسيم التخزين، وهياكل الحماية لساحات التخزين. 6. مجالات أخرى: الهياكل المساعدة لآلات البناء والمواد المساعدة البحرية وإطارات الآلات الزراعية والأعضاء المساعدة لأبراج نقل الطاقة.

معلمات الأداء الرئيسية

المعيار: GB/T 706-2016 (قضبان زاوية فولاذية مجلفنة)؛ مقسمة إلى زوايا متساوية الساق وغير متساوية الساق.

I. المواد المشتركة والخصائص الميكانيكية

معامل المرونة: 2.06 × 10⁵ ميجا باسكال؛ طاقة التأثير في درجة حرارة الغرفة ≥ 27 J.

ثانيا. التصنيف والتعيين والمواصفات السائدة

1. التصنيف والتعيين

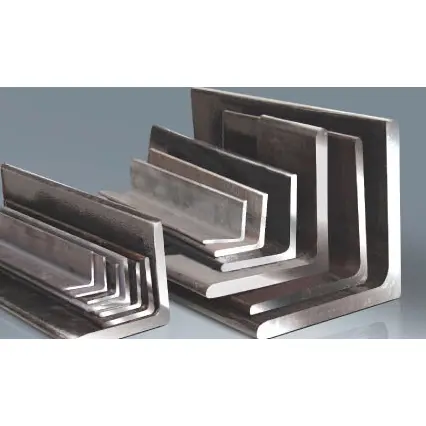

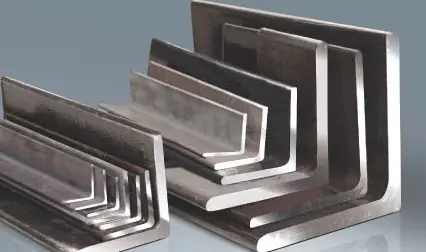

· زاوية الساق المتساوية: عرض الساق متساوي؛ التعيين: عرض الساق × سمك الساق (على سبيل المثال، ∠50×5).

· زاوية الساق غير المتساوية: عرض الساق يختلف؛ التعيين: عرض الساق الطويلة × عرض الساق القصيرة × سمك الساق (على سبيل المثال، ∠63×40×5).

2. الزوايا المشتركة المتساوية الأرجل (الدعامة الأساسية في الهندسة)

· ∠25×3، ∠30×3، ∠40×4

· ∠50×4، ∠50×5

· ∠63×5، ∠70×6

· ∠80×6، ∠90×8، ∠100×10

3. زوايا الساق غير المتساوية الشائعة

∠56×36×4، ∠63×40×5، ∠70×45×5، ∠80×50×6

ثالثا. الأبعاد ومعلمات الطول

1. الأطوال الثابتة القياسية: 6 م، 9 م، 12 م؛ القطع المخصص متاح؛ تحمل الطول ±5 مم.

2. تفاوتات الشكل: الانحناء ≥ 2 مم لكل متر؛ الانحناء الإجمالي ≥ 0.2% من الطول الإجمالي؛ لا التواء كبير.

رابعا. الخصائص الهيكلية

1. قسم مفتوح على شكل حرف L؛ صلابة الالتواء والانحناء منخفضة. مناسبة لمقاومة القوى المحورية وقوى القص وعزوم الانحناء المحلية.

2. تتميز زوايا الأرجل المتساوية بالتحميل المتماثل وغالبًا ما تستخدم في الدعامات ثنائية الاتجاه أو الدعامات المتماثلة؛ زوايا الساق غير المتساوية مناسبة لمفاصل التحميل أحادية الاتجاه.

3. قدرة تحمل العضو الواحد محدودة؛ يمكن أن يؤدي الجمع بين الأعضاء أو تجميعهم إلى تعزيز الصلابة الشاملة.

V. خصائص السطح والمعالجة

1. حالة التسليم: طلاء أسود مدرفل على الساخن (مع مقياس مطحنة).

2. قابلية التشغيل: سهلة القطع والحفر واللحام والثني. مريحة للتصنيع في الموقع.

3. حماية السطح: متوافق مع إزالة الصدأ والطلاء، أو الجلفنة بالغمس الساخن، أو طلاء المسحوق؛ مناسبة لكل من البيئات الداخلية والخارجية.

سادسا. معلمات بيئة التشغيل

1. نطاق درجة الحرارة المطبق: [الحد الأدنى] درجة مئوية إلى [الحد الأقصى] درجة مئوية

2. مقاومة التآكل: المواد الأساسية تفتقر إلى مقاومة التآكل المتأصلة. حماية السطح إلزامية للبيئات الخارجية أو المسببة للتآكل.

3. طرق التوصيل: متوافقة مع اللحام، أو البراغي القياسية، أو البراغي المجلفنة.

جدول المواصفات لقضبان زاوية الفولاذ الإنشائي المجلفن
