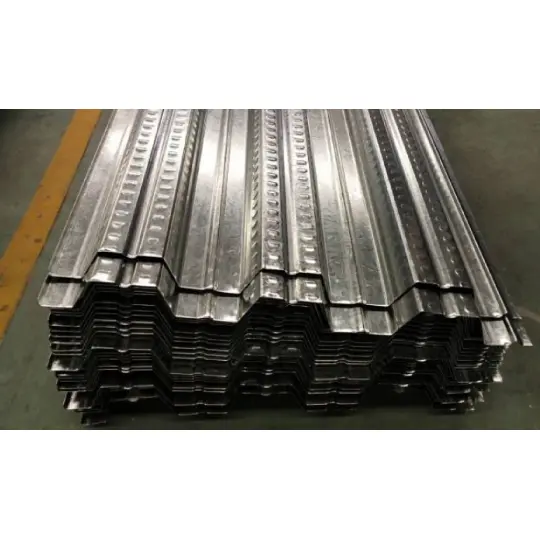

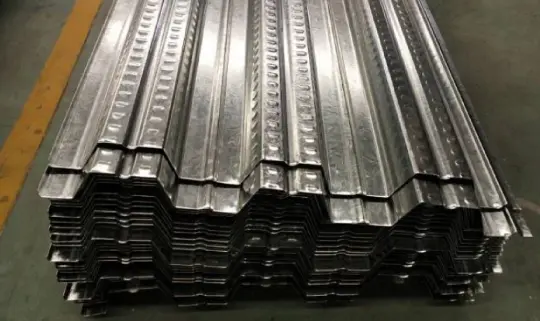

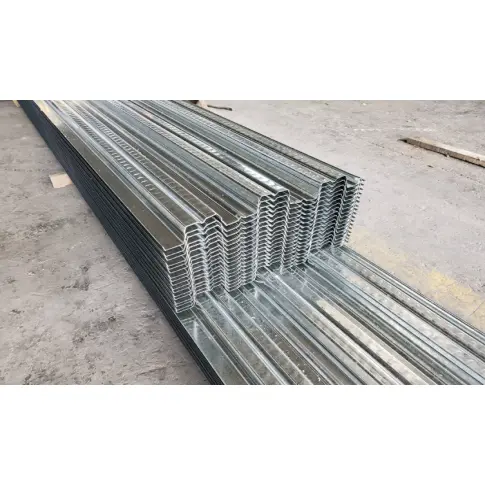

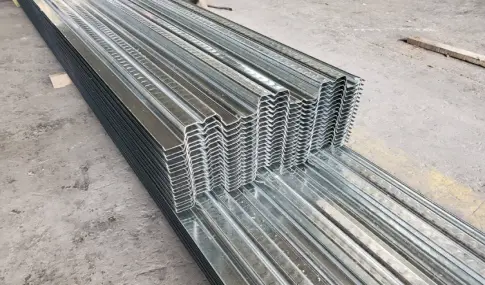

تقوم شركة HAISHENG بتصنيع ألواح التزيين الفولاذية المفتوحة للأرضيات باستخدام 12 خط تشكيل آلي بالكامل للدلفنة على البارد. مصنوعة من شريط فولاذي مجلفن بالغمس على الساخن، وتخدم الألواح الوظيفة المزدوجة المتمثلة في صب الخرسانة الدائمة وتعزيز قوة الشد لألواح الأرضية. نحن نقدم إمدادات متكاملة من ست فئات من ملحقات البناء، مما يؤدي بشكل فعال إلى حل أربع نقاط ألم شائعة: المشتريات المجزأة، وعدم تطابق المواصفات، وتسرب الخرسانة في الموقع، واللحام المعيب. نرحب باستفساراتكم وأوامركم.
GB/T12755 (تفاوتات التصنيع لألواح الفولاذ المقطعية)؛ GB/T13912 (اختبار طلاء الزنك المعدني)
GB50018 (كود تصميم الهياكل الفولاذية)؛ GB50205 (رمز قبول جودة بناء الهياكل الفولاذية)
GB/T2518 (صفائح وأشرطة فولاذية مطلية بالزنك وسبائك الزنك بالغمس الساخن المستمر)
|
درجة الصلب |
قوة العائد |
قوة الشد |
نطاق التطبيق في الموقع |
|
DX51D+Z |
235 ميجا باسكال ± 20 |
330 ~ 450 ميجا باسكال |
مباني المكاتب الداخلية غير القابلة للتآكل، والميزانين، والمستودعات ذات الأحمال الخفيفة، ولا تحتاج إلى تعزيزات زلزالية |
|
S350GD+Z |
≥350MPa |
420 ~ 540 ميجا باسكال |
مستودعات الأحمال الثقيلة، والميزانين لتشغيل المعدات، والمباني ذات الهياكل الفولاذية الشاهقة التي تزيد عن 10 طوابق |
|
S550GD+Z |
≥550MPa |
≥600MPa |
ورش الاهتزاز الكيميائي وأرضيات الصناعات الثقيلة مع عمليات الرفع المتكررة |
اختيار سمك اللوحة: الاستخدام المدني القياسي (0.8-1.0 مم)؛ الخدمة الشاقة العامة (1.2 مم)؛ شديد التحمل (1.5 ملم). لا يتم تخزين السماكات التي تزيد عن 1.5 مم وتتطلب طلبًا مخصصًا (مهلة تصل إلى 12 يوم عمل).
1. المناطق الجافة الداخلية: الجلفنة على الوجهين (80-120 جم/م²)؛ عمر خدمة التصميم 20 عامًا.
2. المناطق الساحلية/مناطق رش الملح: الجلفنة بالغمس الساخن على الوجهين إلزامية (275 جم/م²)؛ يمنع الصدأ الأبيض على سطح اللوحة لمدة 3 سنوات.
3. المناطق الكيميائية الحمضية/القلوية: الجلفنة شديدة التحمل (450-600 جم/م²)؛ يتطلب حماية ثانوية باستخدام طبقات نهائية مقاومة للحريق ومضادة للتآكل.
يمنع منعا باتا صب موحد 100 ملم. يجب تحديد السمك من خلال ملف تعريف اللوحة: سلسلة YX51 تتصدر ≥101 مم؛ سلسلة YX76/75 ≥126 ملم. يؤدي السماكة غير الكافية بشكل مباشر إلى تشقق البلاطة وانحرافها المفرط.
|
نموذج اللوحة |
ارتفاع الموجة |
عرض التغطية الفعالة |
توصية المشتريات |
|
YX51-305-915 |
51 ملم |
915 ملم |
الخيار الأول لأداء التكلفة، مباني المكاتب متعددة الطوابق، والميزانين التجاري، وهو ما يمثل 62% من شحنات السوق |
|
YX51-250-750 |
51 ملم |
750 ملم |
ميزانيات متفرقة صغيرة الحجم، مشاريع تجديد مع عوارض فولاذية بمسافة أقل من 2.5 متر |
|
YX76-344-688 |
76 ملم |
688 ملم |
مستودعات كبيرة المساحة، أرضيات المعدات الثقيلة، الحد الأعلى للمساحة غير المدعومة 3-3.6م |
|
YX75-200-600 |
75 ملم |
600 ملم |
صناعة الصلب للصناعات الثقيلة، ورش الختم، خاصة لظروف الاهتزاز طويلة المدى |
على عكس الموردين الذين يقدمون فقط ألواح التزيين الفولاذية المفتوحة للأرضيات، توفر شركة HAISHENG مجموعة كاملة - ألواح بالإضافة إلى جميع الملحقات - من مصنع واحد. وهذا يضمن مطابقة الأبعاد بدون أخطاء ويزيل مشكلات مثل تسرب الخرسانة الناتج عن عدم التوافق بين الملحقات من مصادر السوق وملفات تعريف اللوحة.
- أطوال المخزون القياسية: 6/9/12 م؛ الأطوال المخصصة التي تتجاوز 15 مترًا تتطلب النقل المجزأ.
- متطلبات اللفة الإلزامية: يجب أن تمتد نهايات السطح بمقدار ≥50 مم على الحافة العلوية للعارضة الفولاذية؛ يُحظر تقصير طول الدورة بشكل غير مصرح به في الموقع ويخضع للفحص الإلزامي.
- تصنيف الملف الشخصي: متوسط الضلع (51 ملم) للاستخدام المدني؛ ضلع عالي (75/76 مم) للاستخدام الصناعي الثقيل؛ لا تخلط الأنواع.
- مادة المسمار: فولاذ هيكلي متخصص ML15 (يمنع الكسر الناتج عن الإجهاد الشائع في مسامير الفولاذ الكربوني العادية).
- مطابقة المواصفات: أزواج YX51 مع مسامير φ16×80؛ أزواج YX76 مع ترصيع φ19×90؛ يُحظر تمامًا الخلط بين النماذج.
- ملحقات البناء: تشمل عروض الإيجار الكاملة الحلقات الخزفية وآلات اللحام ذات المسامير العاكسة؛ التباعد الإلزامي بين المسامير ≥600 مم.
- نهايات الإغلاق: نماذج محددة لملفات 51/76؛ مصنوعة من الفولاذ المجلفن المطابق للتزيين؛ يُحظر التصنيع في الموقع باستخدام الصفائح المعدنية (بسبب مخاطر الصدأ/الانفصال).
- وميض الحافة على شكل حرف L: لإغلاق الألواح الكابولية، وفتحات المصاعد، وأعمدة التهوية.
- سد الفجوة: مانع تسرب البوتيل؛ مناسبة للفجوات 0-5 مم بين الألواح؛ مقاومة لقلوية الخرسانة.
- التثبيت الأولي: لحام نقطي كامل الاختراق عند الأطراف؛ لحام البقعة من خلال سطح السفينة للأزرار؛ طبقات جانبية متشابكة مع لحام نقطي متقطع على فترات 500 مم.
- التعزيز المحلي: φ4.8 مسامير الحفر الذاتي المجلفنة؛ تستخدم فقط لتعزيز الفتحات أو الزوايا أو نقاط الانحراف؛ ليس للتثبيت الهيكلي الأولي.
- التعزيز الرئيسي للطبقة العليا المضادة للتشققات: Φ10–Φ12 @ 200–250mm؛ تخطيط مستمر على طول الامتداد لمنع تشققات انكماش السطح.
- تعزيز التوزيع العرضي: Φ8 @ 250mm؛ يتم ترتيبها بشكل عمودي على التسليح الرئيسي لتفريق الأحمال المركزة. التعزيز الخاص: التعزيز الشعاعي المضاف عند الفتحات؛ شبكة فولاذية φ6 موضوعة على أرضيات ذات أحمال ثقيلة لتقليل تسوية الألواح في المستقبل.
- عتبة الزناد المساندة: المساندة إلزامية للمسافات الواضحة التي تزيد عن 2.5 متر؛ لا توجد استثناءات مسموح بها.
- أنواع المساندة: المساند الفولاذية ذات إطار البوابة (للتثبيت السريع)؛ سقالات من الأنابيب الفولاذية كاملة الحجم (للمسافات الكبيرة جدًا).
- معايير الإزالة: لا يُسمح بالإزالة إلا بعد أن تصل عينات اختبار الخرسانة المعالجة ميدانيًا إلى 75% من قوة التصميم ويكون الانحراف المقاس أقل من لتر/250.
1. انخفاض تكاليف شراء المواد الخام: بالنسبة لنفس سماكة البلاطة وارتفاع الضلع، تتطلب ألواح التزيين الفولاذية المفتوحة للأرضيات مواد أقل بنسبة 12% إلى 18% (العرض غير المطوي) وتوفر تغطية أكبر لكل طن، مما يقلل من ميزانية المواد الرئيسية لأرضيات المساحات الكبيرة بنسبة 7% إلى 11%.
2. فتحات في الموقع بدون تكلفة: القنوات المضلعة المفتوحة تلغي الحاجة إلى أدوات قطع الثقوب المتخصصة؛ يمكن قطع فتحات المرافق والمعدات عن طريق قطع الغاز. إنها تتكيف بشكل جيد مع المخططات الأرضية غير المنتظمة أو المنحنية، مع معدلات استخدام متقطعة تصل إلى 92%.
3. معدل نجاح اللحام المرتفع: تسمح الأضلاع الخالية من العوائق بوضع مسدس اللحام عموديًا، مما يحقق معدل نجاح بنسبة 99% (مقارنة بمعدل إعادة العمل> 15% للاندماج البارد/الاندماج غير المكتمل في سطح الضلع المغلق).
4. استقرار التعشيق الخرساني القوي: تخلق الأضلاع المفتوحة شبه المنحرفة تأثير نقر ولسان، مما يزيد من قوة رابطة الخرسانة بنسبة 23% ويمنع تشقق الخرسانة الفولاذية أثناء الأحداث الزلزالية.
5. تقليل الحمل على الهيكل الرئيسي: الوزن الساكن الأخف بنسبة 8% لنفس منطقة التغطية يسمح بمقاطع عرضية أصغر من العارضة الفولاذية والأعمدة، مما يقلل إجمالي استهلاك الفولاذ الهيكلي بنسبة 3%-5%.
6. صيانة مريحة بعد التثبيت: تسمح الأضلاع السفلية المفتوحة بالتركيب المباشر لقضبان التعليق ونقاط تعليق السقف دون الإضرار بالطلاء المجلفن للوحة.
7. مهلة زمنية قصيرة للتسليم: يتيح هيكل قالب التشكيل البسيط سرعات إنتاج تبلغ 8-15 م/دقيقة؛ يضمن المخزون الوافر شحن حمولة الشاحنة بالكامل في غضون 3 أيام.
1. النطاق غير المدعوم المحدود: الحد الأقصى للنطاق غير المدعوم هو 2.4 متر فقط. التخفيف: التخطيط المسبق للدعم المؤقت؛ توفر شركة HAISHENG رسومات تخطيطية داعمة مجانية.
2. مقاومة الحريق الضعيفة: معدل اللوحة العارية هو 0.25h؛ تصنيف البلاطة المركبة هو 1.0-1.5 ساعة. التخفيف: ضع طبقة مقاومة للحريق رفيعة للغاية بسمك 10 مم على سطح اللوحة لتلبية متطلبات السلامة من الحرائق من الدرجة الثانية.
3. سوء المظهر الجمالي للجانب السفلي: يتطلب المظهر الجانبي المضلع سقفًا معلقًا للإخفاء. التخفيف: توفير قنوات تكسية السقف المخصصة المصممة لملف الضلع لتقصير الجدول الزمني لتركيب السقف.
- التحقق من الوثائق: التحقق من شهادات مواد المطحنة الأصلية وتقارير اختبار طلاء الزنك المقدمة من طرف ثالث؛ رفض الملفات السائبة التي لا يمكن تعقبها.
- أخذ العينات من الموقع: عينة عشوائية من 1 من كل 5 ملفات من ألواح التزيين الفولاذية المفتوحة للأرضيات لاختبار قوة الخضوع ووزن طلاء الزنك؛ رفض الملفات ذات الحواف المتموجة أو الحدبة (الانحناء).
- التقطيع المسبق: قطع عرض المواد الخام وفقًا لملف اللوحة المحدد لمنع اختلال الملف أثناء التشكيل.
- عملية التسوية: تسوية متعددة الاتجاهات للأسطوانة 13-19 للتخلص من إجهاد الملف الداخلي؛ يتم الحفاظ على تسطيح السطح عند 2mm/m.
- التشكيل باللف: 18-26 مجموعة من الأسطوانات التقدمية للتشكيل على البارد عند درجة الحرارة المحيطة؛ تعمل المعالجة بدرجات الحرارة العالية الصفرية على حماية طلاء الزنك، مما يمنع تشقق الطلاء.
- الالتزام الصارم بالتفاوتات الوطنية: ارتفاع الضلع ±1.0 مم، درجة ضلع الضلع ±1.5 مم، عرض اللوحة ±2 مم؛ يتم إلغاء العناصر التي تتجاوز التفاوتات المسموح بها أو إعادة صياغتها.
- القطع الطائر المتحكم فيه بواسطة PLC: خطأ الطول ≥2 مم للألواح التي يصل طولها إلى 10 أمتار؛ تكون القطع خالية من الحواف المدرفلة أو النتوءات.
- الطحن اليدوي: قم بتنعيم أي طلاء زنك مقلوب عند الحواف المقطوعة لمنع الصدأ المبكر؛ قم بقطع الأغطية النهائية وحواف الحواف المطابقة في نفس الوقت من نفس الدفعة لضمان مواصفات طلاء الزنك المتسقة.
فحص كامل للأبعاد الهندسية؛ الفحص البصري لمظهر سطح اللوحة؛ أخذ عينات لوزن طلاء الزنك على الوجهين؛ اختبار التصاق الطلاء عبر ثني الضلع بمقدار 180 درجة؛ التحقق من صفحة الحرب الفردية؛ التحقق من علامات رقم الطراز والدُفعة.
التراص الطبقات حسب المواصفات؛ واقيات الزوايا المجلفنة عند الأطراف لمنع تلف النقل؛ ألواح بطول 6 أمتار مربوطة بثلاثة أشرطة فولاذية لكل حزمة؛ يتم تخزينها في مستودع داخلي جاف يمكن التحكم بدرجة حرارته لمنع التعرض للرطوبة و"الصدأ الأبيض" المرتبط بالتخزين الخارجي.
|
نوع اللوحة |
الوزن النظري (سمك 1.0 مم، كجم/م2) |
قسم عزم القصور الذاتي (cm⁴/m) |
معامل القسم (سم³/م) |
درجة الصلابة |
|
YX51-305-915 |
9.95 ~ 10.0 |
68.6 |
22.1 |
صلابة متوسطة |
|
YX51-250-750 |
10.2 ~ 10.5 |
56.2 |
22.0 |
تصلب منتظم |
|
YX76-344-688 |
11.3 ~ 11.6 |
92.3 |
31.7 |
صلابة عالية |
شروط الاختبار: خرسانة مصبوبة في المكان بقطر 120 مم؛ الحمل الحي للبناء 2.0 كيلو نيوتن/م²؛ انحراف ≥ لتر/180
- YX51: 0.8 مم = 2.1-2.3 م؛ 1.0 مم = 2.4-2.7 م؛ 1.2 ملم = 2.8-3.0 م
- YX76: 1.0 مم = 2.8-3.2 م؛ 1.2 مم = 3.3–3.6 م (حد الامتداد العلوي للتزيين المفتوح)
- سعة التحميل في مرحلة الخدمة: الأرضيات القياسية 3.5-5.0 كيلو نيوتن/م²؛ قدرة للخدمة الشاقة تصل إلى 8 كيلو نيوتن/م² مع قاعدة فولاذية أكثر سمكًا + خرسانة
- معايير الانحراف: البناء ≥ L/180؛ الخدمة ≥ لتر/250
- المتانة: 25-30 سنة (جلفنة Z275 في البيئات الداخلية العادية)
- تصنيف مقاومة الحريق: الخرسانة الفولاذية المركبة 1.0-1.5 ساعة؛ سطح السفينة العارية 0.25 ساعة
1. مباني المكاتب القياسية / الميزانين الداخلي: التشكيل الجانبي YX51-305-915 + الفولاذ الأساسي 0.8/1.0 مم + مسامير القص φ16 + إغلاقات نهاية من النوع YX51 + شبكة تقوية علوية؛ لا حاجة إلى دعم كامل المدى.
2. ورش التخزين/الصناعات الثقيلة للخدمة الشاقة: التشكيل الجانبي YX76-344-688 + لوح القاعدة 1.2/1.5 مم + مسامير القص φ19 + عمليات الإغلاق الطرفية من النوع 76 + التعزيز ثنائي الطبقة ثنائي الاتجاه + دعم مؤقت كامل الامتداد.
1. س: هل يمكن لألواح التزيين الفولاذية المفتوحة للأرضيات أن تحل محل تقوية الشد السفلية لبلاطة الأرضية؟
ج: يمكنها استبدال تقوية الشد السفلية بشرط أن تلبي التعزيز المعايير الوطنية؛ ومع ذلك، لا يمكن حذف التسليح العلوي المضاد للتشقق ويجب تحديده بشكل منفصل في رسومات التصميم.
2. س: هل يؤدي قطع المواد إلى إتلاف الطلاء المجلفن المضاد للتآكل؟
ج: قطع القص الطائر عبر الإنترنت لا يسبب أي علامات حرق بسبب درجات الحرارة العالية؛ يكشف الوجه النهائي المقطوع فقط عن الفولاذ الخام، ويسمح الطلاء الغني بالزنك المزود مع الشحنة بإجراء اللمسات النهائية في الموقع.
3. س: ما هي مهلة التسليم للإمدادات عبر الإقليمية؟
ج: يتم شحن عناصر المخزون القياسية كحمولة شاحنات كاملة خلال 3 أيام؛ تستغرق الملفات الشخصية المخصصة من 7 إلى 12 يومًا. الشحن المباشر متاح للمدن الكبرى في جميع أنحاء البلاد لمشاريع الهياكل الفولاذية السائدة.
