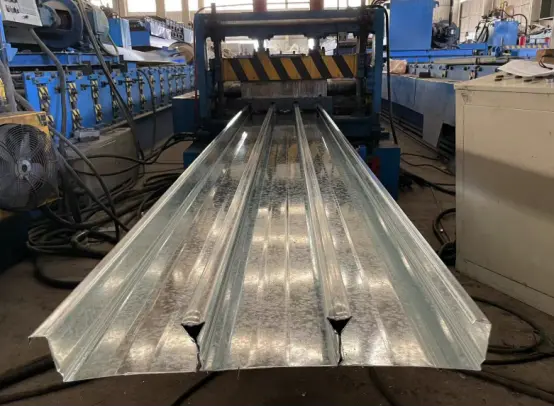

ألواح التزيين الأرضية الفولاذية المغلقة للمباني

كمنتج من منتجات التزيين الفولاذي من الجيل الثالث، تستخدم ألواح التزيين الأرضية الفولاذية المغلقة للمباني هيكل تجويف مغلق بالكامل مع أضلاع القص المدمجة. يمكنها أن تحل محل قضبان تقوية الشد السفلية لبلاطة الأرضية بشكل كامل مع تقديم ثلاث مزايا أساسية: التخلص من الحاجة إلى قوالب صب الخرسانة واسعة النطاق، مما يسمح بتعليق خالي من التلف من الجانب السفلي، وتوفير مقاومة عالية للحريق. توفر HAISHENG حزمة شاملة - بما في ذلك الألواح، والأغطية الطرفية، وأجهزة التعليق، والأدوات المتشابكة - تعمل بشكل فعال على حل مشكلات البناء الشائعة مثل عدم تطابق المكونات من الشراء الجزئي، واللحام غير الفعال في الموقع، والأضرار التي تلحق بالطلاء المجلفن أثناء تركيب السقف، وصدأ الألواح أو تشققها على المدى الطويل.

تعريف المنتج

1. ألواح التزيين الأرضية الفولاذية المغلقة للمباني (الرمز: YXB):

ركيزة التزيين الفولاذية الدائمة من الجيل الثالث مصنوعة من شرائح فولاذية مجلفنة عالية القوة بالغمس الساخن عبر التشكيل بالدرفلة على البارد. إنه يتميز بأضلاع متشابكة مغلقة بالكامل وأضلاع مقاومة للقص مُشكلة مسبقًا. أثناء البناء، فإنه بمثابة صب الخرسانة الدائمة للخرسانة المصبوبة في المكان؛ خلال مرحلة الخدمة، يتم دمج الفولاذ بالكامل في الخرسانة ليكون بمثابة تعزيز الشد الأساسي للجانب السفلي من البلاطة، مما يؤدي إلى إنشاء هيكل حامل مركب من الصلب والخرسانة. يختلف هذا التصميم عن هياكل الأضلاع المفتوحة أو شبه المفتوحة (الفتحة الضيقة).

2. اتفاقية التسمية النموذجية:

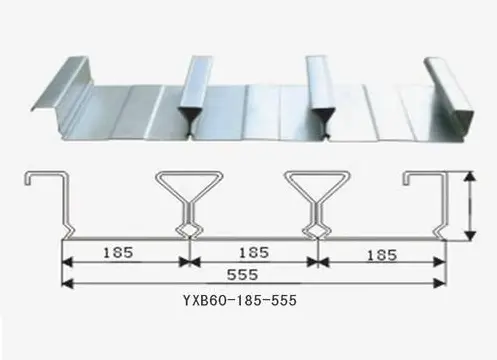

YXB - ارتفاع الضلع - ميل الضلع - العرض الفعال (مم)

النماذج القياسية السائدة:

YXB65-170-510، YXB65-185-555، YXB66-240-720 (الملفات الثلاثة المهيمنة في السوق)

3. مواصفات المواد الأساسية

1) الصفيحة الأساسية: S350GD/S420GD+Z فولاذ مجلفن بالغمس الساخن عالي القوة؛ قوة الخضوع ≥350 ميجا باسكال؛ السُمك القياسي: 0.75/0.8/1.0/1.2 مم (نادرًا ما تتجاوز المقاطع ذات الضلع المغلق 1.2 مم).

2) الطلاء المجلفن: Z120 جم/م² للمناطق الداخلية؛ Z275 جم/م² للمناطق الساحلية الرطبة؛ معيار المواد الأساسية: GB/T 2518.

3) الميزات الهيكلية: قاع مسطح ومغلق بالكامل؛ تجاويف ضلعية مختومة؛ الأخاديد المتشابكة المقاومة للقص على السطح؛ الخرسانة تغلف الجسم الضلعي بالكامل؛ تعتبر مقاومة السندات والقص أعلى بكثير من الملامح ذات الضلع المفتوح.

4. سيناريوهات التطبيق

مباني المكاتب الشاهقة، والمجمعات التجارية، والمستشفيات، ومراكز البيانات، ومنصات المعدات الثقيلة، ومشاريع السقف ذات أنابيب المرافق الكثيفة.

5. اختيار المواد الأساسية وتصنيفها

ملاحظات حول اختيار سمك اللوحة: يوفر السطح المغلق صلابة هيكلية عالية؛ ونادرا ما يتم استخدام سمك يتجاوز 1.2 ملم في الموقع. يتم استخدام الألواح 0.75/0.8 مم للمناطق ذات الأحمال المنخفضة أو تعليق السقف الكثيف؛ تعتبر الألواح مقاس 1.0/1.2 مم هي المعيار للمشاريع الشاهقة؛ تتوفر الألواح السميكة للغاية من خلال طلب مخصص فقط (مهلة قدرها 10 أيام عمل).

6. حلول الطلاء المجلفن المطابقة للظروف البيئية

- البيئات الداخلية الجافة: جلفنة بالغمس الساخن على الوجهين Z120g/m²؛ عمر خدمة التصميم 28 عامًا.

- المناطق الساحلية (رذاذ الملح) أو المساحات تحت الأرض الرطبة: جلفنة بالغمس الساخن على الوجهين Z275g/m²؛ مقاومة للتآكل أيون الكلوريد.

- البيئات التي بها آثار تآكل كيميائية: المادة الأساسية المطلية بسبائك الزنك AZ150؛ مقاومة فائقة للأحماض والقلويات مقارنة بالجلفنة بالغمس الساخن القياسية.

7. جدول التسامح مع البعد الهندسي للملفات الشخصية السائدة

نظام دعم متكامل وشامل

3.1 الملحقات القياسية التي يوفرها المصنع

1. أغطية طرفية متخصصة للتزيين المغلق: تتضمن أغطية نهاية العارضة وأغطية الحواف الجانبية؛ ارتفاع ثابت 65 ملم؛ تتوافق مواصفات طلاء الزنك مع ألواح التزيين تمامًا. يعد التثبيت عند نهايات العارضة/البلاطة اختياريًا للمسافات الواضحة ≥2.8 م لتقليل تكاليف العمالة (لا ينطبق هذا الاستثناء على الأسطح ذات المظهر الجانبي المفتوح).

2. مكونات حافة الحافة المخصصة: حافة مجلفنة من النوع L ونوع Z (سمك 0.6-0.75 مم)؛ مناسبة لتغييرات الارتفاع، وتراكبات الألواح، والحواف حول فتحات المعدات.

3. مواد ختم المفاصل: شرائط ختم الرغوة ذات الخلايا المغلقة. يتم إدخالها في المفاصل المتشابكة الجانبية لمنع تسرب الملاط الخرساني.

3.2 ملحقات التوصيل الهيكلي في الموقع

1. موصلات القص: مسامير ذات رأس أسطواني ML15 مع حلقات سيراميك؛ Φ16 للألواح 0.75-0.8 مم؛ Φ19 للألواح 1.0-1.2 مم. يمكن زيادة المسافة بين المسامير للأسطح المغلقة بنسبة 15%؛ استهلاك الفولاذ أقل من استهلاك الأسطح المفتوحة.

2. لوحة متشابكة/تثبيت: مسامير ذاتية الحفر ذات شفة ST6.3 + كماشة احترافية ذات سطح مغلق؛ يتم استخدام اللحام الميكانيكي بدلاً من اللحام النقطي لحماية الطلاء المجلفن على سطح اللوحة.

3. ملحقات التعليق غير المدمرة: الشماعات ذات الإبزيم المتوافق؛ لا حاجة للحفر أو اللحام، فهي تستقر مباشرة في الأخاديد المغلقة في الجزء السفلي من اللوحة. قدرة تحميل نقطة واحدة ≥ 1.2 كيلو نيوتن؛ متوافق مع قنوات الهواء المقاومة للحريق، وحوامل الكابلات ذات الجهد المنخفض، وإطارات السقف المعلق.

3.3 التعزيز والتنسيق الملموس

على عكس الأسطح المفتوحة، التي تتطلب تعزيزًا مزدوج الطبقة، فإن الأسطح المغلقة تلغي الحاجة إلى تعزيز الشد المستمر للطبقة السفلية. مطلوب فقط تعزيز التحكم في الشقوق من الطبقة العليا HRB400 (لحظات الانحناء السلبية) والتعزيز الشعاعي حول الفتحات. يتم تقليل الاستهلاك الإجمالي للصلب بنسبة 25% إلى 40%، وتتوافق جميع تصميمات التسليح مع متطلبات التحقق CECS273.

3.4 دعم مؤقت وحماية متطورة من التآكل

1. المساندة المؤقتة: دعامات الأنابيب الفولاذية Φ48؛ تمت زيادة تباعد الدعم بمقدار 0.6-0.8 متر مقارنة بالأسطح المفتوحة بنفس السماكة، مما يلغي الحاجة إلى سقالات كاملة المساحة للألواح الأرضية الكبيرة.

2. الحماية المتطورة: المواد الاستهلاكية لقطع البلازما + طلاء الإصلاح الغني بالزنك؛ يجب أن تكون جميع الحواف المقطوعة مطلية بطلاء غني بالزنك لمنع الصدأ المبكر على الأسطح المقطوعة.

أجهزة تفاضلية من أسطح الأرضيات ذات المظهر المفتوح والفتحة المنخفضة (المتوافقة).

4.1 المزايا الأساسية لألواح التزيين ذات الأرضيات الفولاذية المغلقة للمباني

1. توفير التكلفة من خلال المسافات الطويلة والبناء الخالي من القوالب: يوفر التجويف المغلق الذي يشبه الصندوق صلابة انثناء فائقة. تتيح لوحة YXB65 مقاس 1.0 مم نطاقًا غير مدعوم يصل إلى 3.4 مترًا (مقارنة بحد 2.5 مترًا للأسطح المفتوحة)، مما يقلل تكاليف استئجار السقالات وعمال التشييد بنسبة 62% لكل 10000 متر مربع من الأرضيات.

2. توفير التكلفة عبر عملية السقف المعلق بالكامل: الجانب السفلي مسطح تمامًا بدون أضلاع بارزة، مما يلغي الحاجة إلى تسوية الملاط الأسمنتي. تمنع الشماعات غير المدمرة تلف الطلاء المجلفن والصدأ اللاحق، مما يقلل من جدول تركيب السقف بنسبة 20%.

3. مقاومة للحريق بطبيعتها (لا حاجة للطلاء): الأضلاع مغطاة بالكامل بالخرسانة؛ يحقق سمك اللوح القياسي الذي يبلغ 110 ملم معدل مقاومة للحريق يصل إلى 1.5-2 ساعة. لا تتطلب المشاريع الشاهقة طلاءات مقاومة للحريق، مما يقلل التكاليف المرتبطة بعمليات التفتيش المتخصصة للسلامة من الحرائق.

4. استقرار الاهتزاز والتشوه: توفر المقاطع العرضية المغلقة مقاومة التوائية ومقاومة شفط الرياح مقارنة بالمقاطع شبه المنحرفة المفتوحة؛ لن يتسبب الاهتزاز طويل المدى الناتج عن الغرف الميكانيكية أو ألواح السقف في انخفاضات السطح أو تصفيح الفولاذ.

5. انخفاض التسرب في الموقع وفقدان المواد: يؤدي منع التسرب المزدوج عبر شرائط التشابك والختم الميكانيكية إلى معدل فقدان الخرسانة في الموقع أقل من 1%، وهو أقل بكثير من معدل الخسارة 8%-12% المرتبط بالتزيين الجانبي المفتوح.

4.2 العيوب والحلول العلاجية في الموقع

1. تكلفة وحدة أعلى للمواد الأولية: لنفس السُمك وارتفاع الضلع، يكون العرض المطور للمادة الخام أكبر، مما يؤدي إلى تكلفة أعلى لكل متر مربع مقارنةً بالتزيين ذي المظهر الجانبي المفتوح. العلاج: يؤدي التوفير في حديد التسليح والسقالات والتخلص من الطلاءات المقاومة للحريق إلى انخفاض بنسبة 8% إلى 12% في إجمالي تكاليف البناء المدني.

2. صعوبة قطع الفتحات الكبيرة: يمنع التجويف الداخلي المغلق قطع الغاز المباشر للفتحات الكبيرة. العلاج: تصنيع فتحات المعدات مسبقًا في المصنع، مع عمل فتحات بسيطة فقط للأنابيب/القنوات في الموقع.

3. كفاءة اللحام المنخفضة: مساحة العمل المحدودة داخل التجويف تزيد من الوقت اللازم للحام كل مسمار بنسبة 12%. التدابير العلاجية: توفر شركة HAISHENG رسومات تخطيط أولية وتحسن وضع المسامير لتعزيز كفاءة البناء.

4.3 جدول مقارنة الاختيار النهائي لأنواع الأسطح الثلاثة

- السطح المفتوح: المشاريع الحساسة من حيث التكلفة، الحجم الكبير لاختراقات المرافق، الميزانين الداخلي بامتدادات ≥2.5 م.

- سطح مغلق: المباني العامة الشاهقة ومراكز البيانات؛ لا يتطلب أي صب الخرسانة. متطلبات عالية المقاومة للحريق. مشاريع الأسقف المعلقة ذات المساحة الكبيرة.

- سطح مسنن: تكلفة وأداء متوازنان؛ مراكز التسوق الصغيرة والمتوسطة؛ ألواح الأرضيات التجارية متوسطة المدى.

عملية مراقبة الجودة الشاملة على مستوى المصنع

5.1 التحقق المزدوج من المواد الخام عند الدخول

- التحقق من الوثائق: التحقق من المواد الأصلية لألواح التزيين الأرضية الفولاذية المغلقة لشهادات المباني من مصنع الصلب وتقارير اختبار التصاق الزنك من طرف ثالث؛ رفض لفائف الصلب المعاد تدويرها أو إعادة المجلفن.

- الفحوصات الموضعية المادية: أخذ عينات عشوائية من 1 من كل 4 ملفات للتحقق من مدى تحمل السمك، والحدبة الشريطية (الانحناء)، وعيوب الطلاء (البقع العارية)؛ يتم إرجاع الملفات بأكملها إذا كانت غير متوافقة.

- محاذاة التغذية: تتحكم آلة فك اللفة للمحاذاة الكهروضوئية التلقائية في انحراف الشريط إلى أقل من 1 مم، مما يمنع الانحراف أثناء التشكيل والتشابك.

5.2 المعالجة المسبقة للسطح وعملية التثقيب المسبق الخاصة

- تثقيب مفتاح القص الخاص بالسطح المغلق (عملية غير موجودة في إنتاج السطح المفتوح): التثقيب المستمر لمفاتيح القص في منطقة الويب مع التحكم في التسامح بمقدار ± 0.3 مم، مما يزيد من مساحة الرابطة بين الفولاذ والخرسانة بنسبة تزيد عن 35%؛ تعمل إزالة الغبار عالي الضغط بعد التثقيب على إزالة خبث الزنك من الثقوب لمنع الفراغات / التصفيحات الخرسانية في المستقبل.

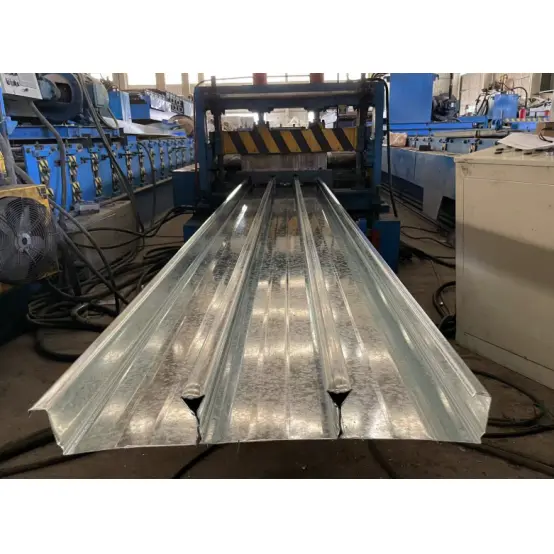

5.3 تشكيل التعشيق البارد التدريجي ثلاثي المراحل

1. الثني المسبق (1-6 بكرات): تسطيح لوحة القاعدة، تشكيل زوايا جدار الضلع مسبقًا، وإزالة إجهاد الانحناء.

2. تشكيل الضلع (7-10 بكرات): رفع ارتفاع الضلع حسب المواصفات التصميمية وحجز مساحة الطية المتشابكة.

3. القفل المغلق (11-16 بكرة): الضغط باللف ثنائي الاتجاه لدرز التعشيق الداخلي؛ فجوة التماس ≥0.2 مم، مما يمنع تسرب المياه أو التشقق في المستقبل.

- الفحص البصري لـ CCD في الوقت الحقيقي عبر الإنترنت: التحقق التلقائي من الأبعاد كل 30 ثانية؛ يتم رفض اللوحات غير المتوافقة تلقائيًا ومنعها من المتابعة إلى المراحل اللاحقة.

5.4 القطع والتشطيب والفحص النهائي للمصنع

- قطع المنشار الطائر: قطع الطول بتحكم مؤازر؛ تفاوت الطول ± ± 2 مم للألواح التي يصل طولها إلى 12 مترًا؛ لا توجد طبقة من الزنك تتشقق عند الحواف المقطوعة؛ لا حافة الشباك.

- حماية متطورة من التآكل: إزالة الأزيز يدويًا يتبعها تطبيق طلاء غني بالزنك على الأسطح المقطوعة - وهي عملية إلزامية في المصنع للتزيين المغلق.

- الفحص النهائي المكون من ستة عناصر: الأبعاد الهندسية، ومظهر التماس، والتصاق الطلاء، وأداء الانثناء، ومقاومة الانزلاق، وحماية التخزين؛ يتم اختيار عينات اختبار الانحناء بشكل عشوائي وإرسالها للاختبار كل 5000 متر مربع.

المعلمات الميكانيكية

6.1 YXB65-170-510 المعلمات الميكانيكية للقسم

6.2 مدى واضح وسعة تحميل غير مدعومة

سلسلة YXB65: 0.8 مم = 2.6 ~ 3.0 م، 1.0 مم = 3.0 ~ 3.4 م، 1.2 مم = 3.4 ~ 3.8 م

سلسلة YXB50: 0.8 مم 2.8 م، 1.0 مم 3.2 م

الحمولة الموحدة المسموح بها (L=3.0m): 9~11kN/㎡(الخرسانة الرطبة + الحمولة الحية للبناء)

6.3 المتانة الأساسية ومعلمات النار

مقاومة انزلاق الواجهة: ≥18kN/m، لا يوجد تشقق في الاستخدام طويل الأمد

مقاومة الحريق: 1.5 ~ 2.0 ساعة بدون طلاء مقاوم للحريق

عمر الخدمة: 30 عامًا لطلاء Z275 في بيئة ساحلية غير قابلة للتآكل

التعليمات

س 1: هل يمكن لألواح التزيين الأرضية الفولاذية المغلقة للمباني أن تحل محل قضبان التسليح السفلية بالكامل؟

ج: بشرط أن تتوافق مع معيار JG/T363، يمكن حساب الألواح ذات الضلع المغلق من المادة الأساسية S350GD (ارتفاع الضلع 65 مم) على أنها 100% من تقوية الشد الأولية للبلاطة، مما يسمح بالإزالة الكاملة لقضبان التسليح السفلية المستمرة دون المخاطرة بمشكلات الموافقة على الرسم. فقط ألواح سقف الطابق السفلي وألواح السقف المقاومة للرفع تتطلب كمية صغيرة من التعزيز السفلي الهيكلي الإضافي؛ ألواح الأرضية الداخلية القياسية لا تفعل ذلك.

س2: هل سيؤدي تعليق خطوط الأنابيب من الجانب السفلي للألواح ذات الأضلاع المغلقة إلى إتلاف هيكل البلاطة أثناء الصيانة المستقبلية؟

ج: لا. يتم قفل المشابك المتوافقة المتخصصة في الأخاديد المغلقة في أسفل اللوحة دون حفر ثقوب أو المساس بالطلاء المجلفن والمقطع العرضي الحامل للفولاذ؛ يمكن إعادة وضع خطوط الأنابيب أو إزالتها حسب الرغبة. يتم الحفاظ على الامتثال لأحمال التعليق أحادية النقطة التي تصل إلى 1.2 كيلو نيوتن؛ وتتطلب الأحمال التي تتجاوز هذا الحد نقاط تعليق إضافية بدلاً من تقوية البلاطة.

س 3: كيف يمكن تحقيق الحماية من التآكل على المدى الطويل للحواف المقطوعة للألواح ذات الأضلاع المغلقة في البيئات الساحلية ذات الرطوبة العالية؟

ج: يتم تطبيق طبقة أولية من الطلاء الغني بالزنك في المصنع؛ يجب وضع طبقة ثانية من طلاء الزنك بالرش البارد بعد القطع في الموقع (يحظر الطلاء العادي المضاد للصدأ). بالإضافة إلى ذلك، يجب أن تكون نهايات الألواح المتداخلة مع العوارض الفولاذية محكمة الغلق ضد التآكل لمنع دخول الرطوبة إلى تجاويف الأضلاع؛ يمكن فحص هذا الختم بشكل متزامن مع الحماية من التآكل للهيكل الفولاذي الرئيسي.

س 4: كيف يمكن معالجة اللحامات الباردة في ظل المساحة المحدودة للحام المسامير؟

ج: إن قمم الأضلاع المغلقة تحد من زاوية مسدس اللحام، مما يؤدي إلى معدل دمج غير كامل يبلغ حوالي 3%-5%. التدابير العلاجية: استبدال الحلقات الخزفية القصيرة وضبط معلمات تيار اللحام؛ يجب إزالة المسامير ذات اللحامات الباردة (الانصهار غير الكامل) وإعادة لحامها - يُحظر لحام التعزيز.

س 5: في أي نقطة تتساوى التكاليف الإجمالية للتزيين المغلق والتزيين المفتوح؟

ج: يوفر التزيين المغلق تكلفة إجمالية أقل للمشاريع التي تستوفي المعايير التالية: امتداد فردي > 3 أمتار، ومساحة السقف المعلق > 70% من الإجمالي، ومتطلبات مقاومة الحريق ≥ 1.5 ساعة. على الرغم من أن سعر الوحدة للمادة الأولية أعلى، إلا أن التوفير في السقالات، والطلاء المقاوم للحريق، وتسوية السقف، وفولاذ التسليح يؤدي إلى خفض إجمالي في التكلفة بنسبة 8% إلى 12%؛ على العكس من ذلك، يوفر التزيين ذو الشكل المفتوح فعالية أفضل من حيث التكلفة لتطبيقات الميزانين الصغيرة.
