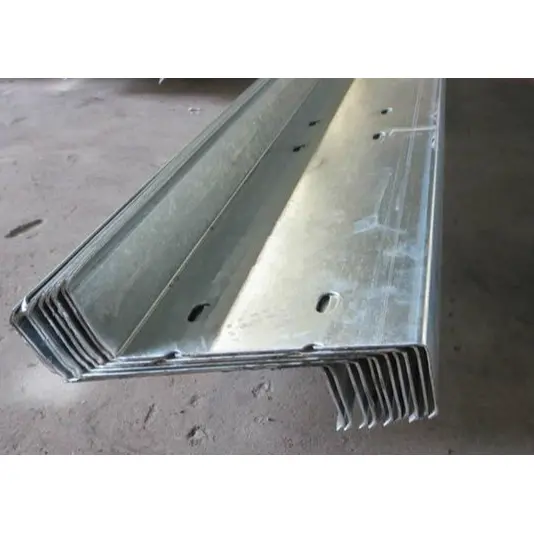

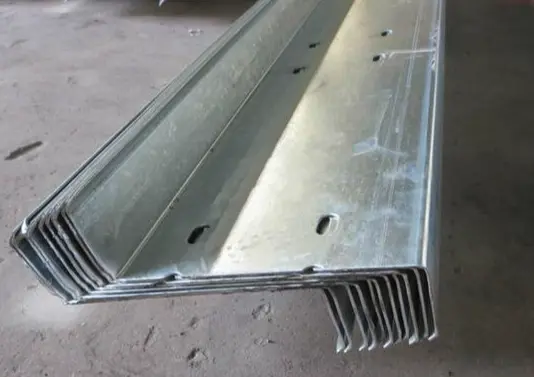

إن المدادات الفولاذية ذات القسم Z المدرفلة على البارد من HAISHENG عبارة عن مقاطع جانبية رقيقة الجدران وحاملة مصممة خصيصًا لأسقف الهياكل الفولاذية المنحدرة. على عكس مدادات القسم C التقليدية، يسمح هيكل الحافة المائل الخاص بها بالتداخل من طرف إلى طرف لتشكيل عارضة حاملة مستمرة، مما يعزز بشكل كبير قدرة تحميل السقف مع تقليل استهلاك الفولاذ. باعتبارنا موردًا شاملاً للهياكل الفولاذية، فإننا نقدم أكثر من مجرد مقاطع المقطع Z؛ نحن نقدم حلول مدادات شاملة مصممة خصيصًا لعوامل مثل امتداد المصنع، وأحمال الرياح المحلية، وبيئات رذاذ الملح الساحلية. نحن ندير كل شيء بدءًا من جودة جلفنة المواد الخام والتثقيب في الخط وحتى الشحن المجمع لجميع الملحقات الداعمة، وبالتالي حل المشكلات الهندسية الشائعة - مثل عدم تطابق الأبعاد ومعايير مقاومة التآكل غير المتسقة وعدم كفاية الهيكل أثناء التجميع في الموقع - التي تنشأ عند تحديد مصادر الملفات والملحقات بشكل منفصل.
يتم تصنيع هذه المدادات الفولاذية ذات القسم Z المدرفلة على البارد من شريط فولاذي مجلفن بالغمس الساخن Q235B باستخدام خط تشكيل بارد مؤتمت بالكامل للتشكيل المستمر، مما يؤدي إلى تشكيل جانبي فولاذي قياسي ذو جدران رقيقة وخفيف الوزن مع مقطع عرضي على شكل Z.
يتم تركيبها فوق عوارض السقف الرئيسية، وهي تدعم الحمل الكامل لألواح السقف الفولاذية وطبقات العزل، وتنقل هذه الأحمال إلى الهيكل الفولاذي الرئيسي. يتم استخدامها على نطاق واسع في مباني مصانع إطار البوابة وأسقف إطار الفضاء طويلة المدى.
تم تصميمها بحواف تنحدر في اتجاهات متعاكسة، ويمكن أن تتداخل الأطراف مباشرة (متداخلة) لتمديد الطول، مما يؤدي إلى إنشاء نظام شعاع مستمر متعدد الامتدادات؛ وهذا يوفر مقاومة انحناء إجمالية فائقة مقارنةً بمدادات القسم C.
تكوينات الحافة المنحدرة غير مناسبة للتركيب الرأسي لألواح الجدران الخارجية؛ تعتبر الأقسام C هي الاختيار القياسي لأحزمة الجدران الحاملة، في حين نادرًا ما يتم استخدام الأقسام Z للجدران.
الجلفنة بالغمس الساخن هي العملية القياسية؛ يجب أن يكون سمك الطلاء ≥80μm للمواقع الصناعية الداخلية القياسية و≥120μm للمناطق الساحلية أو المسببة للتآكل كيميائيًا.
معيار تسمية القسم: الارتفاع × الحافة × الشفة (H × B × C)
نماذج المخزون القياسية: Z140×50×20، Z160×50×20، Z180×60×20، Z200×70×20، Z220×75×20، Z250×75×20، Z280×80×20، Z300×80×20
نطاق سمك الجدار المشترك: 1.8 مم، 2.0 مم، 2.2 مم، 2.5 مم؛ تتوفر إصدارات عالية التحمل مقاس 3.0 مم للمشاريع المخصصة.
1). قضبان الترهل: فولاذ دائري مجلفن بالغمس على الساخن (Φ10، Φ12)؛ متوفر في أنواع مستقيمة وقطرية لتقييد الإزاحة الجانبية للأقسام Z ومنع الالتواء أو عدم الاستقرار تحت أحمال الرياح العالية.
2). الدعامات: أكمام الأنابيب الملحومة المجلفنة بالغمس الساخن (Φ32×2.0)؛ يتم تركيبها عند النقاط الانتقالية للقضبان المتدلية القطرية لتوفير دعم قوي، مما يضمن عدم تشوه القضبان تحت الحمل.
3). أقواس شفة السقف: فولاذ ذو زاوية صغيرة أو مكونات صغيرة على شكل حرف C؛ مثبتة على المدادة ذات القسم Z في أحد الأطراف وملحومة بعارضة السقف الفولاذية في الطرف الآخر. إنها تقاوم انقلاب المدادة الناتج عن شفط الرياح القوية. يعد تركيب السقف الكامل إلزاميًا للمباني الصناعية التي يزيد طولها عن 18 مترًا.
1). مرابط المدادة: صفائح فولاذية مجلفنة بالغمس على الساخن (بسمك 3.0 مم - 5.0 مم) ملحومة مسبقًا بالسطح العلوي لعارضة السقف الرئيسية؛ إنها بمثابة قاعدة لتثبيت مدادات القسم Z.
2). مسامير الربط: مسامير M12 أو M14 مجلفنة بالغمس الساخن عالية القوة تستخدم لتأمين الأطراف المتداخلة للمدادات.
يتوافق السطح العلوي للمدادات الفولاذية المدرفلة على البارد من القسم Z مع ألواح التسقيف ذات التماس الثابت 470/475 والألواح الفولاذية القياسية المطلية بالألوان. كما أنه يدعم نظام تغليف السقف الكامل الذي يتضمن العزل الحراري، وأغشية PE القابلة للتنفس، ووميض التلال.
يستخدم الموديل Z160×50×20 بسمك جدار 2.0mm؛ تتميز بقضبان ترهل ذات مسافات قياسية وأقواس ركبة موضعية عند منتصف السقف فقط؛ مناسبة لمستودعات المعالجة الداخلية والعادية دون تآكل كبير بالرياح.
تستخدم الطرازات Z180 وZ200 بسماكة جدار تتراوح بين 2.0 مم و2.2 مم؛ يتميز بتصميم كامل من قضبان الترهل المستقيمة والقطرية على طول الطول بالكامل وأقواس الركبة عبر الامتداد الكامل لتحمل الوزن الذاتي للسقف وأحمال ضغط الرياح القوية.
يستخدم مقاطع جانبية سميكة على شكل حرف Z (2.2 مم - 2.5 مم) مع تباعد أقرب للقضبان وتركيب دعامات للركبة في جميع أنحاء السقف؛ تمت زيادة سماكة طبقة الجلفنة إلى 120 ميكرومتر لمقاومة التآكل الملحي البحري وهبوب الرياح العاتية.
تتميز المدادات الفولاذية ذات القسم Z المدرفلة على البارد بحواف مائلة، مما يسمح للنهايات بالتداخل وتشكيل هيكل شعاع مستمر؛ تحتوي المدادات الفولاذية ذات القسم C على حواف مسطحة يمكن وصلها بشكل تناكبي فقط، مما يؤدي إلى سلوك هيكلي مدعوم ببساطة.
يعتبر الفولاذ ذو المقطع Z مناسبًا للأسقف المائلة والتطبيقات طويلة المدى؛ يُستخدم الفولاذ ذو القسم C بشكل شائع في أحزمة جدران المصانع والأسقف التي تمتد إلى 12 مترًا أو أقل.
مع أبعاد مقطعية متطابقة، يواجه الفولاذ ذو المقطع Z لحظات انحناء أقل في منتصف الامتداد، مما يسمح بمسافات أكبر للسقف ذات الامتداد الواحد.
تتماشى الحواف المائلة بشكل طبيعي مع منحدر السقف، مما يحافظ على السطح العلوي للمدادة موازيًا للوحة السقف؛ وهذا يضمن نقل الحمل بشكل عمودي وموحد ويزيل التحميل اللامركزي.
يمكن أن تتداخل الحواف الموجودة على طرفي المظهر الجانبي بشكل مباشر لتمديد الطول دون الحاجة إلى ألواح ربط إضافية؛ يكمل التثبيت البسيط عملية الامتداد، مما يقلل بشكل كبير من وقت بناء السقف.
يوفر هذا القسم صلابة جانبية عامة عالية ومقاومة قوية للضغط الجانبي والتشوه الالتوائي، مما يضمن بقاء السقف مستقرًا أثناء الرياح العاتية.
بالنسبة لنفس متطلبات امتداد السقف والحمل، يسمح الفولاذ ذو المقطع Z بمقاطع عرضية أصغر أو جدران أرق، مما يقلل من كمية الفولاذ المستخدم لكل وحدة مساحة ويخفض الحمل على الإطار الفولاذي الرئيسي.
يتم حفر فتحات المسامير للربط مسبقًا في المصنع؛ لا يتطلب التثبيت في الموقع سوى إدخال البراغي وإحكام ربطها - مما يلغي الحاجة إلى الحفر في الموقع - مما يؤدي إلى توصيلات آمنة وتقليل نفايات البناء إلى الحد الأدنى.
عند التداخل، تشكل المدادات الفولاذية ذات القسم Z المدرفلة على البارد شعاعًا مستمرًا متعدد الامتدادات، مما يقلل بشكل فعال من لحظات الانحناء متوسطة الامتداد. في ظل ظروف الحمل والامتداد المتطابقة، يمكن استخدام مواصفات مقطع جانبي أصغر مقارنة بالفولاذ ذو القسم C، مما يقلل من تكاليف شراء الفولاذ الإجمالية. في المقابل، يعتمد الفولاذ ذو القسم C عادةً على الوصلات ذات الامتداد البسيط؛ تتطلب التطبيقات طويلة المدى مقاطع عرضية أكبر، مما يؤدي إلى استهلاك أعلى للمواد.
نظرًا لتطابق الارتفاع وسمك الجدار، يوفر القسم Z عزمًا أعلى من القصور الذاتي على طول محوره القوي مقارنة بالفولاذ على شكل حرف C. إنه يوفر قدرة تحمل رأسية فائقة ومقاومة للثلوج الكثيفة والرياح القوية، مما يجعله الخيار المفضل للمشاريع الساحلية وهياكل الهياكل ذات المساحة الكبيرة.
يتوافق هيكل الحافة المائلة بشكل طبيعي مع الأسطح المنحدرة، مما يضمن دعمًا ثابتًا دون التعرض لخطر التحميل من جانب واحد وغير مدعوم غالبًا ما يوجد في الأقسام القيصرية؛ يمكن أن تتسبب الحواف المسطحة للأقسام القيصرية في انحراف الحمل على المنحدرات الشديدة، مما يؤدي إلى الانحراف والتشوه بمرور الوقت.
يسمح استخدام الفولاذ ذو المقطع Z للأسقف ذات الامتداد الكبير بتقليل مواصفات المظهر الجانبي وإجمالي استهلاك الفولاذ. وزنها الذاتي أقل بكثير من وزن قناة الفولاذ التقليدية المدرفلة على الساخن؛ لا يؤدي الوزن الزائد لفولاذ القنوات إلى زيادة تكاليف المواد فحسب، بل يزيد أيضًا من تكلفة العوارض الرئيسية وبناء الأساسات، ولهذا السبب تم التخلص التدريجي من فولاذ القنوات المدلفن على الساخن إلى حد كبير في مدادات الأسطح في المباني الصناعية الحديثة المصنوعة من الفولاذ الخفيف.
تم تصنيعه من خلال عملية جلفنة بالغمس الساخن المتكاملة، فهو يلبي معايير مقاومة التآكل المزدوجة (80 ميكرومتر للمناطق الداخلية، 120 ميكرومتر للمناطق الساحلية)، مما يضمن مقاومة الصدأ أثناء الاستخدام الخارجي طويل المدى. بالنسبة لامتدادات السقف الطويلة، يمكن ربط المقاطع مباشرة لتمديد الطول دون الربط المجزأ، مما يؤدي إلى سرعة تركيب إجمالية أسرع بكثير مقارنة بالوصلات المؤخرية المطلوبة للأقسام القيصرية.
1). مدادات القسم القيصري: تستخدم بنية مفصلية مدعومة ببساطة؛ مناسبة لأنظمة جدران المصانع والأسقف الصغيرة (أقل من 15 مترًا).
2). فولاذ القناة المدلفن على الساخن: وزن ذاتي عالي وتكلفة عالية؛ نادراً ما يستخدم في أنظمة الأغلفة المصنوعة من الفولاذ الخفيف.
3). المدادات ذات القسم Z: تسمح بحمل الحمولة الملتف والمستمر وتوفر مقاومة ممتازة للانحناء؛ مصممة خصيصًا للأسقف شديدة الانحدار وذات الامتداد الكبير.
المواد الخام للمدادات الفولاذية ذات القسم Z المدرفلة على البارد هي شريط فولاذي مجلفن بالغمس الساخن Q235B. يتم التحقق من سمك الشريط وسمك طبقة الجلفنة عند وصول كل دفعة؛ يجب أن يكون طلاء الزنك على الأقل 80 ميكرومتر للتطبيقات الداخلية و120 ميكرومتر للتطبيقات الساحلية. يتم فحص السطح بحثًا عن عيوب مثل البقع غير المطلية أو التقشير أو الانحناءات الصلبة أو الخدوش؛ يتم عزل المواد غير المطابقة على الفور واستبعادها من الإنتاج. تشمل سماكة جدار الإنتاج القياسية 1.8 مم، 2.0 مم، 2.2 مم، و2.5 مم.
يتم رفع الملفات الفولاذية على رف التحميل، وتقوم آلة فك اللف بتحرير الشريط. تعمل معدات التسوية على التخلص من إجهاد اللف، في حين أن الوحدة مجهزة بنظام تصحيح كهروضوئي ثنائي الجانب لمنع سوء محاذاة التغذية وضمان أبعاد مقطعية موحدة.
تعمل مجموعات متعددة من بكرات التشكيل على ثني الشريط الفولاذي تدريجيًا، ولف الشكل Z - الذي يتميز بالحواف المائلة والشفاه الملتفة إلى الداخل - في تمريرة واحدة. تتيح هذه العملية الإنتاج الضخم للنطاق القياسي الكامل من Z140 إلى Z300؛ تضمن الأدوات الثابتة تفاوتات الأبعاد التي يمكن التحكم فيها.
يتم قطع المواد بدقة عبر الإنترنت للأطوال التي يتطلبها مشروع العميل. ينتج المنشار الطائر الهيدروليكي قطعًا نظيفًا وسلسًا، مما يتجنب تشوه المقطع العرضي الناتج عن السحق أو النتوءات المفرطة.
يتم ثقب فتحات المسامير على طرفي الملف الجانبي لتسهيل التداخل في الموقع والوصلات المثبتة بمسامير. تباعد الفتحات القياسي يلغي الحاجة إلى حفر إضافي أثناء التثبيت.
1). القياس الفعلي لارتفاع القسم وعرض الحافة وأبعاد الشفة وسمك الجدار للتحقق من مطابقتها لمواصفات الطلب؛
2). فحص العيوب مثل الانحناء الجانبي أو الالتواء أو تلف الطلاء المجلفن؛ يتم فرز المنتجات المعيبة لإعادة صياغتها.
يتم تجميع المدادات على شكل حرف Z ذات الطراز المتماثل وسمك الجدار والطول معًا. يتم وضع المنصات الخشبية في الأسفل للحماية، ويتم لصق ملصقات تعريفية تحدد النموذج وسمك الجدار والطول الفردي وكمية الشحنة واسم المشروع المقابل.
تتم معالجة مجموعات كاملة من المكونات المساعدة بشكل متزامن: يتم تصنيع قضبان الربط عن طريق قطع الفولاذ المستدير Φ10/Φ12، ولف الخيوط على كلا الطرفين، وتطبيق الجلفنة بالغمس الساخن؛ يتم تصنيع الدعامات عن طريق قطع ومعالجة الأنابيب الملحومة Φ32×2.0؛ ويتم إنتاج دعامات الأفاريز والمرابط عن طريق الانحناء. تخضع جميع المكونات للجلفنة، ويتم فرزها وتعبئتها، ويتم شحنها في نفس دفعة المدادات على شكل حرف Z.
1). قم بلحام وتثبيت المدادات المجلفنة بالغمس الساخن على السطح العلوي لعوارض السقف الفولاذية؛
2). قم بتداخل أطراف مدادات Z في ترتيب متدرج، وقم بإدخال وربط مسامير M12/M14 لتشكيل عارضة حاملة مستمرة؛
3). تثبيت قضبان ربط مستقيمة وقطرية، باستخدام دعامات الأكمام لتعزيز الاستقرار الجانبي؛ قم بتركيب دعامات إفريز في جميع أنحاء أقسام السقف طويلة المدى.
1). درجة المواد: شريط فولاذي مجلفن بالغمس الساخن Q235B
2). معيار الجلفنة: ≥80μm للمناطق الداخلية القياسية؛ ≥120μm للمناطق الساحلية والمناطق الصناعية الكيميائية
3). سمك الجدار القياسي: 1.8 مم، 2.0 مم، 2.2 مم، 2.5 مم؛ نسخة 3.0 ملم للخدمة الشاقة متاحة عند الطلب
4). الخواص الميكانيكية: قوة الخضوع ≥235 ميجا باسكال؛ نطاق قوة الشد 375 ميجا باسكال - 500 ميجا باسكال
Z140*50*20، Z160*50*20، Z180*60*20، Z200*70*20، Z220*75*20، Z250*75*20، Z280*80*20، Z300*80*20
- Z160×50×20: 2.0 مم ≈ 4.58 كجم/م؛ 2.2 ملم ≈ 5.03 كجم/م
- Z180×60×20: 2.0 مم ≈ 5.21 كجم/م؛ 2.2 ملم ≈ 5.72 كجم/م
1. قضبان الترهل: Φ10، Φ12 Q235 الفولاذ المستدير المجلفن بالغمس الساخن؛ تتميز الأطراف بخيوط ملفوفة؛
2. الأكمام الدعامية: الأنابيب الفولاذية غير الملحومة Φ32×2.0؛
3. دعامات الحواف (دعامات الركبة): 1.8 مم - 2.0 مم من الصلب ذو المقطع C الصغير أو الفولاذ الزاوي؛ المكونات الأساسية للأسطح المقاومة للرياح العالية؛
4. ملحقات التوصيل: مرابط مدادة مصنوعة من صفائح فولاذية مجلفنة بالغمس الساخن بسمك 3.0-5.0 مم؛ مسامير التثبيت هي مسامير عالية القوة مجلفنة بالغمس الساخن M12/M14.
1. الأسطح ذات الامتداد الصغير إلى المتوسط (الامتداد ≥ 15m): Z160×50×20، سمك الجدار 2.0mm؛
2. مباني المصانع ذات المساحة الكبيرة (18-30 م): موديلات Z180 أو Z200، سمك الجدار 2.0-2.2 مم؛ قضبان الترهل المثبتة على كامل المدى؛ يتم تثبيت الأقواس بشكل مستمر على طول السقف؛
3. المناطق الساحلية ذات الرياح العاتية والبيئات المسببة للتآكل: اختر مقاطع سمكها 2.2-2.5 مم؛ تقليل تباعد تركيب قضيب الترهل؛ زيادة سماكة طبقة الجلفنة إلى 120 ميكرومتر.
تسمح الحواف المائلة بالتداخل من طرف إلى طرف، مما يؤدي إلى إنشاء نظام هيكلي مستمر للحزم؛ بالنسبة لنفس أبعاد المقطع العرضي، توفر المدادات الفولاذية ذات القسم Z المدرفلة على البارد مقاومة انحناء فائقة مقارنةً بالفولاذ ذو المقطع C، مما يجعلها مناسبة لجميع مشاريع أسقف الهياكل الفولاذية المنحدرة ذات الامتداد الكبير.
1. س: كيف يمكنني التمييز بين الفولاذ ذو القسم Z والصلب ذو القسم C والاختيار بينهما؟
ج: استخدم الفولاذ ذو القسم C للأسقف قصيرة المدى (أقل من 15 مترًا) والجدران الخارجية للمصنع الحاملة؛ إعطاء الأولوية للصلب ذو المقطع Z للأسقف المائلة، ومباني المصانع الكبيرة (أكثر من 18 مترًا)، والأسقف ذات الإطارات الفضائية في المناطق الساحلية العاصفة.
2. س: كيف يتم ضمان الحماية من التآكل للصلب ذو المقطع Z في المشاريع الساحلية؟
ج: يتم تصنيع الطلبات الخاصة بالمناطق الساحلية باستخدام شرائح فولاذية مجلفنة بالغمس الساخن بسمك 120 ميكرومتر؛ تخضع جميع المكونات الملحقة - مثل قضبان الترهل، والمرابط، وأقواس الحواف - لنفس عملية الجلفنة شديدة التحمل لمنعها من الصدأ قبل الأقسام الهيكلية الرئيسية.
3. س: هل تقدمون قطعًا مخصصة للطول وتوفرون مجموعة كاملة من الملحقات للشحن؟
ج: نحن نؤيد القطع إلى أي طول محدد. يمكن مطابقة مجموعة كاملة من الملحقات - بما في ذلك قضبان الترهل، والدعامات، وأقواس الحواف، والمرابط، ومسامير التوصيل - مع متطلبات المصنع المحددة وحمل الرياح وشحنها معًا في حاوية واحدة.
4. س: هل يمكن استخدام الفولاذ ذو المقطع Z مباشرة كمدادة للجدار؟
ج: لا ينصح؛ تجعل الحواف المائلة من الصعب تركيب ألواح الجدران العمودية. يعتبر الفولاذ ذو القسم C هو الاختيار القياسي لمدادات الجدران الحاملة.
