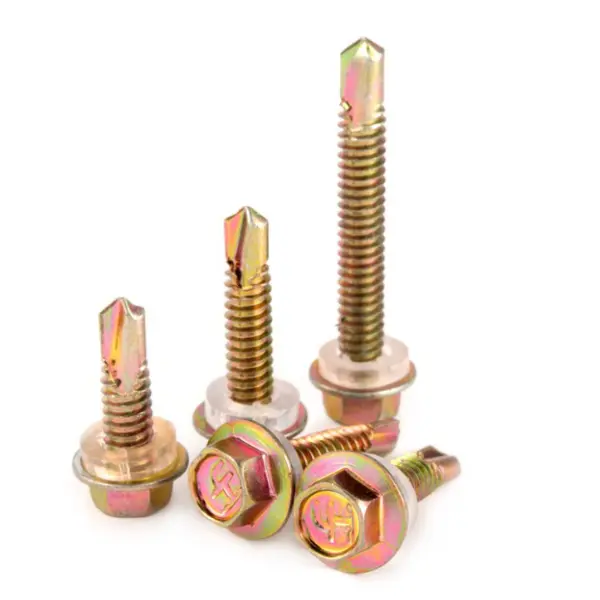

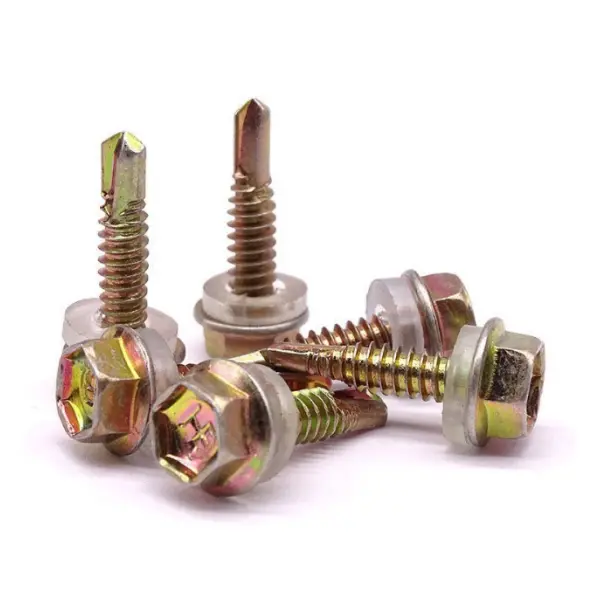

تم تصميم براغي التنصت الذاتية لأنظمة الكسوة الفولاذية خصيصًا لأغلفة بناء الهياكل الفولاذية، بما في ذلك الأسقف وتكسية الجدران ومكونات الزخرفة (مثل الزوايا الوامضة والزاوية).
المواد: الفولاذ الكربوني المتوسط (1022) أو الفولاذ المقاوم للصدأ (410/304)؛ معالج بالحرارة ومجهز بطبقة من الزنك أو الطلاء المركب.
الوظيفة الأساسية: تلغي الحاجة إلى الحفر المسبق؛ يقوم بالحفر والتنصت والتثبيت في خطوة واحدة. مناسبة لتوصيل الصفائح المعدنية الرقيقة (0.5-6 مم)، مثل الفولاذ المطلي بالألوان، والألواح المجلفنة، والمدادات الفولاذية ذات القياس الخفيف.
الرأس: رأس غسالة سداسي؛ متوافق مع برامج تشغيل المقبس أو مفاتيح الطاقة؛ يوفر مقاومة عالية لعزم الدوران ويمنع الانزلاق.
النقطة: نقطة حفر مدمجة (مثقاب ملتوي مصغر) مع مزامير لإزالة الرقائق؛ قادرة على الحفر مباشرة من خلال ألواح الصلب.
الموضوع: خيط خشن (14 TPI)؛ يوفر قدرة قوية على التنصت على الذات وقوة تثبيت عالية.
الانتهاء من السطح: المجلفن بالغمس الساخن، أو الزنك الملون، أو داكروميت؛ مقاومة للتآكل ومناسبة للاستخدام في الهواء الطلق.
يتضمن التجميع القياسي جسم المسمار وغسالة مانعة للتسرب مقاومة للماء (مجمعة مسبقًا)؛ جاهز للاستخدام الفوري في الموقع دون الحاجة إلى تركيب الغسالة يدويًا.
نوع الرأس: رأس غسالة سداسي؛ يوفر قدرة تحمل عالية وملاءمة آمنة ومتدفقة. المواصفات (المشتركة):
القطر: 5.5 ملم (#12)، 6.3 ملم (#14)
الطول: 25-150 مم (يجب أن يخترق اللوحة وطبقة العزل، مع تضمين ≥25 مم في المدادة)
نقطة الحفر: ST4.2 – ST6.3، المقابلة لسماكات صفائح الفولاذ المختلفة.
الهيكل: فلكة مركبة تتكون من فلكة معدنية (فولاذ مجلفن / ستانلس ستيل) + مطاط EPDM.
الوظائف: مقاومة للماء، ومنع التسرب، ومقاومة الشيخوخة، ومقاومة الطقس (نطاق التشغيل: -40 درجة مئوية إلى 120 درجة مئوية).
الأبعاد: القطر الخارجي ≥19 مم؛ يوفر مساحة اتصال كبيرة لختم موثوق. 3) الأدوات المطلوبة (ضرورية للتثبيت)
المحركات: مقابس سداسية مقاس 1/4 بوصة (8 مم/10 مم)؛ مفتاح ربط لاسلكي أو مثقاب كهربائي
الأدوات المساعدة: ميزان الروح، شريط القياس، حبل الأمان (للعمل على المرتفعات)
قوة الشد: ≥450 ميجا باسكال
صلابة السطح: HRC 35–45 (نقطة الحفر الصلبة، النواة الصلبة)
قوة السحب: ≥8700 N (Q235، لوح فولاذي 4 مم)
عزم الدوران: ≥10.9 نيوتن متر
مقاومة رش الملح: ≥500 ساعة (مجلفن بالغمس الساخن)
سمك اللوحة المطبقة: 0.5-6 مم (حسب مواصفات نقطة الحفر)
التسقيف: تثبيت صفائح الفولاذ المطلية بالألوان على المدادات الفولاذية (مقاومة الرياح والعزل المائي)
تكسية الجدران: تثبيت صفائح الفولاذ المطلية بالألوان على أحزمة/مدادات الجدار
القطع/الوميض: تثبيت أغطية التلال، والأفاريز، وزخارف زوايا الأبواب/النافذة
أخرى: أنظمة تركيب الخلايا الكهروضوئية، وقنوات الهواء، وأغلفة المباني الفولاذية خفيفة الوزن
1. يلغي خطوات الحفر والتنصت. تركيب سريع وموفر للعمالة
2. المشاركة الضيقة؛ مقاومة للتخفيف والانفصال
3. متوافق مع مواد مختلفة. متعددة الاستخدامات للغاية
4. الحجم الصغير. مناسبة لتوصيل المكونات ذات الجدران الرقيقة وخفيفة الوزن
المقارنة: براغي قياسية ذات نقاط حادة ومسامير قياسية ومسامير عمياء
1. الحفر والتثبيت المتكامل. كفاءة تركيب عالية للغاية
يتميز بهيكل قطع نقطة الحفر المدمج؛ يلغي الحاجة إلى الحفر المسبق أو التنصت. يتم الانتهاء من الحفر واللولبة والتثبيت في خطوة واحدة، مما يقلل بشكل كبير من خطوات العملية - وهو مثالي لتركيب الأغلفة على نطاق واسع في مواقع البناء.
2. رأس شفة عرافة. قوة تثبيت قوية دون الانزلاق
يجمع بين محرك سداسي خارجي ووجه شفة، مما يسمح بتطبيق عزم دوران عالي باستخدام مفاتيح ربط كهربائية. يقلل سطح المحمل الكبير من خطر تجريد الخيوط أو قص الرأس، مما يجعله مناسبًا للظروف التي تنطوي على الاهتزاز أو ضغط الرياح في الهياكل الفولاذية.
3. غسالة مركبة متكاملة. ختم مقاوم للماء ممتاز
تم تجميعها مسبقًا في المصنع بمكونات معدنية وEPDM. فلكة مطاطية مركبة: تتناسب بشكل مريح مع سطح اللوحة بعد شدها؛ مقاومة للشيخوخة ودرجات الحرارة القصوى. يمنع تسرب المياه من المصدر. مصممة خصيصًا لأنظمة غلاف المباني العازلة للماء.
4. مادة صلبة، مناسبة للتوصيلات المعدنية
مقواة بصلابة سطحية عالية؛ قادرة على الحفر بشكل موثوق من خلال صفائح فولاذية مطلية بالألوان مقاس 0.5-6 مم ومقاطع فولاذية مجلفنة؛ تضمن المتانة المتوازنة مقاومة الكسر أو تجريد الخيوط أثناء التثبيت، مما يوفر قدرة تحمل فائقة مقارنة بالمسامير ذاتية اللصق القياسية.
5. مقاومة للتآكل والطقس، ومناسبة للبيئات الخارجية
يتميز بمعالجات سطحية قياسية مثل طلاء الزنك الملون، أو الجلفنة بالغمس الساخن، أو طلاء داكروميت؛ يوفر مقاومة ممتازة لرذاذ الملح والصدأ. متينة للاستخدام طويل الأمد في المنشآت الصناعية في الهواء الطلق أو الساحلية؛ مثالية لتطبيقات المغلف الهيكل الصلب في الهواء الطلق.
6. مشاركة خيط قوية، مقاومة لرفع الرياح وتخفيفها
تضمن الخيوط الخشنة المتخصصة ذاتية التنصت ارتباطًا وثيقًا بالمدادات الفولاذية؛ يوفر مقاومة ممتازة للسحب والانزلاق؛ يقاوم أحمال الرياح القوية على الأسطح ويقاوم الارتخاء بمرور الوقت.
1. مقابل. مسامير التنصت الذاتية القياسية ذات النقاط الحادة: تكلفة أعلى للوحدة؛ غير مناسب للركائز غير المعدنية مثل الخشب أو البلاستيك.
2. مقابل. البراغي القياسية: قدرة تحمل أقل؛ لا يمكن استخدامها للمفاصل الهيكلية الحاملة الأولية؛ مناسب فقط لأنظمة الأظرف والوصلات الرقيقة.
3. مقابل. المسامير العمياء: تسمح بالتفكيك والصيانة المتكررة (على عكس المسامير ذات الاستخدام الواحد)؛ ومع ذلك، فإن المقاومة الزلزالية والتسامح مع التشوه المتكرر أقل من تلك الخاصة بالمثبتات الهيكلية عالية القوة.
براغي ذاتية التنصت لأنظمة تكسية الفولاذ السيناريوهات القابلة للتطبيق: أسقف المصنع، وتكسية الجدران (ألواح فولاذية مطلية بالألوان)، وزخرفة الزوايا والزوايا، وأنظمة الأغلفة الفولاذية ذات المقياس الخفيف، وما إلى ذلك؛ يتبع التثبيت المواصفات العامة لبناء غلاف الهيكل الفولاذي.
1. فحص المواد
التحقق من المواصفات والطول والطلاء المضاد للتآكل؛ فحص الغسالات المركبة المجمعة مسبقًا للتأكد من أنها سليمة وخالية من الانفصال أو التشقق؛ التمييز بين مواصفات نقطة الحفر لتتناسب مع السماكة الإجمالية للألواح.
2. إعداد الأداة
سائق مقبس سداسي، مفتاح كهربائي متغير السرعة / قم بإعداد مثقاب كهربائي محمول، وضبط إعدادات السرعة وعزم الدوران مسبقًا؛ قم أيضًا بإعداد شريط قياس وقلم تحديد وسكين متعدد الاستخدامات.
3. تحضير سطح القاعدة
التأكد من أن أسطح الألواح والمدادات خالية من الحطام أو الصدأ السائب أو النتوءات؛ تأكد من أن وصلات تداخل اللوحة ناعمة وأن أسطح اللوحة خالية من الالتواء.
4. التخطيط وتحديد المواقع
قم بربط الخطوط وفقًا للرسومات لتحديد المسافة بين المسامير، مما يضمن المحاذاة الأفقية والرأسية.
1. قم بمحاذاة الألواح وملاءمتها معًا، وتثبيتها مؤقتًا للتأكد من أن عرض التداخل يلبي مواصفات التصميم.
2. تطبيق الضغط بشكل عمودي على سطح اللوحة أثناء الحفر؛ الحفاظ على المحاذاة الرأسية - يُمنع منعًا باتًا إمالة المسامير أو تحريكها بزاوية.
3. الحفر والتثبيت بسرعة ثابتة، مما يسمح لطرف الحفر الذاتي باختراق اللوحة والمدادة؛ تجنب القوة المفاجئة أو المفرطة لمنع كسر طرف المثقاب أو تشويه اللوحة.
4. معيار التثبيت: يجب أن تقوم الحافة بضغط الغسالة المركبة بحيث يتم ضغط الحشية المطاطية بالتساوي وتمتد قليلاً إلى الخارج؛ لا تبالغ في إحكام ربطها، حيث قد يؤدي ذلك إلى تشقق الحشية المطاطية أو يتسبب في حدوث مسافة بادئة في سطح اللوحة وتسربها.
5. تسلسل التثبيت: تابع من منتصف الامتداد باتجاه كلا الطرفين ومن المنتصف إلى الخارج لتقليل الضغط المتراكم في الألواح.
1. بالنسبة لألواح التسقيف، ضع البراغي على قمم التموجات؛ يحظر إدخال المسامير في الأحواض (لأن ذلك يؤدي إلى تراكم المياه وتسربها)؛ التباعد... الالتزام الصارم بالرسومات، مع التركيز بشكل خاص على زيادة كثافة أدوات التثبيت حول التلال والأفاريز والمزاريب.
2. تثبيت ألواح الحائط العمودية من الأعلى إلى الأسفل؛ قم بزيادة كثافة المسمار عند المفاصل المتداخلة لضمان إغلاق مانع لتسرب الماء.
3. قم بتطبيق التثبيت المزدوج عند القطع، وميض الزاوية، ونقاط الإغلاق، مع توزيع البراغي بالتساوي على جانبي الزاوية لمنع تجعد الحافة أو تسرب الماء.
1. الفحص البصري الشامل: تأكد من أن البراغي عمودية ومتباعدة بشكل متساوٍ، وأن الغسالات سليمة وموضعة بشكل صحيح.
2. تأكد من أن أسطح الألواح خالية من الخدوش أو الخدوش الكبيرة وأن موانع التسرب المتداخلة سليمة.
3. يُحظر الدوس على المناطق المكتملة أو التحديق بها أو ضربها لمنع فك المسمار أو فشل الختم.
4. استبدل أو أعد صياغة أي غسالات تالفة أو براغي غير محاذاة على الفور.
1. لا تقم بإزالة أو استبدال الغسالات المركبة الأصلية؛ التثبيت بدون غسالات ممنوع منعا باتا.
2. لا تقم بتحريك البراغي بزاوية أو الإفراط في ربطها بعزم دوران مفرط، لأن ذلك قد يتسبب في حدوث تسرب أو كسر المسمار.
3. لا تستخدم البراغي ذات نقاط الحفر البالية أو الخيوط التالفة.
4. تجنب التركيب الخارجي أثناء المطر أو عندما تكون أسطح الألواح مبللة.
1. المادة الأساسية: فولاذ قياسي 1022، فولاذ متوسط الكربون (مقوى بالتسقية)؛ الفولاذ المقاوم للصدأ 410/304 للبيئات عالية التآكل
2. المعالجة الحرارية: التصلب من خلال (سطح صلب، قلب صلب)
3. مقاومة التآكل السطحي: طلاء الزنك الملون، الجلفنة بالغمس الساخن، Dacromet، الفوسفات
4. الغسالة المطابقة: دعامة من الفولاذ المجلفن + مطاط EPDM (ختم مقاوم للطقس)
1. صلابة السطح: HRC 35–45 (يضمن إمكانية الحفر، ويمنع كسر الأطراف)
2. قوة الشد: ≥450 ميجا باسكال
3. عزم الدوران النهائي: ≥10.9 نيوتن متر (المواصفات القياسية)
4. سعة السحب (متطابقة مع صفائح فولاذية 0.5–4 مم + مدادة): ≥8700 N
1. الأحجام الاسمية المشتركة: ST5.5، ST6.3 (السائدة للمشاريع الهندسية)
2. نوع الخيط: خيط خشن ذاتي التنصت؛ ملف تعريف حاد، قبضة قوية
3. نوع نقطة الحفر: نقطة الحفر الذاتي القياسية؛ مناسبة لسماكة الورقة من 0.5 إلى 6 مم
1. درجة حرارة التشغيل: -40 درجة مئوية إلى 120 درجة مئوية؛ مقاومة للشيخوخة ذات درجات الحرارة العالية/المنخفضة
2. الأداء: مقاوم للماء، ممتص للصدمات، يمنع تلف الصفائح؛ عمر الخدمة ≥10 سنوات
3. الهيكل: تم تجميعه مسبقًا كوحدة واحدة في المصنع؛ غير قابل للفصل
1. الزنك الملون: مقاومة رش الملح ≥200 ساعة؛ مناسبة لمناطق المصنع الداخلية/الجافة
2. الجلفنة بالغمس الساخن / Dacromet: مقاومة رش الملح ≥500 ساعة؛ مناسبة للبيئات الخارجية والرطبة والساحلية
1. متطلبات التثبيت: يجب أن تكون الغسالة مضغوطة بشكل متساوٍ؛ تجنب الإفراط في التشديد لمنع تشقق المطاط أو المسافة البادئة لسطح الورقة
2. عمق الحفر: بعد اختراق الصفيحة الملونة، يجب أن يكون التضمين الفعال في المدادة الفولاذية ≥25 مم
3. التطبيق: توصيل صفائح الكسوة الرقيقة (الأسقف، ألواح الجدران، اللمعان/الزخرفة)؛ لا يُستخدم في المفاصل الهيكلية الحاملة للحمل الأساسي
