قضبان ربط من الصلب المجلفن للتدعيم الهيكلي

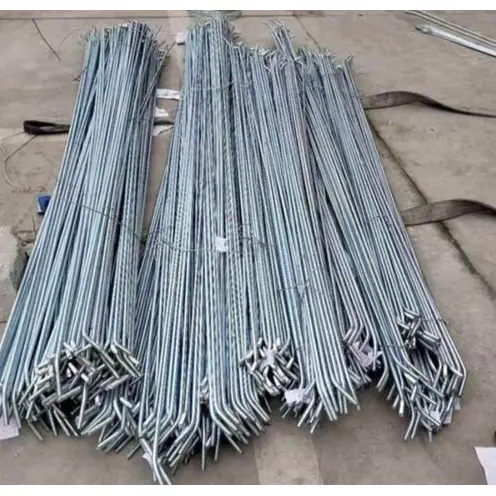

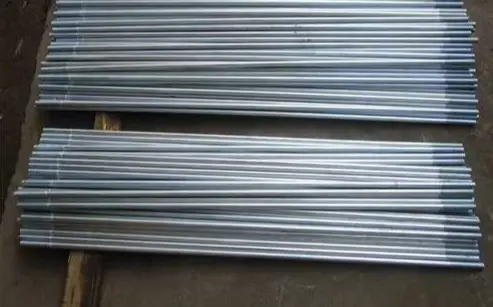

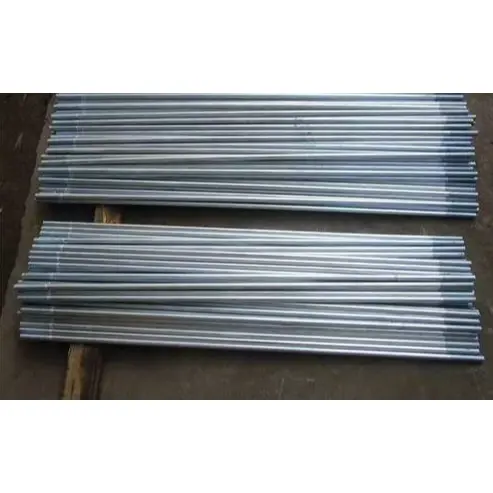

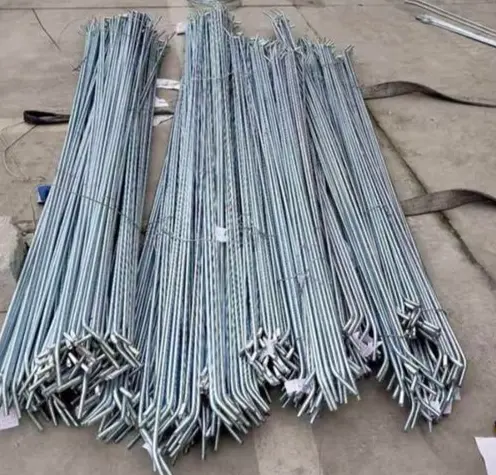

قضبان الربط الفولاذية المجلفنة للتدعيم الهيكلي (المعروفة أيضًا باسم قضبان الربط المجلفنة بالغمس الساخن أو قضبان الشد الفولاذية) عبارة عن مكونات هيكلية فولاذية مستديرة تستخدم في الهياكل الفولاذية - مثل المنشآت الصناعية والأسقف والجدران وأنظمة التركيب الكهروضوئية - لتحمل قوى الشد، ونقل الأحمال الأفقية، وتثبيت المدادات وأحزمة الجدران، ومنع عدم الاستقرار الجانبي.

تعريف المنتج وتكوينه

I. معلومات المنتج الأساسية

المواد: معيار Q235B؛ Q355B للتطبيقات ذات التحميل العالي. يخضع الفولاذ المستدير للسحب البارد والتبريد والتلطيف والخيوط من كلا الطرفين.

مقاومة التآكل: المجلفن بالغمس الساخن (HDG)؛ سمك طلاء الزنك ≥70-100μm؛ مناسبة للبيئات الساحلية الخارجية أو شديدة التآكل.

الوظيفة: تشمل الأنواع قضبان ربط مستقيمة (قضبان ربط أفقية)، وقضبان ربط قطرية (دعامات الركبة/دعامات الرياح)، وقضبان ربط قابلة للتعديل (شد قابل للتعديل).

ثانيا. التكوين الكامل (التجميع القياسي)

1) جسم قضيب التعادل (قطعة واحدة)

القطر: φ8/10/12/14/16 مم (φ12 هو الأكثر شيوعًا).

الخيوط: M8/M10/M12/M14/M16 عند كلا الطرفين (مطابق للقطر)؛ طول الخيط هو 2d-3d لكل نهاية.

الطول: مخصص على أساس الامتداد؛ التسامح ± 5 مم؛ متوفر في إصدارات مترابطة بالكامل أو مزدوجة النهاية.

السطح: مجلفن بالغمس الساخن؛ مقاومة رذاذ الملح ≥500h.

2) ملحقات التثبيت (مجموعة واحدة لكل طرف)

المكسرات السداسية: الصف 4.8 / الصف 8؛ تراجع الساخنة المجلفن. ·غسالات مسطحة: Q235 / المجلفن؛ توزيع الضغط ومنع الخدش.

· غسالات زنبركية / صواميل قفل: تمنع الارتخاء بسبب الاهتزاز (إلزامية لمناطق التسقيف / حمل الرياح).

3) ملحقات التعديل/الاتصال (اختيارية بناءً على المتطلبات)

· شدادات (أدوات ضبط قضيب الربط): أنواع نهاية الشوكة أو الجسم المغلق؛ مزورة من الفولاذ 45#، المجلفن بالغمس الساخن؛ نطاق التعديل: ±50-150 ملم.

· لوحات العروة / لوحات التوصيل: Q235B/Q355B؛ سمك ≥10 مم؛ تراجع الساخنة المجلفن. للاتصال بالمدادات / الحزم / الأعمدة.

· واقيات الخيط: تمنع تلف الخيط أو التآكل أثناء النقل/التركيب.

· الأنابيب الدعامية (لقضبان الضغط): الأنابيب الفولاذية φ42/48 مع قضيب ربط داخلي؛ يضمن الاستقرار تحت الضغط.

ثالثا. نظرة عامة سريعة على المعلمات الرئيسية

·المواد: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· قوة الشد: ≥400MPa (Q235) / ≥470MPa (Q355).

· الطلاء المجلفن: ≥85μm (خارجي)، ≥100μm (ساحلي).

· المواصفات المشتركة: φ12 (M12)، الطول 1-6 م.

رابعا. سيناريوهات التطبيق النموذجية

· أسقف المصنع: قضبان ربط مستقيمة (بين المدادات) + قضبان ربط قطرية (مقاومة الرياح) + شدادات (تعديل الشد).

· تكسية الجدران: قضبان ربط قطرية لأحزمة الجدران؛ منع انتفاخ الجدار أو النزوح الجانبي.

·أنظمة التركيب الكهروضوئية: قضبان ربط طولية/عرضية؛ تعزيز الاستقرار ضد أحمال الرياح والثلوج. المزايا الأساسية

1. مقاومة الصدأ والتآكل: الطلاء المجلفن يجعلها مناسبة لظروف التشغيل الخارجية والرطبة.

2. قوة شد عالية: تقيد بشكل فعال تأرجح المدادة وتعزز الصلابة الهيكلية الشاملة.

3. الطول القابل للتعديل: يمكن ضبط الأطوال بدقة في الموقع، مما يضمن القدرة العالية على التكيف مع التركيب.

4. الكفاءة: خفيفة الوزن وفعالة من حيث التكلفة، مما يسهل تركيب الدفعات بشكل مريح.

التمييز بين النقاط البارزة

I. بالمقارنة مع قضبان الربط المصنوعة من الفولاذ الأسود/المطلية

1. مقاومة فائقة للتآكل والطقس

يخضع لعملية الجلفنة بالغمس الساخن الشاملة؛ يحجب الطلاء السميك المرتبط بالمعادن الرطوبة ورذاذ الملح، مما يسمح بالاستخدام طويل الأمد في البيئات الخارجية أو الرطبة أو الساحلية. في المقابل، تصدأ الأجزاء الفولاذية السوداء القياسية بسهولة، وتتقشر طبقات الطلاء أو تتقشر، مما يستلزم إزالة الصدأ وإعادة الطلاء بشكل متكرر، مما يؤدي إلى ارتفاع تكاليف الصيانة.

2. عمر خدمة أطول

يتجاوز عمر الخدمة 20 عامًا في ظل الظروف العادية - وهو ما يتجاوز بكثير الأجزاء المطلية (3-5 سنوات) - مما يجعلها مثالية للهياكل الفولاذية الخارجية الدائمة مثل مباني المصانع وأنظمة التركيب الكهروضوئية.

3. سلامة السطح ممتازة

طلاء الزنك مقاوم للتآكل ومقاوم للصدمات، مما يقلل من الضرر أثناء النقل والتركيب. الخيوط مقاومة للصدأ والإمساك، مما يضمن التفكيك السلس أثناء الصيانة المستقبلية.

4. مظهر موحد وسهل التفتيش

يتميز بلمسة نهائية رمادية فضية ثابتة، مما يسمح بالتعرف البصري السهل على المواصفات والجودة في الموقع.

ثانيا. بالمقارنة مع قضبان التعادل المصنوعة من الفولاذ المقاوم للصدأ

1. نسبة التكلفة إلى الأداء المتميزة

تكاليف الشراء أقل بكثير من تكاليف شراء قضبان الربط المصنوعة من الفولاذ المقاوم للصدأ؛ في ظل ظروف التآكل القياسية، يكون الأداء العام قابلاً للمقارنة، مما يؤدي إلى تخفيضات كبيرة في تكاليف المشروع.

2. خصائص ميكانيكية مستقرة

يتم تصنيعها بشكل أساسي من الفولاذ Q235B/Q355B؛ تلبي القوة والمتانة متطلبات حمل الشد للهياكل الفولاذية، مما يضمن قدرة تحمل موثوقة ومقاومة للتشوه.

3. القدرة على التكيف عالية المعالجة

أطوال وخيوط قابلة للتخصيص؛ متوافق مع الملحقات مثل شدادات الدوران وأنابيب المباعدة، مما يوفر مرونة للتركيب والمحاذاة والشد في الموقع.

ثالثا. المزايا الفريدة

1. حاملة مركزة وبنية بسيطة: تتعامل في المقام الأول مع أحمال الشد. خفيفة الوزن وفعالة من حيث المساحة؛ يقيد بشكل فعال الإزاحة الجانبية للمدادات وأحزمة الجدار، مما يعزز الاستقرار الهيكلي الشامل؛ بمثابة عضو شد بسيط وفعال في الهياكل الفولاذية.

2. نظام دعم شامل: متوافق مع مجموعة كاملة من الملحقات - مثل الصواميل المجلفنة، والغسالات، وشدادات الربط، والألواح المجمعة - ويتميز بمعالجات مطابقة مضادة للتآكل لمنع التآكل الجلفاني وضمان حماية موحدة.

3. تركيب مريح: تصميم ملولب مزدوج يسمح بضبط التوتر والمحاذاة باستخدام الصواميل، مما يؤدي إلى كفاءة عالية أثناء البناء والتعديل.

رابعا. قيود موجزة

1. الأداء في البيئات القاسية: مقاومة التآكل أدنى من الفولاذ المقاوم للصدأ في البيئات شديدة التآكل أو شديدة الحموضة / القلوية.

2. التكلفة: سعر الوحدة أعلى من قضبان الربط الحديدية السوداء القياسية، مما يؤدي إلى استثمار أولي أعلى قليلاً.

خامسا: ملخص الاختيار

· البيئات الداخلية الجافة، أو الهياكل المؤقتة، أو التحكم الصارم في التكاليف ← اختر قضبان الربط المصنوعة من الفولاذ الأسود أو المطلية.

· المواقع الخارجية/المكشوفة، أو المناطق الساحلية، أو ظروف التآكل القياسية، أو الحاجة إلى أداء طويل الأمد لا يحتاج إلى صيانة ← إعطاء الأولوية لقضبان الربط الفولاذية المجلفنة.

· البيئات الكيميائية ذات التآكل الشديد أو متطلبات النظافة العالية ← اختر قضبان الربط المصنوعة من الفولاذ المقاوم للصدأ.

عملية البناء في الموقع

تنطبق قضبان الربط الفولاذية المجلفنة للتدعيم الهيكلي على: قضبان ربط مدادة المصنع، وقضبان ربط الحائط، وقضبان ربط التثبيت الكهروضوئية، وقضبان ربط المقطورة المعدلة. المادة الأساسية هي عادة الفولاذ الدائري المجلفن بالغمس الساخن Q235B/Q355B؛ التثبيت يتوافق مع معايير الهيكل الصلب.

I. إعداد البناء

1. فحص المواد: التحقق من قطر قضيب الربط، وطوله، ومواصفات الخيط؛ التحقق من وجود طلاء مجلفن سليم والتأكد من خلو الخيوط من الخدوش أو الصدأ أو المقاطع المقطوعة؛ تأكد من أن الملحقات (الصواميل المجلفنة، والغسالات المسطحة، والغسالات الزنبركية، وشدادات المقطورة، وألواح المجمعة) في حالة جيدة. يمنع منعا باتا خلط الملحقات ذات المواصفات أو عمليات التصنيع المختلفة.

2. إعداد الأدوات: الشدات، والمقابس، وشريط القياس، والمطارق اليدوية؛ لضبط قضيب الربط، قم بإعداد العتلات ومفاتيح الشد؛ التأكد من توفر معدات السلامة الكاملة للعمل على المرتفعات. 3. التحقق من القاعدة: التأكد من أن لوحات التوصيل والثقوب/الأقطار المحفورة مسبقًا للكمرات والأعمدة والمدادات وأحزمة الجدران تتوافق مع الرسومات؛ تأكد من وضع المكونات بشكل صحيح وتثبيتها بشكل آمن مؤقتًا.

4. الموجز الفني: حدد بوضوح متطلبات التصميم والانحدار والشد لقضبان الربط، مع التمييز بين مواصفات التثبيت لقضبان الربط المستقيمة، وقضبان الربط القطرية، وقضبان ربط المقطورة.

ثانيا. عملية التثبيت والنقاط الرئيسية التشغيلية

(أ) قضبان ربط ملولبة قياسية مزدوجة الأطراف (قضبان ربط مستقيمة/قطرية)

1. الإدخال: قم بتمرير طرفي قضيب الربط من خلال الفتحات المحفورة مسبقًا في المكونات بشكل تسلسلي، مما يضمن بقاء القضيب مستقيمًا بدون مكامن الخلل أو الالتواءات.

2. وضع الملحقات: قم بتثبيت المكونات بترتيب الغسالة المسطحة ← الغسالة الزنبركية ← الجوز؛ قم بترتيب الانقسام في الغسالة الزنبركية لضمان تأثير مضاد للارتخاء.

3. الربط الأولي: قم بربط الصواميل بشكل متماثل عند كلا الطرفين لتطبيق الشد الأساسي والتخلص من الارتخاء في المكونات.

4. الشد النهائي: يتم الشد على مراحل، مع تطبيق القوة في وقت واحد على كلا الطرفين لضمان التوتر الموحد والاستقامة الشاملة؛ لا تقم بربط جانب واحد بشكل كامل في كل مرة، حيث يؤدي ذلك إلى اختلال المكونات وتركيز الضغط الموضعي.

5. المحاذاة: تحقق من الاستقامة والميل باستخدام عمود راسيا أو سلسلة محاذاة؛ صقل مواقف الجوز حسب الضرورة.

(ب) قضبان ربط المقطورة (نوع قابل للتعديل)

1. قم بتوصيل طرفي قضيب الربط بالعقد الهيكلية وقم بتثبيت الصواميل بشكل غير محكم.

2. قم بتدوير جسم وصلة المقطورة لضبط التوتر، والتحكم في الإحكام العام لضمان تلبية الهندسة الهيكلية والعمودية لمواصفات التصميم.

3. بمجرد التعديل، قم بقفل الصواميل المضادة للفك على جانبي وصلة المقطورة لمنع الدوران أو الارتخاء أثناء الخدمة.

4. بالنسبة لمجموعات قضبان الربط المتوازية، تأكد من الشد المتسق والتوزيع المتوازن للحمل.

(ج) التثبيت بأنابيب فاصل

مرر قضيب الربط من خلال الجزء الداخلي من أنبوب المباعد الفولاذي؛ قم بتثبيت الغسالات والصواميل على المقاطع الملولبة البارزة من كلا الطرفين. تأكد من أن أنبوب المباعد يتناسب مع المكونات (عموديًا أو أفقيًا) دون إمالة أو ترك فجوات.

ثالثا. متطلبات البناء حسب الموقع

1. قضبان ربط مدادة السقف: يجب أن تظل قضبان الربط الأفقية مستوية، ويجب تثبيت قضبان الربط القطرية عند الزوايا التصميمية؛ يجب أن تكون جميع قضبان الربط مشدودة ومشدودة للتخلص من الارتخاء وتعزيز الاستقرار العام للمدادات.

2. قضبان ربط الجدار: يتم تركيبها بشكل تسلسلي من الأعلى إلى الأسفل مع التحكم في عمودي مكونات الجدار؛ تأكد من عدم تداخل قضبان الربط مع الأبواب أو النوافذ أو ألواح الكسوة.

3. اتصالات الزاوية والنهاية: تأكد من اكتمال جميع التركيبات، وقم بتنفيذ تدابير مزدوجة مضادة للفك، وتطبيق تعزيز إضافي في المناطق المعرضة لأحمال الرياح العالية.

رابعا. التفتيش وحماية العمل النهائي

1. الفحص البصري: يجب أن تكون قضبان الربط مستقيمة دون ثني، ويجب أن يكون الطلاء المجلفن خاليًا من الأضرار الجسيمة؛ يجب أن تكون التركيبات كاملة، مع إحكام ربط الصواميل بالكامل وضغط الحلقات الزنبركية بالكامل.

2. الفحص الوظيفي: يجب أن يكون التجميع خاليًا من الارتخاء أو التذبذب؛ يجب أن تتوافق الأبعاد الهيكلية وزوايا الميل مع الرسومات.

3. حماية العمل النهائي: يُحظر الدوس على قضبان الربط أو الطلاء المجلفن أو التأثير عليها أو التسبب في حروق اللحام فيها؛ منع تلوث الملاط أو الزيت في المناطق الملولبة.

4. قم بإصلاح الخدوش الموضعية في الطلاء المجلفن على الفور من خلال تطبيق طلاء غني بالزنك لاستعادة الحماية من التآكل.

V. حظر البناء

1. يمنع منعا باتا حذف الحلقات المسطحة أو الحلقات الزنبركية، أو تركيب مجموعات غير كاملة من التركيبات، أو الخلط في التركيبات غير المجلفنة.

2. يحظر الضغط أو الالتواء أو استخدام تسخين اللهب لتصويب قضبان الربط لتجنب تلف المواد أو فشل الطلاء المجلفن.

3. لا تستخدم قضبان الربط ذات الخيوط التالفة، أو الطلاءات المجلفنة شديدة التقشير، أو التشوه/الانحناء.

4. يُمنع منعا باتا تشديد الصواميل لمنع تجريد الخيط أو تشوه المكونات.

5. تنفيذ تدابير وقائية أثناء البناء الخارجي في الطقس الممطر لمنع الصدأ الناجم عن تراكم الماء لفترة طويلة على الخيوط.

معلمات الأداء الرئيسية لقضبان الربط الفولاذية المجلفنة للتدعيم الهيكلي

المعايير: GB/T 700، GB/T 13912، GB 50017

I. المواد الأساسية والخواص الميكانيكية

1. المواد المشتركة

· المعيار: Q235B؛ الخدمة الشاقة/طويلة المدى: Q355B

2. المؤشرات الميكانيكية

3. مواصفات القضيب: الأقطار المشتركة: φ8، φ10، φ12، φ14، φ16 مم؛ الطول: مخصص لكل الرسومات (قياسي 1-6 م)؛ تحمل الطول: ±5 مم

ثانيا. معلمات الموضوع

1. مواصفات الخيط: مطابقة للقطر الفولاذي المستدير (M8، M10، M12، M14، M16)

2. نوع الخيط: خيط خارجي مزدوج الأطراف؛ طول الخيط في كل طرف هو 2-3 أضعاف القطر الاسمي

3. دقة الخيط: 6 جم؛ تناسب سلس، ومكافحة الاستيلاء

ثالثا. خصائص الطلاء المجلفن (يفضل الجلفنة بالغمس الساخن)

1. سمك الطلاء

· الاستخدام الخارجي القياسي: ≥70 ميكرومتر

· البيئات الساحلية / شديدة التآكل: ≥85 ميكرومتر

2. التصاق: السندات المعدنية. لا تقشير أو يتساقط عند التأثير

3. مقاومة التآكل: اختبار رش الملح ≥500 ساعة؛ عمر الخدمة> 20 عامًا في ظل الظروف الخارجية العادية

رابعا. معلمات الملحقات

1. درجة الجوز: الفئة 4.8 / الفئة 8؛ المجلفن بالغمس الساخن (نفس المادة) ؛ تناسب الدقة مع المواضيع

2. الغسالة المسطحة: مادة Q235، مجلفنة بالغمس الساخن؛ يوزع ضغط الاتصال. يحمي طلاء/طلاء المكونات

3. غسالة الربيع: مرونة عالية. تستخدم في المقام الأول في المناطق ذات الاهتزازات العالية أو الرياح العاتية لمنع الارتخاء

4. وصلة ربط المقطورة (قابلة للتعديل): المواد: الفولاذ المطروق 45#، المجلفن بالغمس الساخن بالكامل؛ نطاق التعديل القياسي: ±50–150 مم مم

V. معلمات الاستخدام والتثبيت

1. وضع التحميل: مصمم لأحمال الشد فقط؛ يُمنع منعا باتا التعرض للضغط أو الانحناء أو الأحمال الجانبية.

2. متطلبات التثبيت: يجب أن يظل قضيب الربط مستقيمًا، وخاليًا من الالتواء أو الربط؛ يجب تشديد المكسرات في كلا الطرفين بشكل متناظر.

3. الملاءمة البيئية: نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى 80 درجة مئوية؛ تجنب الاتصال لفترة طويلة مع الأحماض القوية أو القلويات القوية.

سادسا. خصائص إضافية

1. تشطيب السطح: رمادي فضي غير لامع في جميع الأنحاء مع لون موحد؛ مقاومة للتآكل والتأثير.

2. قابلية إعادة الاستخدام: يوفر طلاء الخيط المجلفن تشحيمًا متأصلًا، مما يمنع التجميع من الاستيلاء على أو تجريد الخيوط أثناء التفكيك للصيانة.
