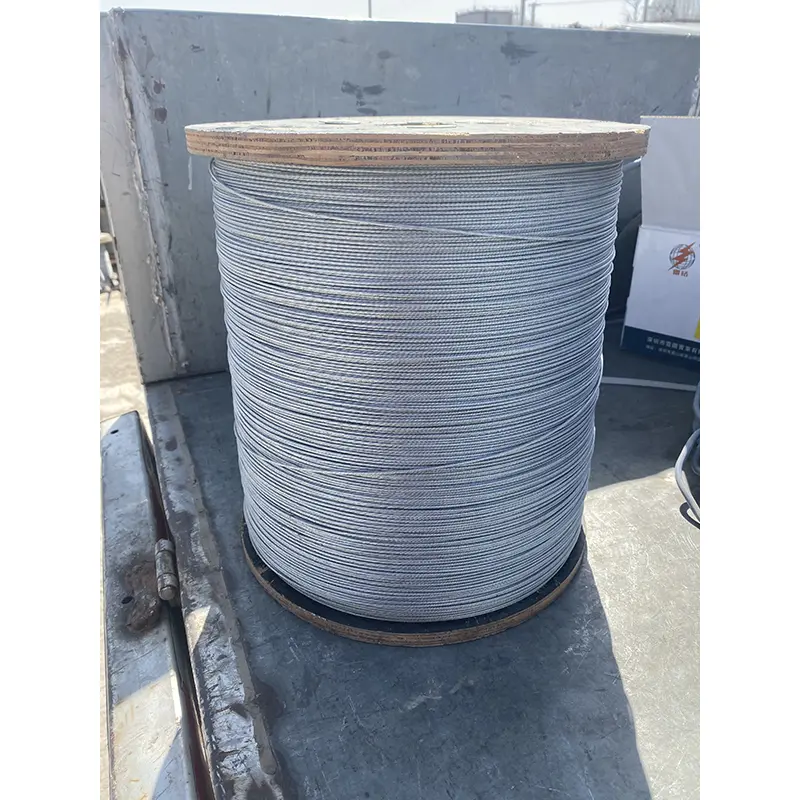

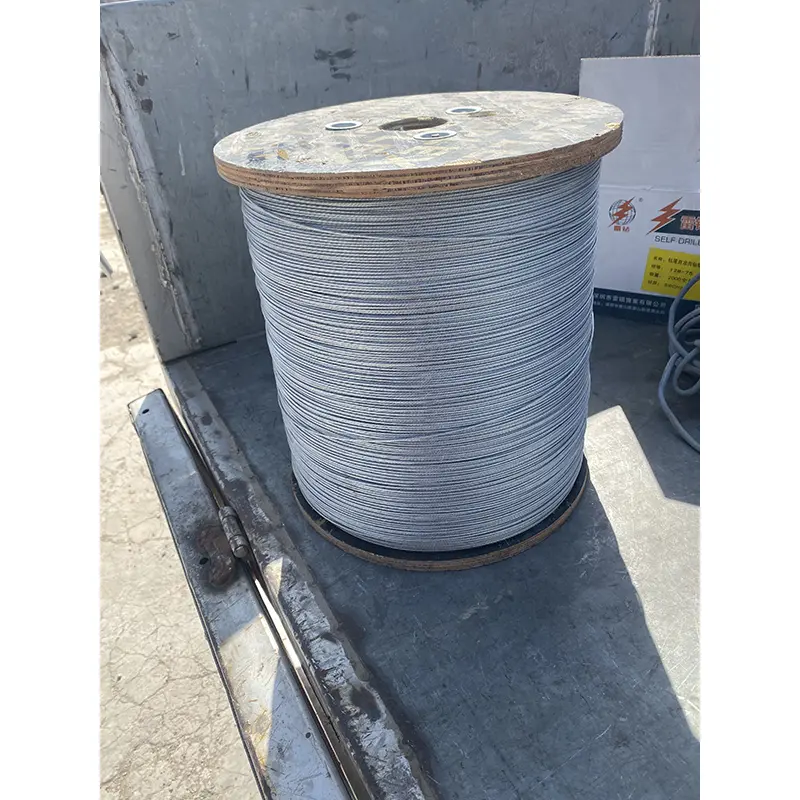

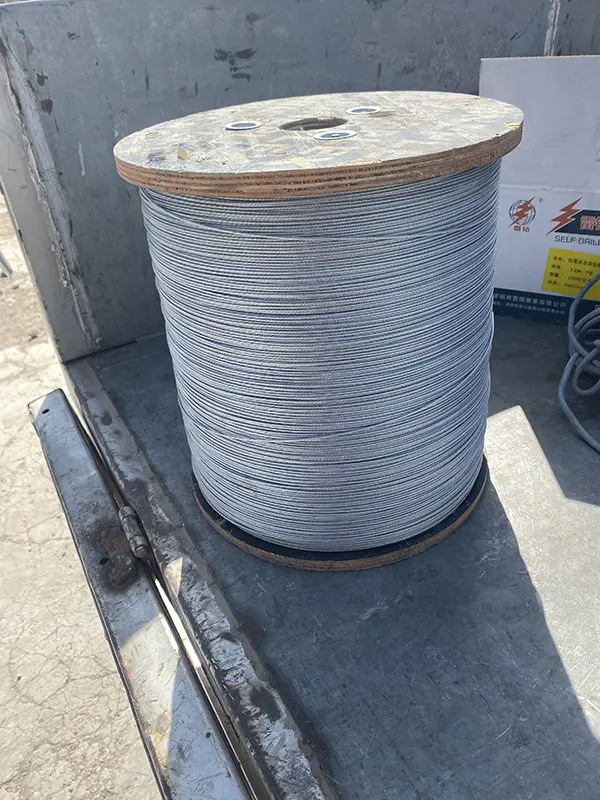

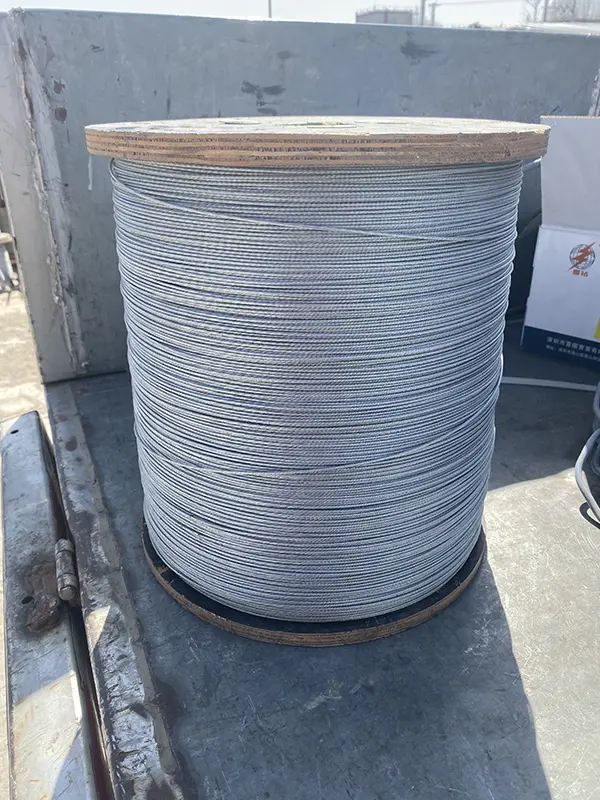

يتم تصنيع هذه الحبال من أسلاك فولاذية عالية الكربون عالية الجودة، وتخضع لعمليات الغمس الساخن أو الجلفنة الكهربائية للحماية من التآكل. تعتبر حبال الأسلاك الفولاذية المجلفنة للبناء مناسبة لمختلف البيئات المسببة للتآكل - بما في ذلك الأماكن الداخلية والخارجية والمكشوفة والساحلية - مما يجعلها مكونات لا غنى عنها للحمل والتدعيم والسلامة في هندسة الهياكل الفولاذية.
1. الطبقة السطحية المجلفنة تعمل كحاجز ضد الهواء، الرطوبة، والملح، مما يوفر مقاومة قوية للصدأ والتآكل. إنها مناسبة للبيئات الخارجية والساحلية والرطبة، وتؤخر بشكل فعال تآكل الأسلاك وكسرها.
2. متوفر في نوعين: المجلفن بالكهرباء والمجلفن بالغمس الساخن. تتميز الحبال المجلفنة كهربائيًا بلمسة نهائية ناعمة وطلاء موحد، في حين تتميز الحبال المجلفنة بالغمس الساخن بطبقة أكثر سمكًا، مما يوفر مقاومة فائقة لرذاذ الملح والشيخوخة، فضلاً عن عمر خدمة أطول بكثير في الهواء الطلق.
1. ملتوية من أسلاك فولاذية عالية الكربون، هذه الحبال توفر قوة شد عالية (الدرجات القياسية: 1570-1960 MPa) وقدرة تحمل ثابتة، تلبي متطلبات التدعيم، وتحمل الحمولة، والجر في الهياكل الفولاذية.
2. إنها تمتلك مرونة شاملة وأداء ثني ممتاز، مما يسمح بالثني واللف واللولبة أثناء التثبيت. وهذا يجعلها مناسبة للتخطيطات المعقدة التي تتضمن المفاصل والزوايا غير المنتظمة والشد المائل.
3. يوزع الحبل الضغط بالتساوي ويوفر مقاومة عالية للصدمات والتعب؛ إنه مقاوم لكسر الأسلاك تحت التحميل المتكرر لفترات طويلة ويضمن عامل أمان عالي أثناء التشغيل.
1. يتميز بالتكوينات الكلاسيكية مثل 6×19 و6×37، مما يوفر توازنًا بين المرونة والصلابة: النوع 6×19 قوي نسبيًا ومقاوم للتآكل، مما يجعله مناسبًا لتطبيقات الشد الثابتة. أما النوع 6×37 فهو أكثر مرونة، مما يجعله مثاليًا للثني والرفع والاستخدام في المناطق المعرضة للحركة المتكررة.
2. خفيفة الوزن. بالمقارنة مع قضبان الربط الفولاذية الهيكلية، فإن هذه الحبال أسهل في النقل والتركيب والشد في الموقع.
3. الاستطالة المتحكم فيها والتشوه المستقر تحت الحمل يضمن الصلابة الشاملة للمكونات مثل السقف الفولاذي، الجدران الساترة، والدرابزين.
1. متوفر في نطاق واسع من المواصفات والأقطار، مما يسمح بالاختيار المرن بناءً على متطلبات الحمل؛ يتم إكمال التثبيت بسهولة باستخدام الملحقات المطابقة مثل مشابك الحبال السلكية، وشدادات الربط، وأجهزة التثبيت.
2. طلاء السطح المجلفن يوفر معامل احتكاك معتدل، مما يمنع الانزلاق بعد التثبيت والشد، ويضمن نقاط اتصال موثوقة.
3. سهلة المعالجة. يمكن قطع الأطوال في الموقع حسب الحاجة، مما يؤدي إلى انخفاض هدر المواد وكفاءة بناء عالية.
1. تكلفة أقل من حبال أسلاك الفولاذ المقاوم للصدأ. تلبي مقاومة التآكل والخصائص الميكانيكية احتياجات الغالبية العظمى من تطبيقات الهياكل الفولاذية، مما يوفر فعالية ممتازة من حيث التكلفة.
2. توفر عمر خدمة أطول بثلاث مرات من حبال الأسلاك الفولاذية الساطعة العادية (غير المطلية) في البيئات الخارجية أو الرطبة، مما يقلل من تكاليف الاستبدال والصيانة على المدى الطويل.
1. الطلاء المجلفن عرضة للتقشير الموضعي نتيجة التعرض للأشياء الصلبة أو الاحتكاك الشديد؛ المناطق المتضررة معرضة للصدأ التدريجي، لذلك يجب تجنب الخدوش الحادة أثناء التثبيت والاستخدام.
2. غير مناسب للغمر على المدى الطويل في البيئات شديدة التآكل التي تحتوي على أحماض أو قلويات قوية.
3. التحميل الزائد ممنوع منعا باتا. يجب استبدال الحبال على الفور في حالة اكتشاف أسلاك مكسورة أو خيوط مكسورة أو تآكل شديد.
1. الدعامات والدعم الهيكلي: يمكن استخدام حبال الأسلاك الفولاذية المجلفنة للبناء ككابلات ثابتة، أو حبال ربط أفقية، أو خطوط شد للأسطح، والجدران، والدعامات، وإطارات الفضاء لتعزيز الاستقرار العام للهياكل الفولاذية، وتوزيع الأحمال، وتقليل التشوه.
2. تثبيت الحوائط الساتر والحوائط: يستخدم للتعليق، وتقييد، وتثبيت جدران الستائر الزجاجية، وجدران الستائر المعدنية، وألواح الكسوة الخارجية؛ متوافقة مع متطلبات التحمل الهيكلي لواجهات المباني.
3. مرافق الحماية والسلامة: تصنيع حواجز حماية السقف، وخطوط الأمان، وخطوط دليل ممشى الصيانة، وكابلات حماية الحواف لضمان السلامة التشغيلية في الموقع.
4. الرفع والحمل المؤقت: الرفع في الموقع، والشد المؤقت، وتحديد موضع المكونات الهيكلية الفولاذية؛ تستخدم أيضًا كخطوط شدّاد مؤقتة أثناء البناء.
5. تثبيت مكونات الأسقف والملحقات: تعليق وشد الهياكل الفولاذية المساعدة خفيفة الوزن مثل ألواح السقف، والمظلات، والأفاريز، والمزاريب.
6. مكونات المناظر الطبيعية والأعمال الحديدية: كابلات التثبيت والتعليق للبرجولات الفولاذية والأسوار ومنحوتات المناظر الطبيعية وميزات الأعمال الحديدية الزخرفية.
· الهيكل 6×19: صلابة عالية، مقاومة للتآكل، وقطر سميك نسبيًا. يستخدم في المقام الأول للتثبيت الثابت، وخطوط الشد، والتطبيقات الحاملة الثابتة طويلة المدى.
· هيكل 6×37: مرونة وقابلية انحناء ممتازة؛ مناسبة للرفع، والتطبيقات التي تتضمن الانحناء المتكرر، والخيوط من خلال نقاط الاتصال، ورافعات الرفع صغيرة الحجم.
1. الهياكل الفولاذية الصناعية: أنظمة تقوية وحماية للأسطح والجدران الفولاذية ذات الامتداد الكبير في المصانع والمستودعات وقاعات المعارض والملاعب ومحطات المطارات.
2. الحوائط الساترة المعمارية والمشاريع الديكورية: تتميز الحوائط الساترة الخارجية والأسقف المعلقة والواجهة بكابلات لأنواع المباني المختلفة.
3. مرافق البلدية والنقل: الهياكل الفولاذية مثل جسور المشاة، ومظلات الحافلات، ومحطات تحصيل الرسوم، واللوحات الإنشائية، والدرابزين.
4. مشاريع السياحة الثقافية والمناظر الطبيعية: شد وتثبيت برجولات المناظر الطبيعية، وهياكل أغشية الشد، وميزات المناظر الطبيعية الفولاذية، والممرات الخشبية.
5. مواقع البناء: الرفع المؤقت لتركيب الهيكل الفولاذي، وتحديد موضع المكونات، وخطوط الشد، وحماية سلامة الحواف.
6. مباني المناطق الساحلية/الرطبة: المكونات الفولاذية الحاملة للأحمال في البيئات عالية الرطوبة ورذاذ الملح، مثل المصانع الساحلية والهياكل المرتبطة بالموانئ.
· حبل الأسلاك الفولاذية المجلفنة كهربائياً: يتميز بسطح أملس وطلاء رقيق من الزنك. يستخدم في المقام الأول للتطبيقات الداخلية، والبيئات الجافة، والشد أو التثبيت الزخرفي.
· حبل الأسلاك الفولاذية المجلفنة بالغمس الساخن: يتميز بطبقة سميكة من الزنك ومقاومة عالية للتآكل؛ مناسب للاستخدام الخارجي، بما في ذلك المناطق الساحلية والبيئات عالية الرطوبة والأماكن المعرضة لرذاذ الملح.
·المواد: سلك فولاذي عالي الكربون عالي الجودة (C 0.7%-0.95%)
· المعالجة السطحية: الجلفنة بالغمس الساخن / الجلفنة الكهربائية
·المعايير: GB/T 8903-2024، ISO 10425
·البيئات القابلة للتطبيق: داخلي/خارجي، الظروف الرطبة، المناطق الساحلية (رذاذ الملح)
·6×19+FC/IWR: صلب نسبيًا ومقاوم للتآكل؛ تستخدم للتدعيم وخطوط الشد والحمل الثابت
·6×37+FC/IWR: مرن ومرن؛ تستخدم للرفع، ورافعات الحائط الساتر، والتطبيقات التي تنطوي على الانحناء المتكرر
·1×19 / 1×37: جديلة مفردة؛ صلابة عالية تستخدم لكابلات التوتر وقضبان ربط الحائط الساتر
·نطاق القطر: 6-40 ملم (الدعامة الأساسية للهياكل الفولاذية)
·الوزن المرجعي (6×19+IWR، 1870 ميجاباسكال):
o φ6: تقريبًا. 1.3 كجم/100 م
o φ12: تقريبًا. 5.2 كجم/100 م
o φ16: تقريبًا. 9.3 كجم/100 م
o φ20: تقريبًا. 14.5 كجم/100 م
سφ24: تقريبًا. 20.9 كجم/100 م
· الدرجات المشتركة: 1570، 1770، 1870، 1960، 2160 ميجا باسكال
·موصى به للهياكل الفولاذية: 1770-1960 ميجاباسكال (توازن القوة والمتانة)
·أمثلة على قوة الكسر (6×19+IWR):
o φ12, 1870 ميجا باسكال: ≈88 كيلو نيوتن
o φ16, 1870 ميجا باسكال: ≈157 كيلو نيوتن
o φ20, 1870 ميجا باسكال: ≈245 كيلو نيوتن كيلو نيوتن
الجلفنة الكهربائية (البيئات الداخلية / الجافة)
· سمك الطلاء: 5-15 ميكرومتر
·وزن طلاء الزنك: 75-150 جم/م2
·الخصائص: ناعم وموحد. مقاومة التآكل المعتدلة
الجلفنة بالغمس الساخن (البيئات الخارجية/الساحلية)
· سمك الطلاء: 30-60 ميكرومتر
·وزن طلاء الزنك: 200-350 جم/م2
·الخصائص: طلاء سميك؛ مقاومة لرذاذ الملح؛ عمر خدمة طويل
· معامل المرونة: ≈1.2×10⁵ ميجا باسكال
·الحد الأدنى للاستطالة عند الكسر: ≥2.0% (المتطلبات القياسية)
· عامل الأمان الموصى به:
oالشد/التثبيت الثابت: ≥3.5
تطبيقات الرفع/الديناميكية: ≥5–6
·قوة التعب: حوالي 45%-55% من قوة الشد
· الحد الأدنى لنصف قطر الانحناء: ≥6× قطر الحبل (لمنع الالتواء/التلف)
· اتجاه الاستلقاء: وضع عادي لليد اليمنى (RHRL)؛ مستقرة هيكليا، ومقاومة للالتواء
· درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية
· الحد الأقصى على المدى القصير: ≥120 درجة مئوية (بدون انفصال طلاء الزنك)
·ممنوع: التعرض لفترة طويلة للأحماض/القلويات القوية، أو الخبز بدرجة حرارة عالية، أو التعرض الشديد
تشهد صناعة حبال الأسلاك الفولاذية المجلفنة المخصصة للبناء ترقيات عبر ستة مجالات رئيسية - التكنولوجيا والمنتجات والأسواق والتطبيقات والاستدامة البيئية والرقمنة - لتلبية المتطلبات الهندسية بشكل شامل للهياكل الفولاذية الحديثة خفيفة الوزن وطويلة المدى والمقاومة للتآكل وفائقة الأمان. اتجاهات التطوير المحددة هي كما يلي:
تتطور الصناعة باستمرار نحو قوة أعلى وعمر خدمة أطول ومقاومة فائقة للتآكل. تنتقل درجات القوة القياسية من 1570/1770 ميجا باسكال إلى 1870/1960 ميجا باسكال، مع وصول المنتجات المتطورة إلى 2160 ميجا باسكال، مما يتيح تقليل الوزن الذاتي وقدرة تحمل أعلى مناسبة للهياكل الفولاذية طويلة المدى. تنتقل تقنيات الطلاء إلى ما هو أبعد من الجلفنة التقليدية بالغمس الساخن لتبني الطلاءات المركبة من الزنك والألمنيوم والمغنيسيوم والسبائك الأرضية النادرة؛ وهي توفر مقاومة محسنة لرذاذ الملح بشكل كبير، وتلبي احتياجات البيئات شديدة التآكل مثل المناطق الصناعية الساحلية والكيميائية. بالإضافة إلى ذلك، فإن الخيوط المضغوطة والهياكل المغلقة المقاومة للدوران تحل تدريجيًا محل تصميمات الحبال القياسية، مما يزيد بشكل فعال من قوة الكسر وعمر التعب.
تبتعد المنتجات عن المواصفات العامة نحو سلسلة متخصصة مصممة خصيصًا للهياكل الفولاذية، وتستوعب سيناريوهات تشغيلية متنوعة مثل دعامات الحوائط الساترة، والرفع الثقيل، والشد طويل المدى. تدعم أنظمة التخصيص المرنة القطع ذات الطول الثابت، ومعالجة التركيب النهائي، والتسليم المتكامل للتجهيزات المطابقة، مما يقلل بشكل كبير من أوقات تسليم المشروع. وفي الوقت نفسه، يجري رفع مستوى معايير السلامة لزيادة هوامش سلامة التصميم؛ يضمن اختبار المصنع الشامل وإمكانية تتبع دورة الحياة الكاملة السلامة التشغيلية لمشاريع الهياكل الفولاذية.
وبدافع من حدود الإنتاج البيئي وسياسات "الكربون المزدوج"، يجري التخلص التدريجي من القدرات غير الفعالة، ويتركز الإنتاج على نحو متزايد بين الشركات الرائدة، وهو ما يسلط الضوء على مزايا التجمعات الصناعية. وقد تم تحقيق استبدال الواردات إلى حد كبير بالحبال السلكية المتطورة المستخدمة في طاقة الرياح البحرية، والهندسة البحرية، والجدران الساترة المتميزة، مع منتجات محلية عالية الجودة تتوافق مع معايير الأداء الدولية. علاوة على ذلك، من خلال الاستفادة من فرص البنية التحتية التي توفرها "مبادرة الحزام والطريق"، تتزايد صادرات حبال الأسلاك الفولاذية المجلفنة للهياكل الفولاذية بشكل مطرد، مما يؤدي إلى إنشاء بصمة في السوق العالمية.
يظل الطلب مستقرًا ويستمر في التطور داخل أسواق الهياكل الفولاذية التقليدية، بما في ذلك المنشآت الصناعية والملاعب والجدران الستارية البلدية. لقد برزت الطاقة الجديدة كمحرك أساسي للنمو؛ تعمل مشاريع البنية التحتية مثل طاقة الرياح البرية والبحرية، وأنظمة التركيب الكهروضوئية، وتخزين الطاقة، وخطوط نقل الجهد العالي للغاية (UHV) على زيادة الطلب بشكل كبير على حبال الأسلاك الفولاذية المتخصصة عالية القوة والمقاومة للتآكل. علاوة على ذلك، فإن مشاريع الهندسة البحرية - بما في ذلك الجسور العابرة للبحر والمحطات الساحلية - تحفز التطبيق واسع النطاق لحبال الأسلاك الفولاذية المقاومة للتآكل، وبالتالي توسيع نطاق تطبيق الصناعة.
تقوم الصناعة بالارتقاء بشكل شامل إلى عمليات الجلفنة الخضراء واعتماد خطوط إنتاج منخفضة الطاقة، وأنظمة المياه ذات الحلقة المغلقة، وتقنيات استعادة خبث الزنك. تعمل هذه التدابير على تعزيز معدلات استرداد الزنك بشكل كبير، وعندما تقترن بعمليات التدفق الخالية من السيانيد والانبعاثات المنخفضة، فإنها تتماشى مع الأهداف البيئية "الكربون المزدوج". بالإضافة إلى ذلك، تستفيد الصناعة من القوة العالية والطبيعة الخفيفة وعمر الخدمة الاستثنائي لمنتجاتها لتقليل استهلاك المواد وتكرار الاستبدال، وبالتالي تحقيق الحفاظ على الطاقة وخفض الانبعاثات عبر دورة حياة المنتج بأكملها.
تقوم الصناعة تدريجياً بتطبيق أنظمة التشغيل والصيانة الذكية (O&M). من خلال استخدام أجهزة الاستشعار المدمجة، تتيح هذه الأنظمة المراقبة عبر الإنترنت في الوقت الفعلي لشد حبل الأسلاك الفولاذية وتآكلها ودرجة حرارتها، بالإضافة إلى الإنذارات المبكرة للأسلاك المكسورة. يتيح دمج النماذج الرقمية المزدوجة مع خوارزميات الذكاء الاصطناعي التنبؤ الدقيق بعمر التعب، وتحويل نموذج الاستبدال المجدول التقليدي إلى نهج صيانة تنبؤي علمي؛ وهذا يقلل بشكل فعال من تكاليف التشغيل والصيانة لمشاريع الهياكل الفولاذية ويخفف من مخاطر السلامة.
س 1: ما هو الفرق بين هياكل الحبال السلكية 6×19 و6×37؟
ج: يحتوي الهيكل 6 × 19 على 6 فروع مع ما يقرب من 19 سلكًا لكل حبلا. إنها صلبة نسبيًا ومقاومة للاهتراء، مما يجعلها مثالية للتدعيم الثابت، وخطوط الشد، وتطبيقات الحمل الثابت طويلة المدى. يحتوي الهيكل 6 × 37 على 6 فروع مع ما يقرب من 37 سلكًا لكل حبلا. إنها أكثر مرونة ومرونة، مما يجعلها مثالية للرفع، والتطبيقات التي تنطوي على الانحناء المتكرر، والخيوط من خلال نقاط الاتصال.
Q2: كيفية الاختيار بين حبل الأسلاك المجلفنة بالكهرباء والحبل المجلفن بالغمس الساخن؟
ج: يتمتع الحبل السلكي المجلفن كهربائيًا بسطح أملس مع طبقة رقيقة من الزنك (5-15μm) وهو مناسب للتطبيقات الداخلية والبيئات الجافة والشد الزخرفي. يتميز الحبل السلكي المجلفن بالغمس الساخن بطبقة سميكة (30-60 ميكرومتر) مع مقاومة فائقة لرذاذ الملح وهو مطلوب للاستخدام الخارجي والمناطق الساحلية والبيئات عالية الرطوبة.
س 3: ما هو عامل الأمان الذي يجب استخدامه للحبال السلكية في تطبيقات الهياكل الفولاذية؟
ج: بالنسبة لتطبيقات الشد والتثبيت الساكنة، يوصى باستخدام عامل أمان ≥3.5. بالنسبة للرفع والتطبيقات الديناميكية، يلزم وجود عامل أمان ≥5-6. يجب تأكيد عوامل سلامة التصميم من خلال الحسابات الهيكلية بناءً على ظروف العمل الفعلية.
س 4: هل يمكن استخدام حبال الأسلاك الفولاذية المجلفنة للبناء في التدعيم الهيكلي الدائم؟
ج: نعم، يتم استخدام حبل السلك المجلفن على نطاق واسع للتقوية الهيكلية الدائمة في أسطح الهياكل الفولاذية، وتعليق الحائط الساتر، وأنظمة شد الجمالون. ومع ذلك، يجب أن يكون الطلاء المجلفن سليمًا، ويجب تثبيت جميع الوصلات الطرفية (مشابك الحبال السلكية، وشدادات الربط) بشكل صحيح. يجب استبدال الحبل في حالة اكتشاف أسلاك مكسورة أو خيوط مكسورة أو تآكل شديد أثناء الفحص الدوري.
س 5: كيفية فحص واستبدال حبل الأسلاك المجلفنة؟
ج: يجب أن يتحقق الفحص البصري المنتظم من الأسلاك المكسورة والتآكل والالتواء والتشوه. بالنسبة للتطبيقات المهمة، استبدل الحبل إذا تم استيفاء أي من الشروط التالية:
(1) تتجاوز نسبة الأسلاك المكسورة 10% من إجمالي الأسلاك في أي طول؛
(2) يتجاوز تخفيض القطر 7%؛
(3) ظهور تآكل شديد أو حفر؛
(4) لوحظ التواء أو حبس الطيور.
