ألواح التسقيف الفولاذية المموجة للمباني الإنشائية هي مواد التسقيف الأكثر استخدامًا على نطاق واسع في أنظمة الهياكل الفولاذية. تستخدم هذه المنتجات الفولاذ المجلفن بالغمس الساخن أو الفولاذ المطلي بالزنك كركيزة أساسية، وتتميز بطبقة نهائية واقية ملونة مطلية باللف ويتم تشكيلها في مقاطع قياسية عبر التشكيل بالدلفنة على البارد. يشتمل النظام الكامل على ألواح التسقيف، والمثبتات، وطبقات العزل، والأغشية المقاومة للماء، والمدادات، ومكونات الزخرفة المختلفة، مما يؤدي إلى إنشاء مجموعة شاملة تمتد من القاعدة الحاملة إلى عزل السطح من الماء، والعزل، وتشطيب الحواف.
تتميز هذه الألواح بالوزن الخفيف، وكفاءة البناء العالية، ومستويات مقاومة التآكل القابلة للتخصيص، وهي مناسبة للمستودعات والمصانع القياسية بالإضافة إلى إطار مساحة كبيرة وأسقف شبكية منحنية. لتحقيق التوازن بين الأداء، وتكاليف البناء، والمتانة على المدى الطويل، فهي الخيار المفضل لمشاريع أسقف الهياكل الفولاذية.
تستخدم ألواح التسقيف الفولاذية المموجة للمباني الهيكلية الفولاذ المجلفن بالغمس الساخن أو الفولاذ المطلي بالزنك كطبقة خارجية. بالإضافة إلى المواد العازلة، وإكسسوارات العزل المائي، والمثبتات، ومكونات الزخرفة، يتم تركيبها فوق مدادات فولاذية على شكل حرف C أو على شكل حرف Z لتشكيل هيكل كامل لسياج السقف. يوفر النظام وظائف أساسية مثل إغلاق الأسطح، والعزل المائي، والعزل الحراري، ومقاومة الرياح، ويعمل كحل رئيسي للأسقف للمباني الفولاذية الخفيفة، والأطر الفضائية، ومشاريع الهياكل الشبكية.
2.1 تشتمل الركائز الرئيسية على الفولاذ المجلفن بالغمس الساخن والفولاذ المطلي بالزنك بالغمس الساخن؛ وتشمل مواصفات الطلاء الشائعة AZ150، وAZ180، وAZ275.
2.2 يتميز السطح بلمسة نهائية ملونة، متوفرة في ثلاثة أنواع من الطلاء - البوليستر (PE)، والبوليستر عالي المتانة (HDP)، وفلوريد البولي فينيلدين (PVDF) - يتم اختيارها بناءً على الظروف البيئية الداخلية والخارجية ومتطلبات مقاومة التآكل.

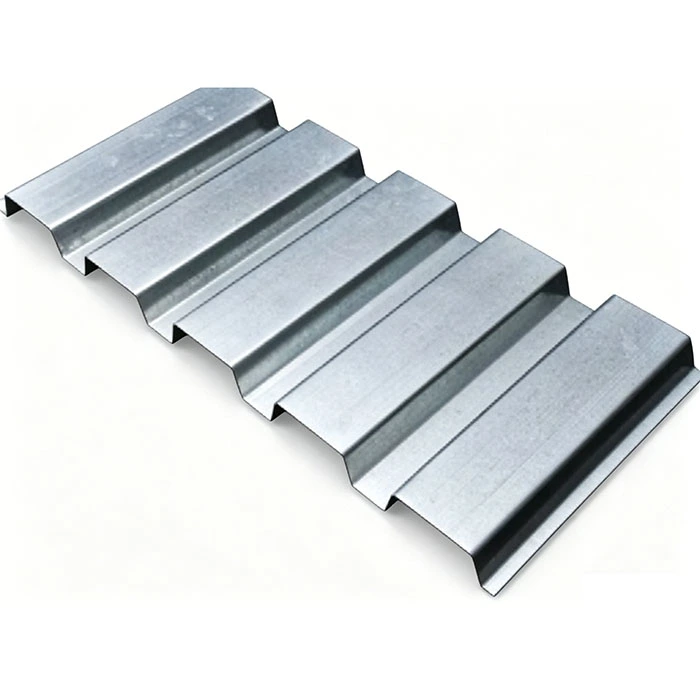

3.1 صفائح الفولاذ المطلية بالألوان المتداخلة القياسية: تشتمل على مقطعين جانبيين شائعين - النوع 840 والنوع 900. ويتم تثبيتهما باستخدام براغي مكشوفة ذاتية التنصت وتستخدم على نطاق واسع في مباني المصانع والمستودعات القياسية.

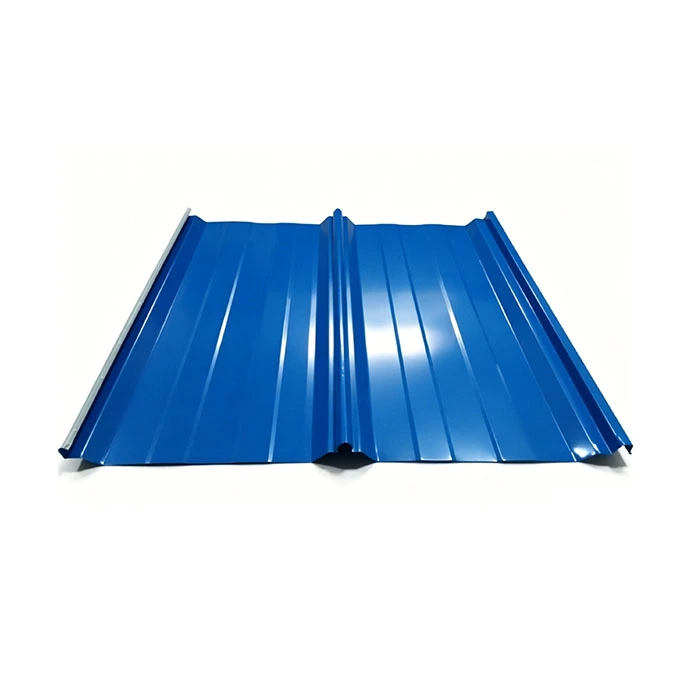

3.2 ألواح السقف ذات التماس الدائم: تتضمن النوع 470 والنوع 475. وتتميز هذه بطريقة التثبيت بمشبك مخفي بدون براغي مكشوفة وتوفر أداءً ممتازًا في العزل المائي؛ إنها مناسبة لهياكل السقف الكبيرة والمنحنية، مثل الإطارات الفضائية والأصداف الشبكية.
1.1 سلسلة 840/900 ألواح التماس: سمك اللوحة 0.4 مم - 0.8 مم؛ تتميز بمفاصل جانبية مؤمنة بمسامير مكشوفة ذاتية التنصت.
1.2 لوحات التماس الدائمة من سلسلة 470/475: سمك اللوحة 0.6 مم - 1.0 مم؛ يستخدم هيكل التماس المتشابك بين الذكور والإناث المثبت بمشابك مخفية.
1.3 توصيات اختيار المواد: بالنسبة للمشاريع الداخلية القياسية، استخدم ركائز مطلية بالزن مع طلاء بوليستر قياسي؛ بالنسبة للمناطق الساحلية أو المسببة للتآكل كيميائيًا، قم بإعطاء الأولوية لركائز الزنك (AZ275) مع المعاطف السطحية الفلوروكربونية (PVDF).
2.1 المشابك المنزلقة المخفية: مصممة خصيصًا لألواح التماس الدائمة؛ مصنوعة من الفولاذ المجلفن بالغمس الساخن؛ يستوعب التمدد الحراري والانكماش للألواح.
2.2 براغي ذاتية التنصت وغسالات مقاومة للماء: تستخدم لتأمين ألواح التماس؛ الغسالات مصنوعة من مطاط EPDM لضمان إغلاق مقاوم للماء يدوم طويلاً.
2.3 الملحقات المساعدة: المسامير العمياء وشريط ختم البوتيل؛ يستخدم لإغلاق وتعزيز تداخلات الألواح والمفاصل الوامضة، مما يمنع تسرب المياه الشعرية.
يستخدم غشاء بولي بروبيلين مغزول ومقاوم للماء ومثبت بين الطبقة العازلة وألواح التسقيف الفولاذية المموجة للمباني الإنشائية؛ فهو يمنع دخول الماء السائل الخارجي بينما يسمح لبخار الرطوبة الداخلي بالهروب، ويمنع رطوبة العزل ونمو العفن وتدهور الأداء الحراري.
4.1 ألواح الصوف الصخري العازلة: سمك 50 مم - 150 مم؛ يفي بمعايير السلامة من الحرائق غير القابلة للاحتراق من الفئة "أ" ومتطلبات سمية الدخان؛ مناسبة لورش الإنتاج والمستودعات الكيميائية الخطرة والمرافق الخاضعة لعمليات تفتيش صارمة للسلامة من الحرائق.
4.2 بطانيات الصوف الزجاجي: سمك 50 مم - 150 مم؛ الموصلية الحرارية .042W/(m·K)؛ يقدم قيمة أداء ممتازة من حيث التكلفة؛ يستخدم على نطاق واسع في المباني الصناعية القياسية المصنوعة من الفولاذ الخفيف دون متطلبات خاصة للسلامة من الحرائق. 4.3 المكونات الإضافية: يتم ترتيب شبكة دعم العزل ومشابك العزل المتخصصة بشكل عرضي على طول المدادات لمنع الصوف العازل المرن من الترهل أو التمزق.
بالنسبة للمباني المعرضة للرطوبة العالية - مثل تلك التي تتطلب الطبخ الداخلي أو الغسيل أو الترطيب - يجب تركيب غشاء حاجز بخار من البولي إيثيلين. يتم وضعها فوق المدادات وتحت الطبقة العازلة لمنع الهجرة الصعودية للهواء الداخلي الرطب الساخن، وبالتالي منع التكثيف والتساقط بشكل كبير داخل الطبقة العازلة خلال فصل الشتاء.
تستخدم البنية التحتية الحاملة مدادات فولاذية مجلفنة بالغمس الساخن على شكل حرف C وقسم على شكل حرف Z (تتراوح المواصفات بين C100-C250 وZ140-Z220)، والتي يتم تثبيتها بمسامير على الدعامات الموجودة على العوارض الفولاذية أو الحبال العلوية للإطار الفضائي. يتم استخدام المكونات الإضافية - بما في ذلك قضبان المدادة، والدعامات الأفقية، ودعامات الركبة - لتقييد التواء المدادة الجانبي ومقاومة أحمال الرياح المستعرضة على السطح.
تتضمن أغطية التلال، وتقليم حافة الجملون، ووميض الزاوية الداخلية، وإغلاق الحواف، وتقليم الحواف لألواح الإضاءة النهارية، مما يضمن تغطية شاملة لجميع مفاصل وزوايا السقف (الداخلية والخارجية على حد سواء). يشتمل النظام على الفولاذ المطلي بالألوان المصنوع في المصنع أو مزاريب من الفولاذ المقاوم للصدأ 304، مقترنة بأنابيب سفلية مقاومة للتآكل من مادة PVC، وقدوسات مياه الأمطار المجلفنة، ووصلات التمدد لتشكيل نظام صرف كامل ومنظم.
يستخدم ألواح الإضاءة النهارية FRP (البلاستيك المقوى بالألياف الزجاجية) أو الكمبيوتر الشخصي (البولي كربونات). تتميز هذه الألواح بملامح تتوافق تمامًا مع وحدات لوحة السقف، مما يسمح بالتداخل السلس. وعادة ما تكون متباعدة كل 2-3 فتحات لتوفير ضوء النهار الطبيعي للمنشأة وتقليل استهلاك الطاقة للإضاءة الاصطناعية.
التكوين: صفائح فولاذية مطلية بالألوان 840 مقطعًا + صوف زجاجي أحادي الطبقة 50 مم + مدادات فولاذية C120 + ملحقات حلية فولاذية قياسية مطلية بالألوان. يوفر هذا التكوين بنية بسيطة وتكلفة منخفضة؛ وهي مناسبة للمستودعات المؤقتة أو مباني التخزين البسيطة لمواد مثل الرمل والحصى، حيث لا توجد متطلبات صارمة للعزل الحراري أو مقاومة الحريق.
التكوين: سقف فولاذي موديل 900 لون + عازل من الصوف الصخري بسمك 100 مم + حاجز بخار PE + مدادات فولاذية من قسم C/Z + مزراب ونظام ماسورة التصريف مسبقة الصنع. يوفر هذا التجميع مزيجًا متوازنًا من مقاومة الحريق والعزل الحراري والعزل المائي. إنها مناسبة للمصانع الصناعية العامة في المناطق الداخلية الممطرة وتمثل الحل القياسي الأكثر تنفيذًا على نطاق واسع حتى الآن.
التكوين: نموذج 470 من الألواح الدائمة + غشاء مقاوم للماء للتنفس + صوف صخري 100-150 مم + دعامات انزلاقية مجلفنة بالغمس الساخن + مجموعة كاملة من الحشوات المخصصة والمزاريب المصنوعة من الفولاذ المقاوم للصدأ. لا يتميز النظام بفتحات تثبيت مكشوفة، ويستوعب التمدد/الانكماش الحراري بمقدار ±25 مم، ويوفر مقاومة فائقة للتشوه والرياح القوية ودخول الماء. تعتبر ألواح التسقيف الفولاذية المموجة للمباني الإنشائية مناسبة للإطار الفضائي والأسقف الشبكية المنحنية التي يتجاوز طولها 60 مترًا.
بالنسبة للمشاريع الداخلية الجافة القياسية، لا يقل وزن طلاء الزنك عن AZ150؛ بالنسبة للمناطق الواقعة على طول الأنهار ذات الأمطار الحمضية الخفيفة، يتم اختيار AZ180؛ بالنسبة للمناطق الساحلية التي تعاني من رذاذ الملح أو البيئات التي تعاني من تآكل الأبخرة الكيميائية، يتم استخدام طلاء AZ275، مقترنًا بطبقة علوية من الفلوروكربون PVDF لتأخير تقادم الطلاء.
بالنسبة للملحقات الفولاذية مثل المدادات، والمشابك المخفية، وقضبان الربط، فإن سمك الطلاء المجلفن بالغمس الساخن المطبق في المصنع لا يقل عن 80μm. يتم إصلاح حواف القطع في الموقع باستخدام طلاء الزنك بالرش البارد (بمحتوى الزنك بنسبة > 95%) لمنع انتشار الصدأ من الأسطح المقطوعة.
تم تصميم منحدر السقف بحيث يصل إلى 1:100-1:200، مما يضمن تدفق المياه بسلاسة على طول الوديان. تستخدم الألواح المتداخلة وصلة مزدوجة اللفة مختومة بشريط بوتيل، في حين تتميز الألواح ذات التماس الثابت بقفل ميكانيكي بدون ثقوب؛ يؤدي هذا إلى منع تسرب المياه من فتحات أو فجوات التثبيت في المصدر، مما يجعل النظام مناسبًا لهطول الأمطار الغزيرة المستمرة.
مع وزن ساكن يبلغ 0.05–0.12 كيلو نيوتن/م² فقط - أقل من واحد على عشرين من وزن السقف الخرساني - تلغي هذه الألواح الحاجة إلى تعزيز العوارض الفولاذية الأولية، أو أعضاء الإطار الفضائي، أو أسس البناء المستقلة؛ بالنسبة للأسقف ذات الامتداد الكبير والخالية من الأعمدة، فإن هذا يقلل بشكل مباشر من تكلفة الهيكل الفولاذي الأساسي بنسبة 12% إلى 18%.
تتوفر تشطيبات الطلاء في ثلاث درجات من المتانة: PE (البوليستر) للمناطق الداخلية (ضمان من 5 إلى 8 سنوات)، وHDP (بوليستر عالي المتانة) للمناطق الممطرة (10-15 عامًا)، وPVDF (الفلوروكربون) للمناطق الساحلية (أكثر من 20 عامًا). يوفر طلاء Al-Zn (الألومنيوم والزنك) الموجود على الركيزة خصائص مضادة للتآكل، مما يسمح لطبقة أكسيد واقية بالتشكل تلقائيًا في أي مناطق تالفة.
يتم التثبيت بشكل جاف بالكامل؛ ليست هناك حاجة لمعالجة الخرسانة أو صب الخرسانة أو التجارة الرطبة، ولا يتوقف العمل بسبب درجات الحرارة تحت الصفر أو المطر أو الثلج. يتم تركيب الألواح المشكلة ميكانيكيًا مباشرة في الموقع، مما يسمح بإكمال سقف بمساحة 10000 متر مربع في 15 يوم عمل فقط - وهو خمس الوقت اللازم للأسقف الخرسانية.
الألواح تدعم وزن شخص واحد للصيانة؛ يمكن معالجة الصدأ أو التلف الموضعي عن طريق استبدال الألواح الفردية دون تفكيك السقف بالكامل. يتطلب التعديل التحديثي للتركيبات الكهروضوئية أو أجهزة التهوية المحورية الحد الأدنى من التعزيز الهيكلي، مما يجعل تكاليف التعديل منخفضة للغاية. الألواح المهملة قابلة لإعادة التدوير بنسبة 100% كالفولاذ ويمكن إعادة صهرها وإعادة دحرجتها.
الركيزة المغلفة بالألوان غير قابلة للاحتراق. عند إقرانه بعزل الصوف الصخري من الفئة A، فإنه يلبي تصنيف مقاومة الحريق لمدة 0.5 ساعة المطلوب للمنشآت الصناعية. لا ينتج عن الإنتاج والتركيب أي حطام بناء، مما يقلل من انبعاثات النفايات الصلبة بنسبة 90% مقارنة بالأسقف الخرسانية ويلبي المعايير الدولية لشهادة المباني الخضراء.
تتميز الأسطح الخرسانية بوزن ساكن مرتفع وتكاليف الأساس، وتتطلب 3-6 أشهر من البناء الرطب في الموقع، ولا يمكن ثنيها لتناسب هياكل الشبكة المنحنية، وتعاني من التشقق والتسرب الذي لا يمكن إصلاحه بمرور الوقت. في المقابل، فإن ألواح التسقيف الفولاذية المموجة للمباني الإنشائية تتميز بخفة الوزن، وتوفر فترات بناء قصيرة، ويمكن ثنيها في أشكال مخصصة، وتسمح بإجراء إصلاحات بسيطة للتسرب.
في حين أن Al-Mg-Mn يوفر مقاومة للماء بشكل أفضل قليلاً، فإن تكلفة الوحدة المادية الخاصة به أعلى بنسبة تزيد عن 40% من تكلفة الفولاذ المطلي بالألوان، كما أن صلابته المنخفضة تجعله عرضة للانبعاج من الأجسام المتساقطة؛ في ظل ضغط الرياح القياسي والظروف المسببة للتآكل، يؤدي الفولاذ المطلي بالزنك أداءً جيدًا على قدم المساواة مع تقديم كفاءة عالية من حيث التكلفة إلى حد كبير.
البلاط الطيني ثقيل جدًا بالنسبة لأسطح الهياكل الفولاذية طويلة المدى، وهو مناسب فقط للمباني الخرسانية منخفضة الارتفاع؛ يعاني بلاط الأسبستوس من ضعف المتانة والهشاشة العالية، وبسبب اللوائح البيئية التي تحظر الأسبستوس، فهو محظور في المشاريع الخارجية، في حين أن الفولاذ المطلي بالألوان متوافق تمامًا ويوفر مقاومة فائقة للصدمات.
التحقق من تقارير مواد الشركة المصنعة الأصلية وتقارير اختبار طلاء الزنك للملفات الفولاذية المجلفنة بالغمس الساخن أو المطلية بالزنك؛ استخدام مقاييس سماكة الطلاء لإجراء فحوصات موضعية في الموقع لقيم AZ وفحص السطح بحثًا عن الخدوش أو فراغات الطلاء أو بقع الأكسدة البيضاء؛ إعادة المواد الخام غير المتوافقة مباشرة إلى مصنع الصلب.
استخدم رافعة علوية لتحميل الملف على آلة فك اللف الهيدروليكية؛ تقوم آلة فك اللف بتسوية الشريط الفولاذي بسرعة ثابتة، باستخدام نظام المحاذاة الكهروضوئي للحفاظ على الانحراف ضمن ±2 مم، مما يمنع انحراف اللوحة أثناء التشكيل.
يتم تشكيل الألواح ذات التماس المتداخل باستخدام 12 مجموعة من البكرات بعرض تداخل 50 مم محجوز عند الحافة؛ تستخدم ألواح التماس الدائمة 16 مجموعة من بكرات التشكيل المتخصصة لإنشاء مفاصل ذكرية وأنثوية متشابكة، مما يضمن خلوص التماس بمقدار ≥0.3 مم.
قطع لأطوال محددة بناء على الرسومات؛ يتم قطع الألواح القياسية (m12m) للنقل البري، في حين يتم تقطيع الألواح الطويلة جدًا إلى أقسام؛ يتم إزالة الحواف المقطوعة وتخفيف الضغط لمنع التآكل المستقبلي في موقع القطع.
قياس عرض التغطية الفعال، وارتفاع الضلع، وسمك اللوحة، والتحقق من التصاق طبقة الطلاء؛ تخضع ألواح التماس الدائمة لاختبارات شد التماس الإضافية لضمان تلبية سعة حمل الرياح المتشابكة للمعايير.
يتم تطبيق فيلم الحماية الشفاف PE على سطح اللوحة لمنع خدوش النقل؛ يتم تجميع ألواح التسقيف الفولاذية المموجة للمباني الإنشائية بشكل متقاطع ووضعها على كتل أساسية من الخشب الصلب؛ المواصفات (نوع الملف الشخصي، الطول، معرف المشروع) تم وضع علامة رش عليها من الخارج؛ وبالنسبة لطلبات الشحن البحري، يتم تطبيق غلاف مطاطي إضافي مقاوم للماء.
بعد قطع الملفات الرئيسية الفولاذية المطلية بالألوان، يتم تصنيع المكونات مثل أغطية التلال، والوميض، والمزاريب، وإغلاقات النهاية باستخدام آلات الثني CNC؛ يتم توحيد أنصاف أقطار الانحناء بثلاثة أضعاف سمك اللوحة لمنع التشقق أو تقشير الطلاء أثناء الانحناء.
يتم تعبئة البراغي ذاتية اللولبة المجلفنة بالغمس الساخن، وغسالات EPDM، والأقواس المنزلقة، وأشرطة الختم بشكل فردي حسب النوع وشحنها في نفس دفعة ألواح السقف، مما يضمن الاتساق في الطلاءات الملحقة وتشطيبات الطلاء.
|
نوع اللوحة |
العرض الفعال |
ارتفاع الموجة |
طريقة التثبيت |
|
840 لوحة اللفة |
840 ملم |
35 ملم |
مسامير الحفر الذاتي المكشوفة |
|
900 لوحة اللفة |
900 ملم |
25 ملم |
مسامير الحفر الذاتي المكشوفة |
|
470 لوحة التماس الدائمة |
470 ملم |
65 ملم |
دعم انزلاقي مخفي |
|
475 لوحة التماس الدائمة |
475 ملم |
65 ملم |
دعم ثابت مخفي |
درجة الركيزة: TS280 (منطقة عادية)، TS350 (منطقة ضغط الرياح العالية)
قوة الشد: 380 ~ 520MPa
معامل التمدد الحراري: 1.2×10⁻⁵/°C
طبقة جافة لطلاء السطح: PE 20-25μm، HDP 25-30μm، PVDF 25-35μm
الوزن المرجعي: 0.5 مم = 4.0 كجم / ㎡، 0.6 مم = 4.8 كجم / ㎡
مقاومة الرياح: 0.55~1.0kPa ضغط الرياح الأساسي مع تعزيز Z المدادة
نطاق انزلاق الدعم: ±25 مم
معامل الصوف الصخري: الكثافة 100-150 كجم/م3، مقاوم للحريق من الفئة أ
استنادًا إلى ظروف المشروع المحلية - بما في ذلك ضغط الرياح، وحمل الثلج، وفئة التآكل، وقوانين السلامة من الحرائق - فإننا نقدم حلول مطابقة مجانية لمقاطع السقف، والطلاءات، وطبقات العزل، مما يخفف من مخاطر إعادة العمل المستقبلية المتعلقة بالعزل المائي أو مقاومة الرياح.
تتضمن العبوات المتخصصة المقاومة للرطوبة والمحكم للشحن البحري واقيات للزوايا وألواح فصل مقطعية لمنع الضرر الناتج عن رذاذ الملح المحيطي وتشوه السطح.
يتم توفير إرشادات التثبيت عن بعد باللغتين الصينية والإنجليزية؛ ضمان طلاء الركيزة لمدة 15 عامًا للمناطق الداخلية و8 سنوات للمناطق الساحلية؛ ضمان تشطيب الطلاء بناءً على مدة خدمة الطلاء المحدد؛ وتوريد الملحقات البديلة مدى الحياة.
1 هل طلاء الفلوروكربون (PVDF) إلزامي للمشاريع الساحلية؟
بالنسبة للمواقع التي تقع على بعد 5 كيلومترات من الساحل أو في المناطق الصناعية الكيميائية، تكون الركيزة AZ275 مع طبقة نهائية من الفلوروكربون PVDF إلزامية؛ بالنسبة للمناطق التي تتراوح من 5 إلى 20 كم من الساحل مع رش ملح خفيف، يمكن استخدام ركيزة AZ275 مع تشطيب HDP (بوليستر عالي المتانة) لتحقيق التوازن بين التكلفة وطول العمر.
2 هل يمكن استخدام ألواح التسقيف الفولاذية المموجة للمباني الإنشائية للأسقف ذات الإطار الفضائي المنحني؟
بالنسبة للأسقف المنحنية التي يبلغ نصف قطرها أكبر من 50 مترًا، يمكن استخدام اللوحة المبطنة من نوع 900 إلى حد محدود؛ بالنسبة للأسطح المنحنية المعقدة ذات أنصاف أقطار أكثر إحكامًا، تكون لوحة التماس الدائمة من النوع 470 إلزامية لمنع التشوه أو التشقق أو التسرب في مفاصل اللفة.
3 هل يمكن للمرء الاختيار بين حاجز بخار وغشاء مقاوم للماء وقابل للتنفس؟
استخدم حاجز بخار للديكورات الداخلية المعرضة للرطوبة، وغشاء مقاوم للماء وقابل للتنفس للديكورات الخارجية المعرضة للمطر؛ في المناطق ذات الرطوبة العالية وهطول الأمطار المتكرر، يجب تركيب كلتا الطبقتين، أما بالنسبة للمستودعات البسيطة والجافة، فيمكن حذفهما بالكامل.
